6
2.1.2 Gruppi di comando elettrici con valvola di comando generale SERIE 864

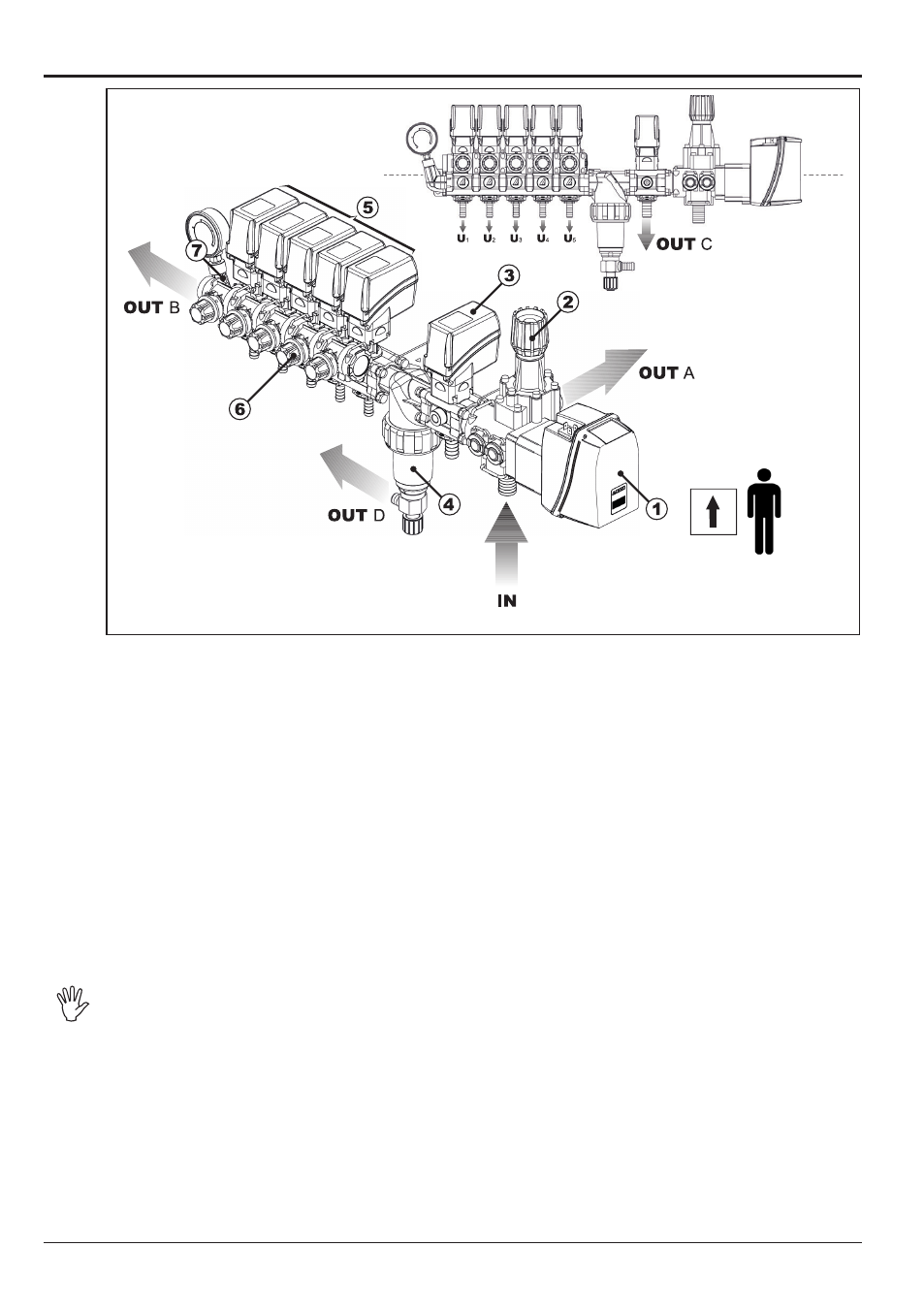

Fig. 2
1 Motoriduttore della valvola di comando generale
2 Valvola di massima pressione
3 Elettrovalvola proporzionale
4 Filtro
5 Elettrovalvole di sezione barra
6 Ritorni calibrati
7 Flangia portamanometro o attacco per sensore di pressione
IN Ingresso del liquido da irrorare
OUT A Scarico della valvola di massima pressione
OUT B Scarico dei ritorni calibrati
OUT C Scarico della valvola proporzionale
OUT D Scarico del filtro autopulente
U1÷U5 Uscita alle sezioni di barra
L’insieme Motoriduttore della valvola di comando generale (1) + Valvola di massima
pressione (2) costituisce la Valvola di comando generale serie 864.
