11

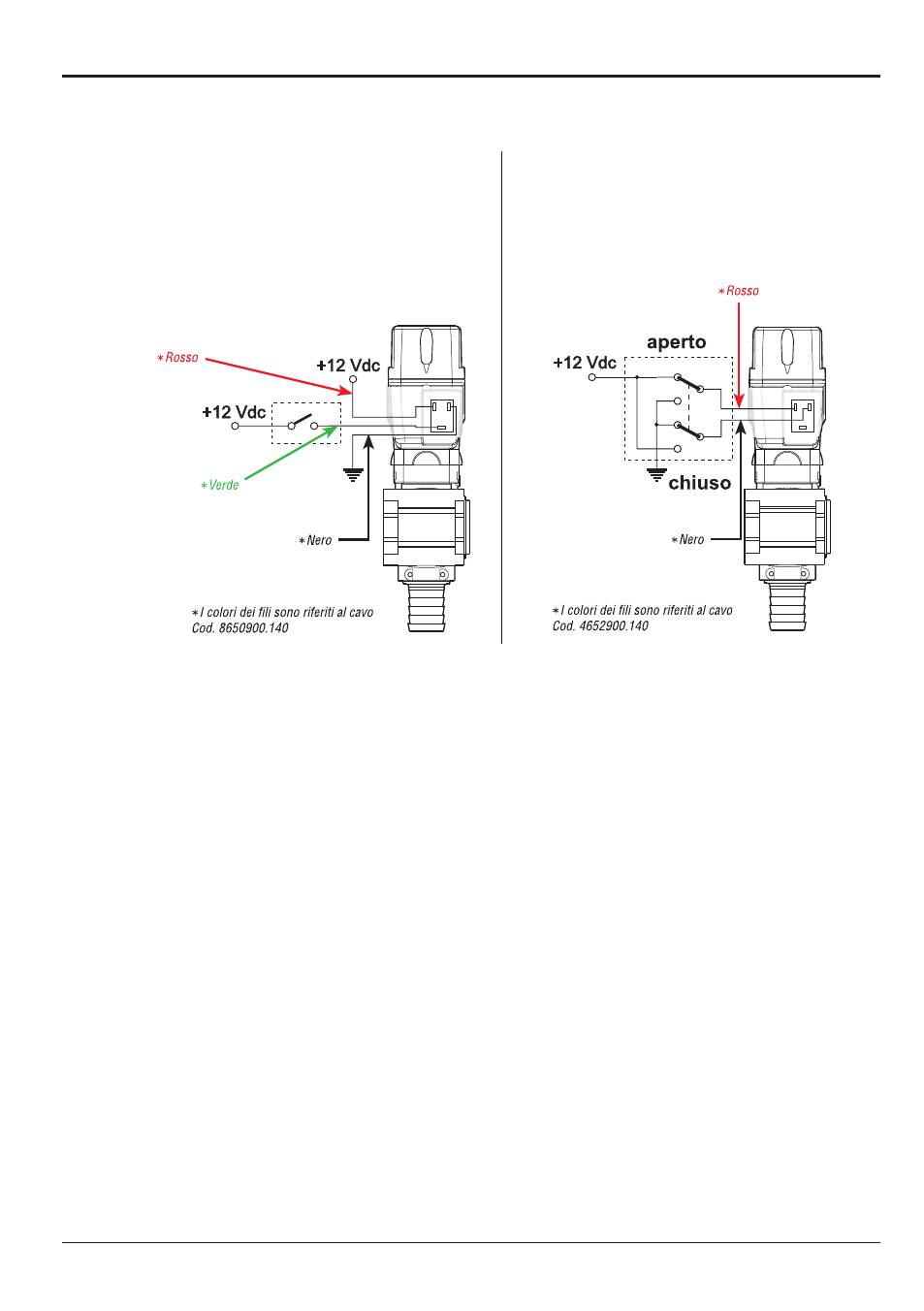

3.4 Collegamenti elettrici
Le valvole serie 863 e 873 possono essere collegate indifferentemente a qualsiasi scatola di co-
mando sia della nuova serie 4669, che alle precedenti serie 4663 e 4664 e a tutti i computer ARAG.
Funzionamento a 3 fili > Scatole di comando
4669:
- Alimentazione 12 Vdc sempre collegata.
- Alimentando il comando di apertura/chiusura a 12 Vdc,
la valvola si apre. Togliendo tensione al comando, la
valvola si chiude.
Funzionamento a 2 fili > Scatole di comando
4663-4664:
- Movimento di apertura/chiusura ottenuto invertendo la
polarità di alimentazione con un doppio deviatore.
In entrambi i casi il motore assorbe corrente SOLO durante il movimento della valvola.
