5.1.1 Gruppi a pressione costante (Fig. 7a e 7b)
Questa tipologia di gruppo non presenta la valvola proporzionale, pertanto la taratura della pressione
di lavoro viene effettuata tramite la valvola di massima pressione.
Per effettuare la regolazione ruotate il pomolo della valvola di massima pressione fino ad ottenere
la pressione di lavoro:
• ruotando in senso orario si aumenta la pressione;
• ruotando in senso antiorario si diminuisce la pressione.

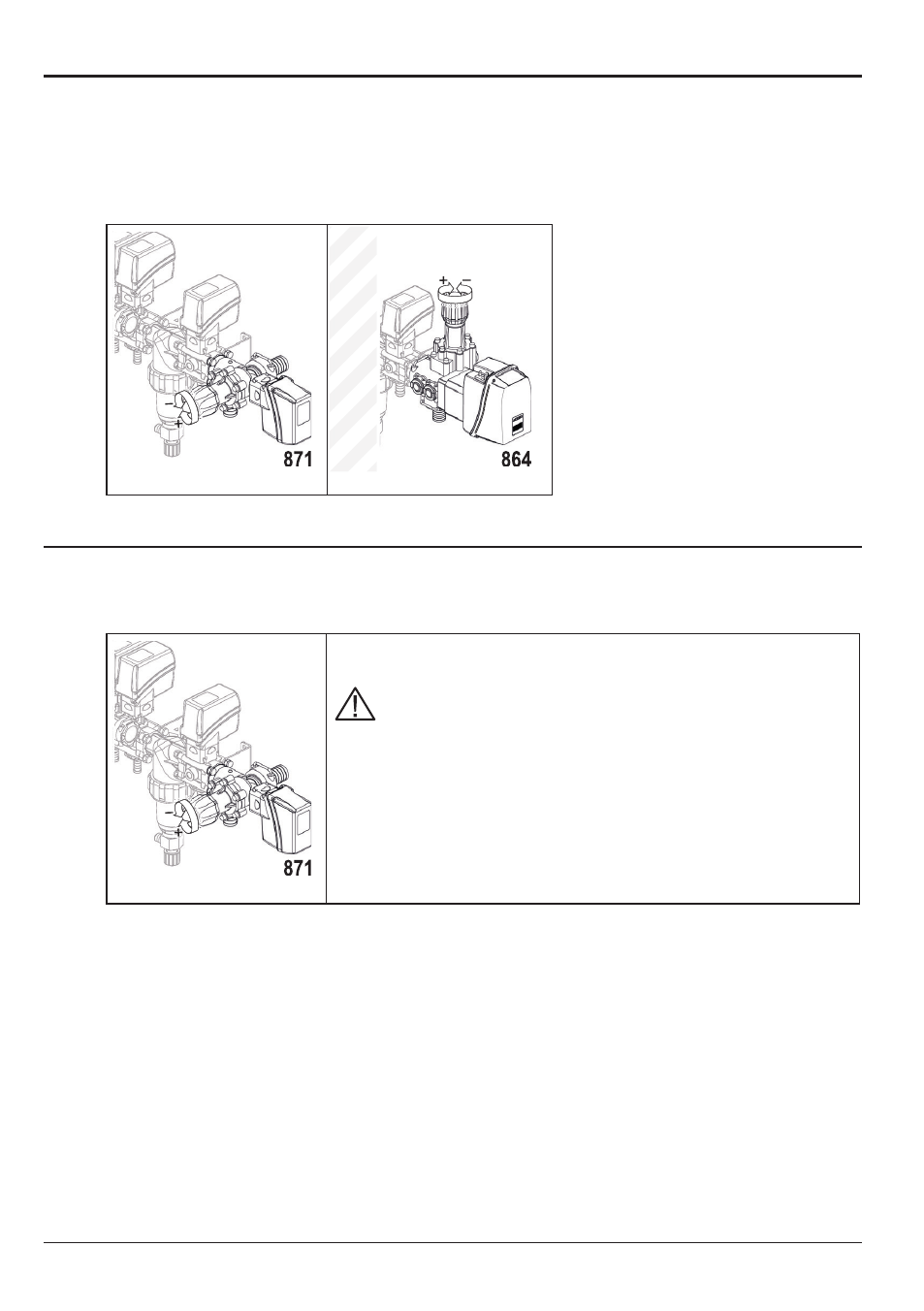

Fig. 7a Fig. 7b
5.1.2 Gruppi con valvola proporzionale (Fig. 8)
La taratura della pressione di lavoro viene eseguita tramite la valvola proporzionale.
Per effettuare la regolazione, azionate il corrispondente deviatore sul dispositivo di comando fino
ad ottenere la pressione di lavoro desiderata.
Fig. 8
In questo caso la regolazione della pressione di lavoro deve essere
effettuata tramite la valvola proporzionale e non con la valvola di
massima pressione, poichè nel caso in cui la pressione di lavoro fosse
troppo vicina a quella di taratura della valvola di massima pressione, la
valvola proporzionale non compenserebbe correttamente le variazioni
di velocità.
