FUNZIONALITÀ DEL PRODOTTO
2.1
Composizione dei gruppi di comando elettrici
2.1.1
Gruppi di comando elettrici con valvola di comando generale SERIE 871

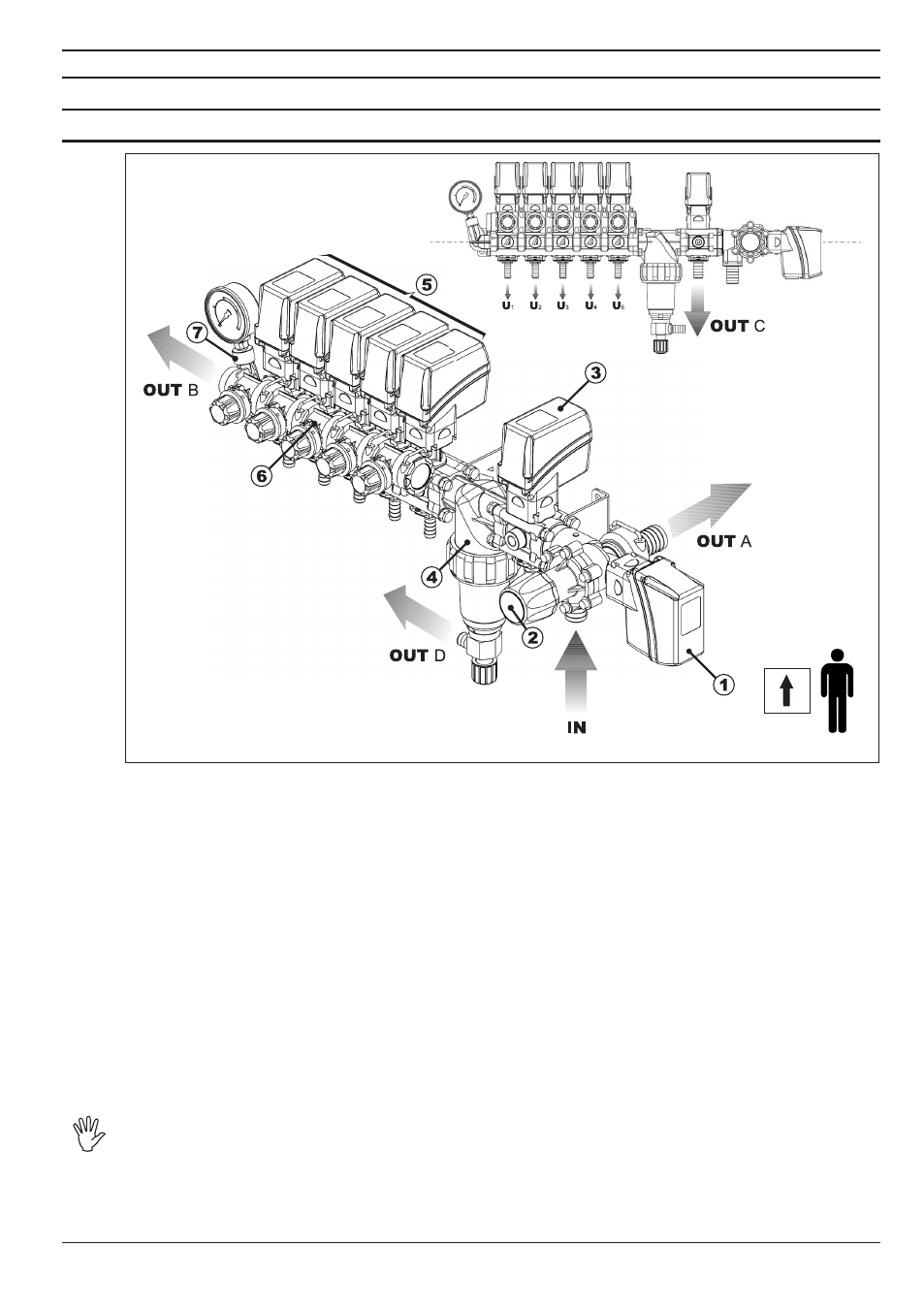

Fig. 1
1
Motoriduttore della valvola di comando generale
2
Valvola di massima pressione
3
Elettrovalvola proporzionale
4
Filtro
5
Elettrovalvole di sezione barra
6
Ritorni calibrati
7
Flangia portamanometro o attacco per sensore di pressione
IN
Ingresso del liquido da irrorare
OUT A
Scarico della valvola di massima pressione
OUT B
Scarico dei ritorni calibrati
OUT C
Scarico della valvola proporzionale
OUT D
Scarico del filtro autopulente
U1÷U5
Uscita alle sezioni di barra
L’insieme Motoriduttore della valvola di comando generale (1) + Valvola di massima
pressione (2) costituisce la Valvola di comando generale serie 871.
