12
3.5 Connessione ai dispositivi di comando
• Lo schema riportato di seguito è puramente indicativo: per il corretto funzionamento,
fate sempre riferimento al manuale di installazione del dispositivo di comando.
• Il collegamento e la messa in funzione del gruppo devono essere eseguiti da per-
sonale specializzato. ARAG non risponde per danni alle apparecchiature, a persone,
animali o cose causati da collegamenti errati o non idonei del gruppo.
• In caso di danni al gruppo, provocati da quanto descritto in precedenza, si intende
automaticamente risolta ogni forma di garanzia.
I gruppi elettrici sono progettati per essere collegati a dispositivi di comando ARAG (computer,
monitor, visualizzatori).
I cavi necessari per le connessioni, debitamente contrassegnati, sono forniti in dotazione al dispositivo
di comando che si intende utilizzare: in Fig. 6 sono descritte le marcature dei cavi e i corrispondenti
dispositivi a cui devono essere collegati.

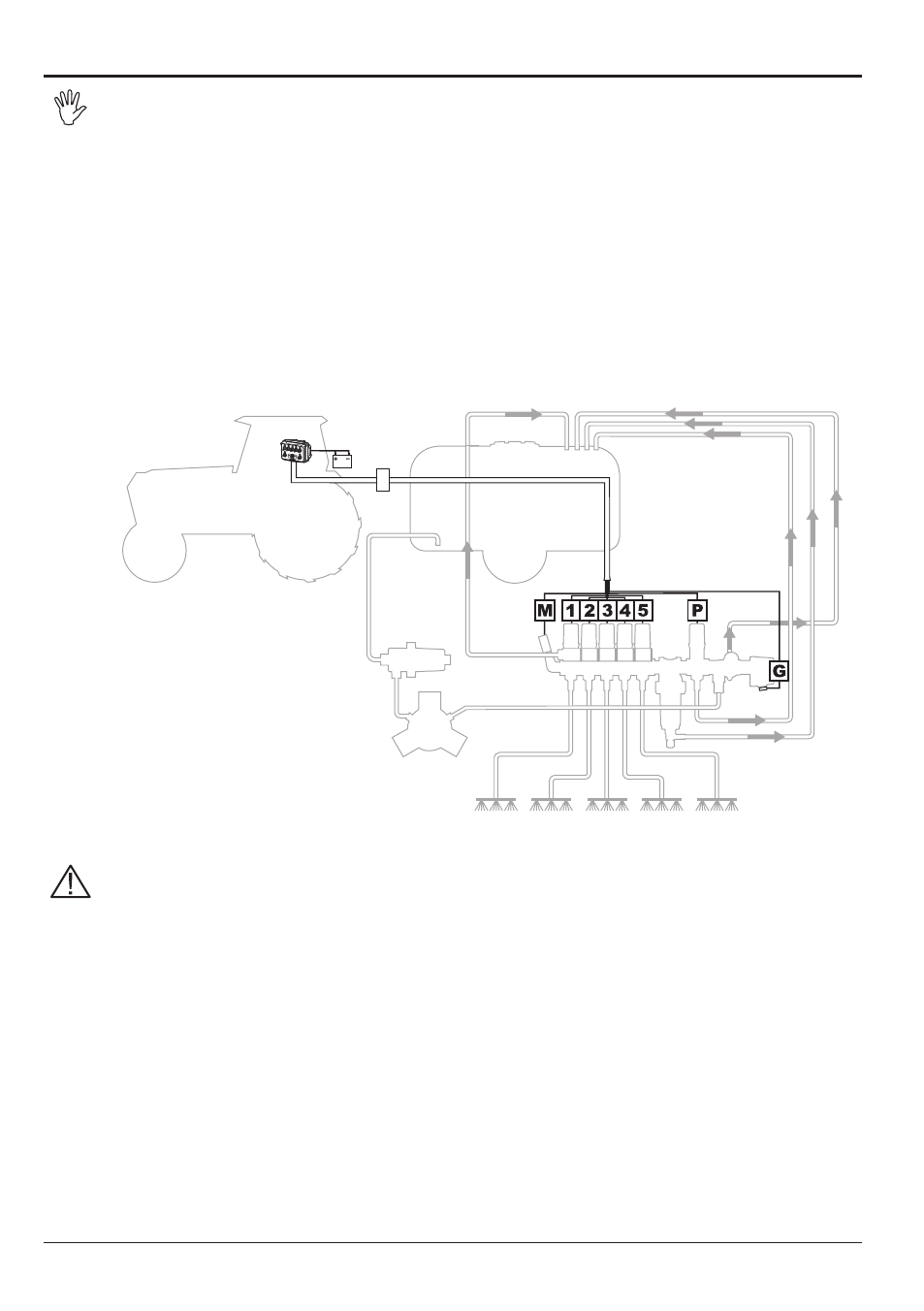

Fig. 6
• Utilizzate solamente i cablaggi forniti con i computer o le scatole di comando ARAG.
• Ponete la massima attenzione a non rompere, tirare, strappare o tagliare i cavi.
• Verificate saltuariamente l’integrità del cablaggio e dei singoli cavi.
• La sezione dei cavi collegati alla valvola di comando generale non deve essere
inferiore a 1,5 mm
2 ; la sezione minima dei cavi utilizzati per il collegamento ai
restanti componenti del gruppo non deve essere inferiore a 0,75 mm 2 .
• Nel caso di danni provocati dall’utilizzo di cablaggi non idonei o comunque non di
produzione ARAG si intende automaticamente risolta ogni forma di garanzia.
ARAG non risponde per danni alle apparecchiature, a persone, animali o cose
causati da quanto descritto in precedenza.
M Sensore di pressione
1÷5 Valvole di sezione barra
P Valvola proporzionale
G Valvola di comando generale
