2

MANUTENZIONE

3-26

powermax1650

Manuale di manutenzione

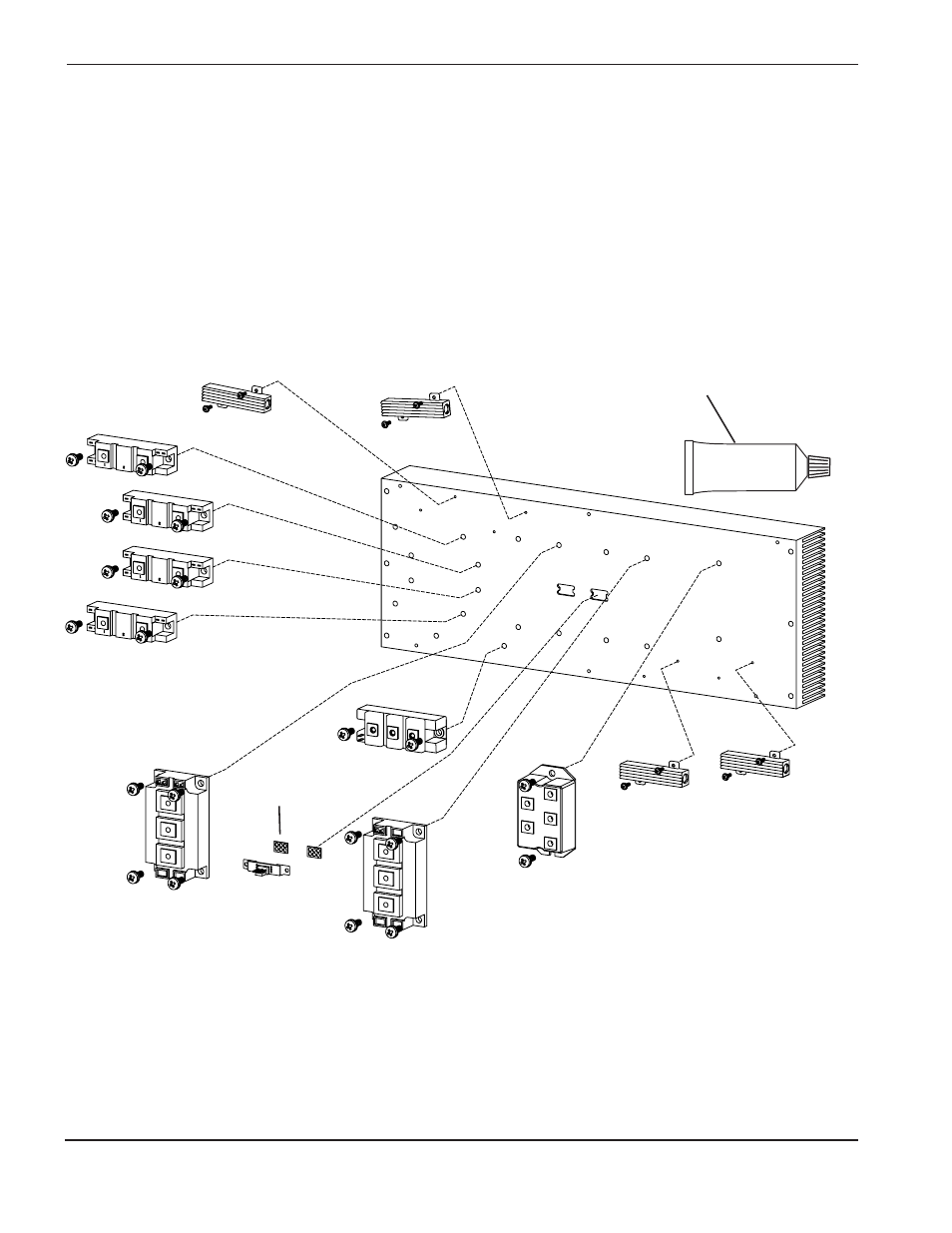

Sostituzione dei dissipatori di calore

Installazione

• Installare i componenti sul dissipatore come indicato sotto.

• Usare placchette conduttrici nuove sul sensore di temperatura.

• Usare del grasso conduttore bianco (Codice articolo 330002) su tutti i componenti tranne IGBT, PFC

(128745). Usare del grasso conduttore grigio (128836) su IGBT, PFC, vedere Nota 3. Applicare un sottile
strato sul componente, fissare quest’ultimo con le viti, stringendole con la coppia necessaria. Nota:
rimescolare il grasso se il materiale si stacca.

• Serrare nuovamente dopo due minuti. Ripetere fino a che la coppia viene mantenuta. Eliminare il grasso in

eccesso dal dissipatore di calore.

Note:

1. Applicare del grasso conduttore bianco DC-340 (027662) e stringere le viti con una coppia di 9 kg cm.

2. Applicare del grasso conduttore bianco DC-340 (027662) e stringere le viti con una coppia di 40 kg cm.

3. Applicare del grasso conduttore grigio TC-330 (128836) e stringere le viti con una coppia di 40 kg cm.

Nota: il grasso conduttore grigio TC-330 è compreso nel kit di ricambio per PFC IGBT (128745)

Placchetta
conduttrice

Grasso conduttore

DC-340

PMX600.28
