MANUTENZIONE

powermax1650

Manuale di manutenzione

3-19

Verifica di resistenza N°3

• Individuazione dei guasti relativi all’accensione del LED "torcia bloccata in posizione aperta" sulla scheda di

comando PCB3.

1. Misurare la resistenza tra i terminali Q15 e J17. Il valore misurato deve essere < 1

.

Se non è così, controllare i cavi torcia, la testa della torcia e i consumabili.

2. Misurare la resistenza tra i terminali Q15 e J17 con il sistema nel modo Gas Test. Il valore misurato deve

essere > 1 M

.

Se non è così, controllare che l’elettrodo e lo stantuffo torcia si muovano liberamente.

3. Arco pilota cortocircuitato – misurare la resistenza tra i terminali Q15 e J17 con la torcia non installata. Se il

valore è < 1 k

, sostituire l’IGBT dell’arco pilota

4. Arco pilota aperto – usare un ponticello per collegare i terminali J14 e Q15. Provare ad accendere la torcia. Le

la torcia non si accende, sostituire l’IGBT dell’arco pilota.

Nota: tutti i valori hanno una tolleranza di ±15%.

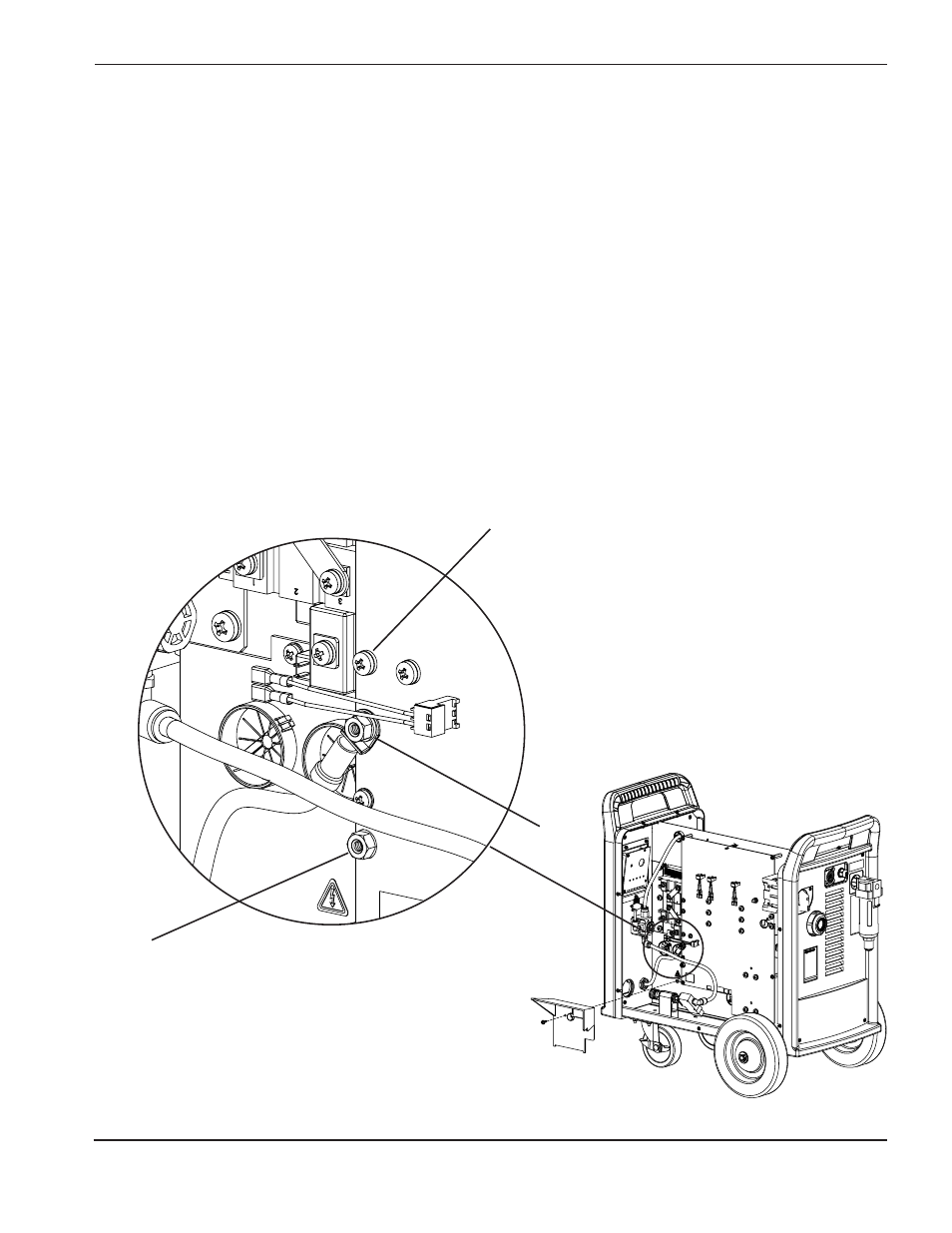

J17

IGBT dell’arco pilota
Q15

J14
