MANUTENZIONE

powermax1650

Manuale di manutenzione

3-25

Sostituzione del condensatore

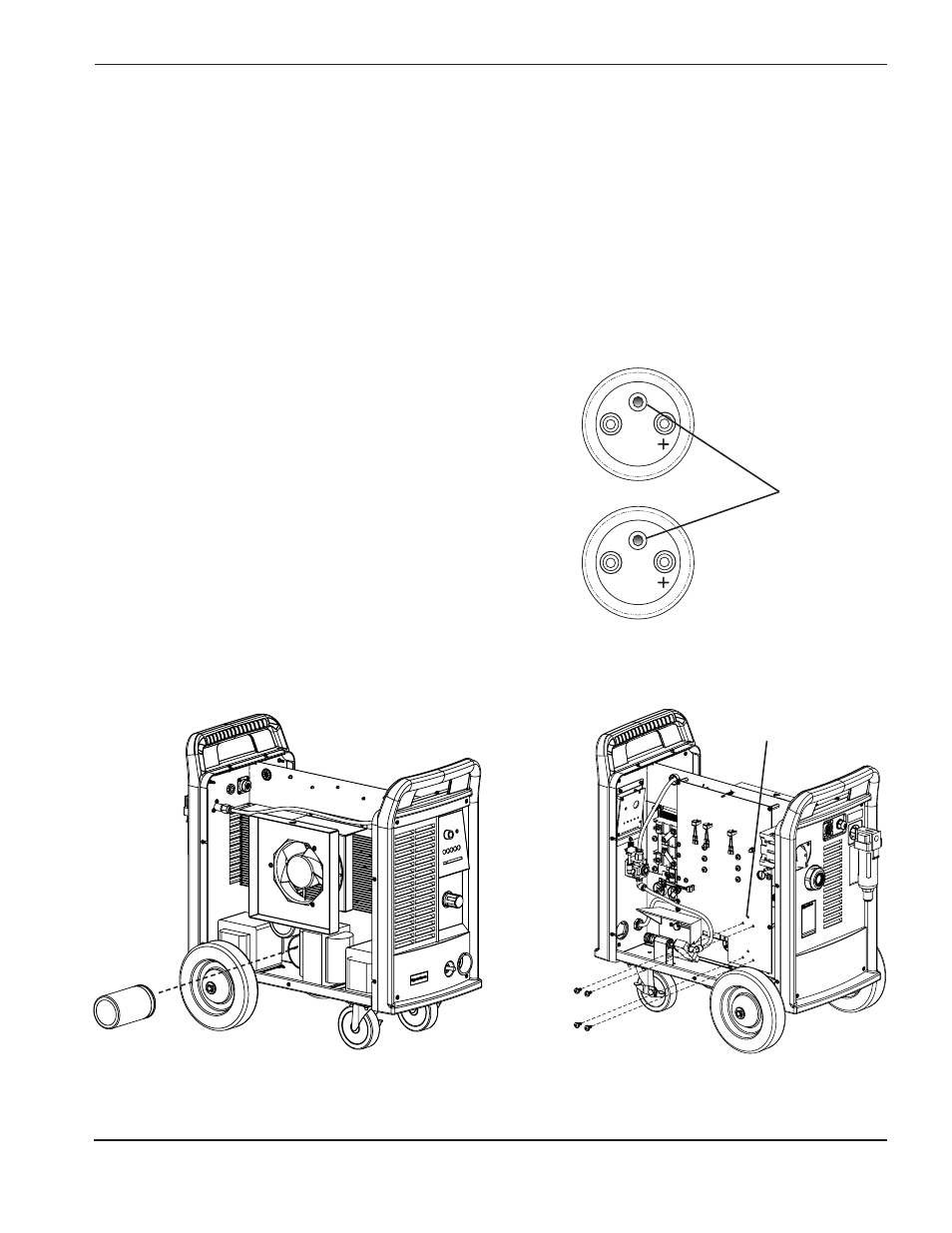

Rimozione – fare riferimento alla figura sottostante.

Scollegare l’alimentazione elettrica e l’alimentazione del gas prima di rimuovere il carter del generatore.

Rimuovere le viti che fissano il condensatore sulla scheda a circuito stampato.

Rimuovere il condensatore lato ventola dell’alimentatore.

Rimuovere per primo il condensatore inferiore. Il condensatore superiore può quindi essere inclinato verso il basso
e rimosso.

Installazione – fare riferimento alla figura sottostante.

Allineare il foro di spurgo sul condensatore con il foro di
riscontro sulla scheda di alimentazione.

Installare il nuovo condensatore e fissarlo con le due viti.
Serrare le viti con una coppia di 36 kg cm.

Installare il carter del generatore.

Rimuovere e installare i

condensatori lato ventola.

Orientazione corretta del foro di spurgo

Rimuovere ed installare le viti lato

scheda di alimentazione.

Foro di spurgo

Foro spia
