MANUTENZIONE

3-24

powermax1650

Manuale di manutenzione

Sostituzione del cavo di massa

Scollegare l’alimentazione elettrica, l’alimentazione del gas ed il cavo torcia e rimuovere il carter di protezione del
sistema di sgancio rapido della torcia (ETR) prima di rimuovere il vecchio cavo torcia.

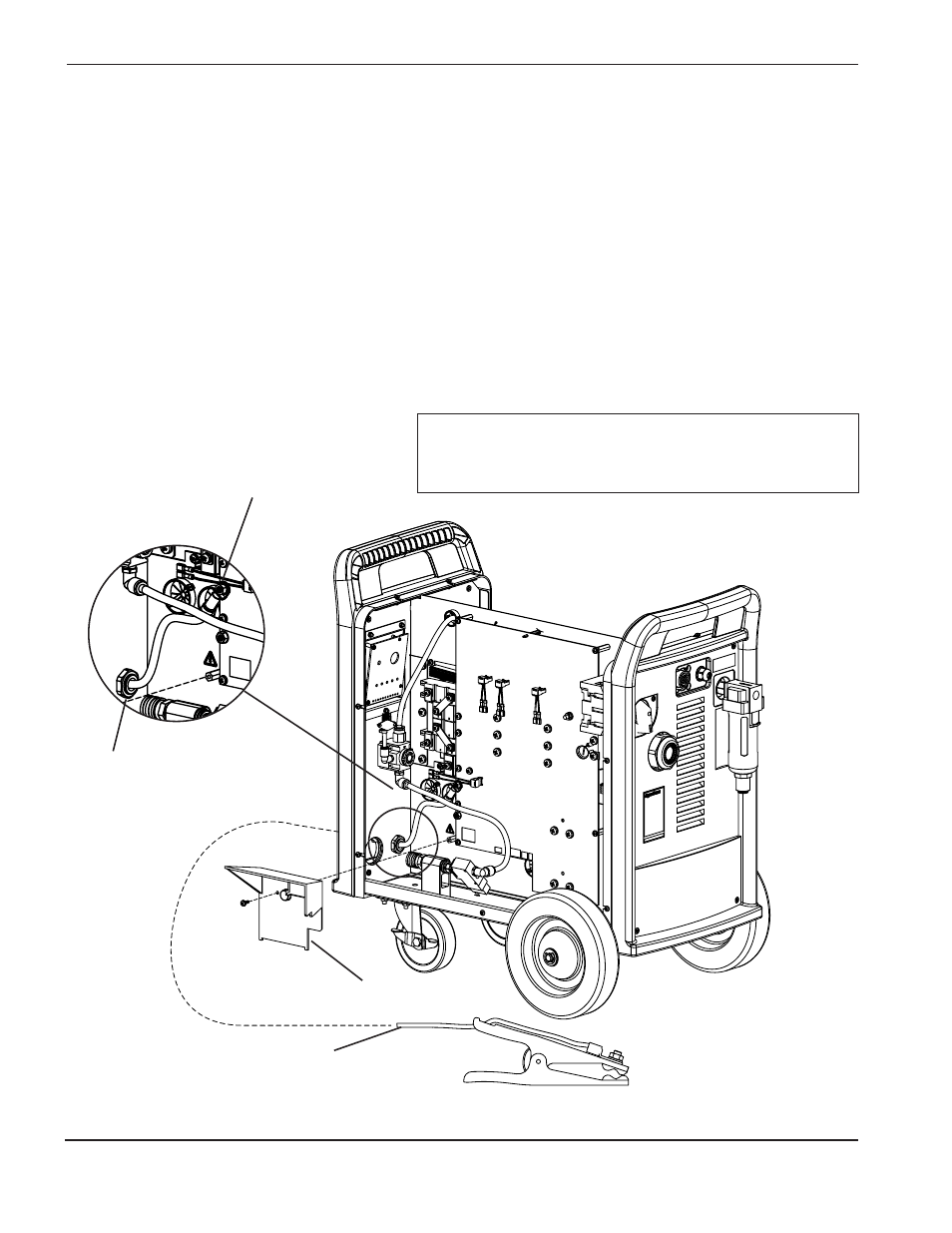

Installazione – fare riferimento alla figura sottostante.

1. Installare il pressacavo sul generatore e fissarlo con il dado.

2. Serrare il collare del pressacavo sul cavo.

3. Collegare il cavo di massa alla scheda di alimentazione sul terminale J14.

Serrare il dado con una coppia di 12 kg cm.

4. Installare il carter di protezione del sistema di sgancio rapido della torcia (ETR)

5. Installare il carter del generatore.

Carter di
protezione del
sistema ETR

Pressacavo

Collegare al terminale J14

Cavo di massa

Attenzione:

Questa è una connessione attraversata da
corrente di intensità elevata. È molto
importante rispettare la coppia di serraggio.
