Sostituzione dei componenti -20, Sostituzione del cavo di alimentazione -20, Avvertenza – Hypertherm Powermax1650 Rev.2 Manuale d'uso
Pagina 40: Powermax1650, Sostituzione dei componenti, Manutenzione 3-20, Manuale di manutenzione, Installazione della spina, Installazione del cavo di alimentazione ባ
0
MANUTENZIONE
3-20
powermax1650
Manuale di manutenzione
_
+
4.0
5.0
50
60
AC
70
80
V
BAR
6.0
PSI
AMPS
30
40
100
80
60
Installazione della spina
La spina deve essere collegata al cavo di alimentazione da un elettricista specializzato.
L1
#10
messa a terra
L2
152 mm
241 mm
Far passare il cavo
di alimentazione nel
passacavo e fissarlo.
Interruttore di alimentazione
messa a terra
L1
L3
Passacavo
Inserti passacavo (2)
ቢ

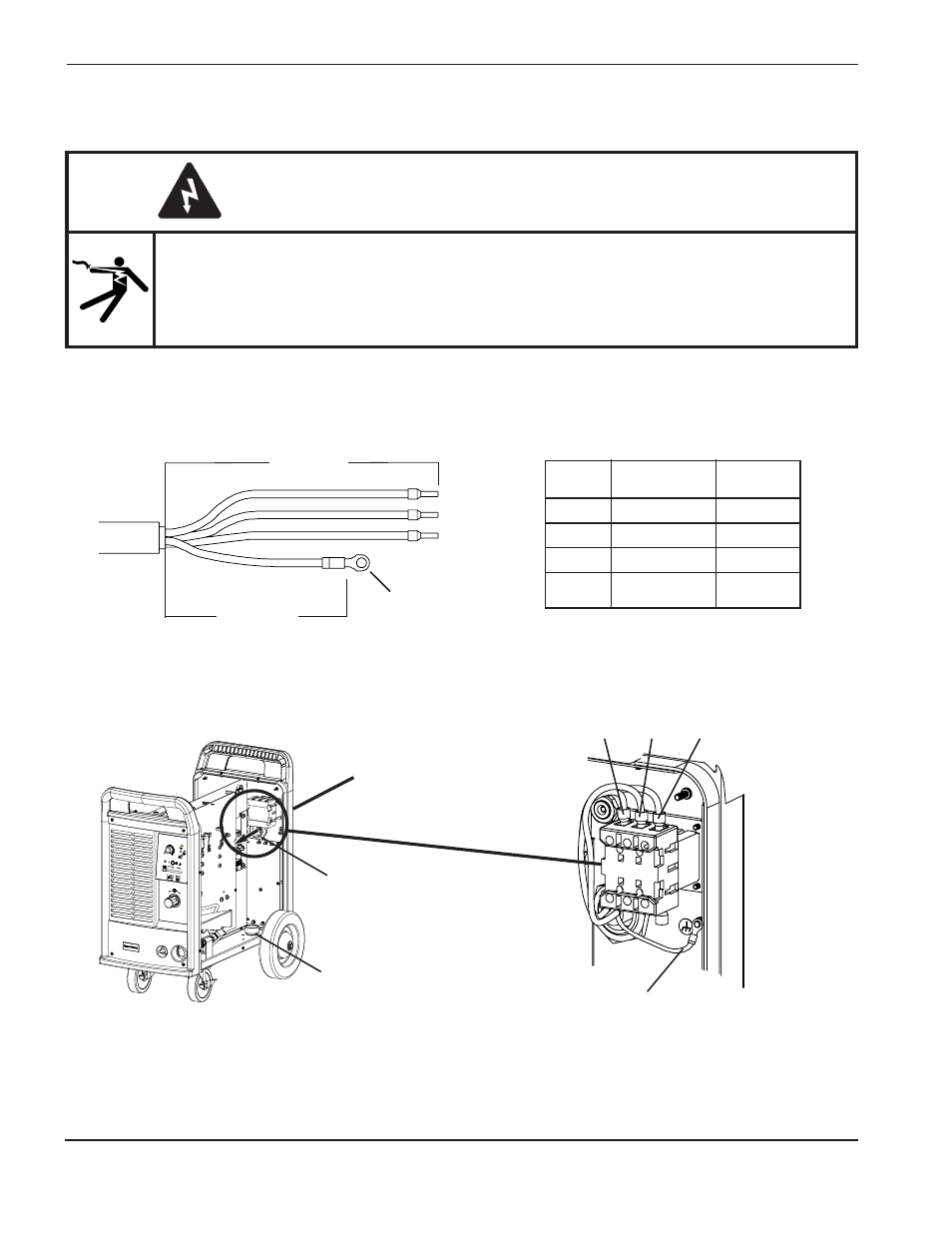

Spelare e preparare i fili del cavo di alimentazione come illustrato sotto:
Installazione del cavo di alimentazione
ባ
Collegare il cavo di alimentazione all’interruttore di alimentazione.
Nota:
Scegliere l’inserto passacavo più piccolo in cui
si riesce a far passare il cavo di alimentazione.
L3
L2
Sostituzione dei componenti
AVVERTENZA
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
• Prestare molta attenzione quando si lavora vicino a circuiti elettrici scoperti. All’interno
del generatore sono presenti tensioni pericolose che possono causare gravi danni
personali od essere letali.
• Prima di proseguire, leggere le avvertenze riportate a pagina 3-7.
Modello standard
Modello CE
L1
Nero
Nero (U)
L2
Bianco
Blu (V)
L3
Rosso
Marrone (W)
Messa
a terra
Verde
Giallo
