MANUTENZIONE

powermax1650

Manuale di manutenzione

3-23

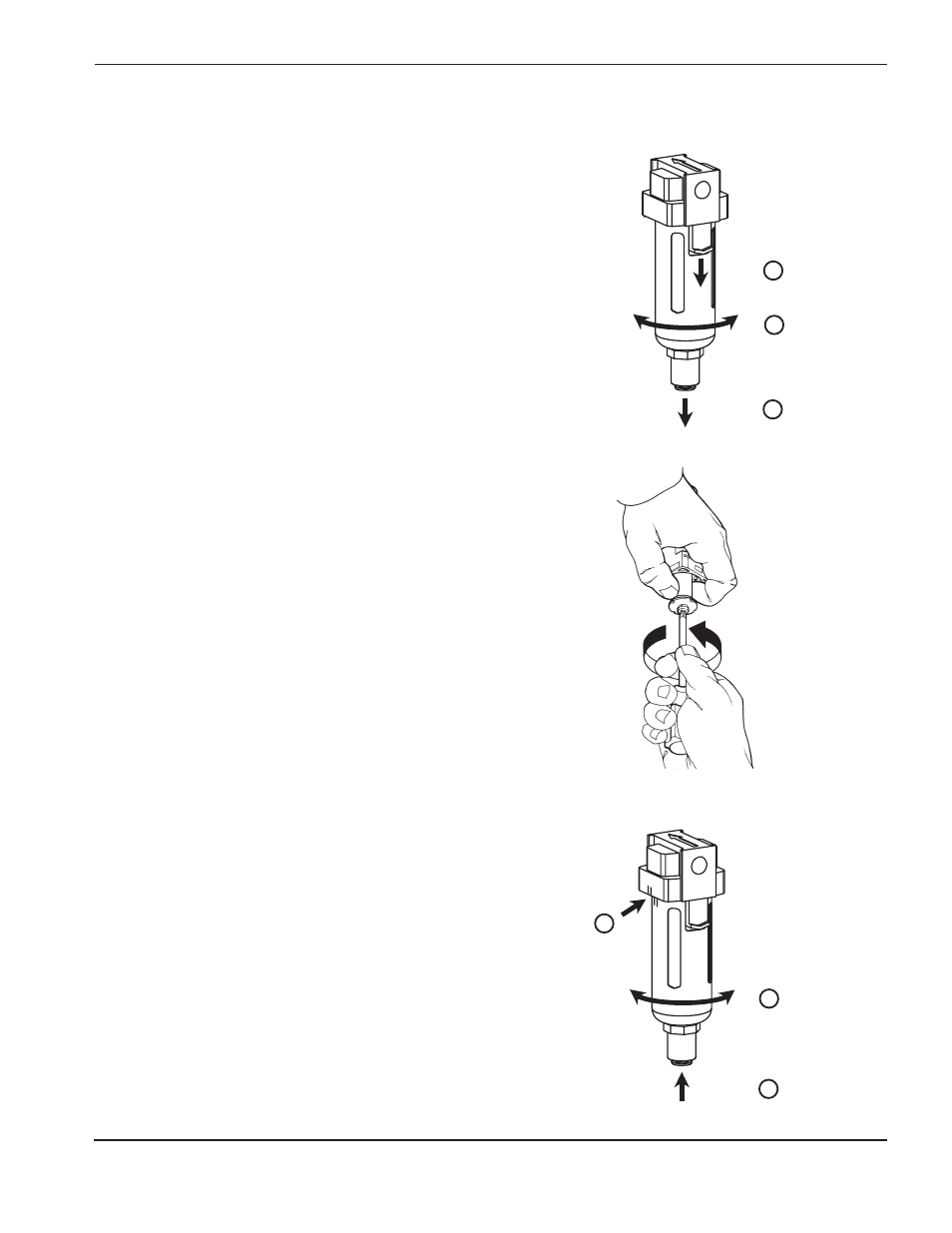

Sostituzione dell’elemento filtrante

A

B

C

Scollegare l’alimentazione elettrica e quella del gas.
Rimuovere la scatola sul nuovo e sul vecchio filtro.

A. Tirare verso il basso la linguetta nera di sblocco e

mantenere in posizione.

B. Ruotare il filtro fino a che non si sgancia.

C. Tirare il filtro verso il basso per rimuoverlo.

Non buttare via la O-ring.

A

B

C

Installare il filtro.

A. Far scorrere il filtro sull’elemento filtrante.

B. Allineare i segni di riferimento sul filtro e sulla

sua sede.

C. Ruotare il filtro fino a che non si blocca.

Rimuovere l’elemento filtrante (codice art. no. 011092)
dall’interno del filtro.

Nota: Impedire all’elemento filtrante di ruotare mentre

vengono svitate le viti.
