Punto di collegamento del cavo

Raccordo per il
condotto della torcia
per il gas di plasma

Raccordo per il
flessibile di mandata
dell’argon-idrogeno

APPENDICE A: ARGON-IDROGENO TAGLIO E CIANFRINATURA

7/13/99

a-2

HySpeed HT2000

Manuale di istruzioni

Cavo dell’argon-idrogeno – dal collettore all’argon-idrogeno all’alimentatore

1. Collegare l’estremità munita di presa del cavo dell’argon-idrogeno al punto di collegamento del cavo sul

collettore all’argon-idrogeno (Fig. a-2).

2. Collegare l’altra estremità del cavo alla TB4 (la basetta di connessione più piccola posta sul pannello

posteriore interno dell’alimentatore). Accoppiare i fili 102, 103, 13 e 14 ai fili già collegati alla basetta.
Collegare i due fili della protezione ai punti contrassegnati dalle lettere PE (messa a terra di protezione).

Dall’alimentazione argon-idrogeno al collettore all’argon-idrogeno

• Fissare un’estremità del flessibile di alimentazione al regolatore od al serbatoio di mandata dell’argon-

idrogeno e fissare l’altra estremità al raccordo flessibile di mandata dell’argon-idrogeno sul collettore
(Fig. a-2).

HT2000LHF

14X1

TB4

Colore

Segnale

1

13

Rosso

PS1/plasma

2

14

Nero

PS1/plasma

12

Protezione

Protezione

3

102

Verde

SV5/Plasma SPENTO

4

103

Nero

SV5/Plasma SPENTO

9

Protezione

Protezione

N. di parte

Lunghezza

023660

15 ft (4,5 m)

023661

25 ft (7,6 m)

023662

50 ft (15 m)

023663

75 ft (23 m)

023554

100 ft (30,5 m)

023665

150 ft (46 m)

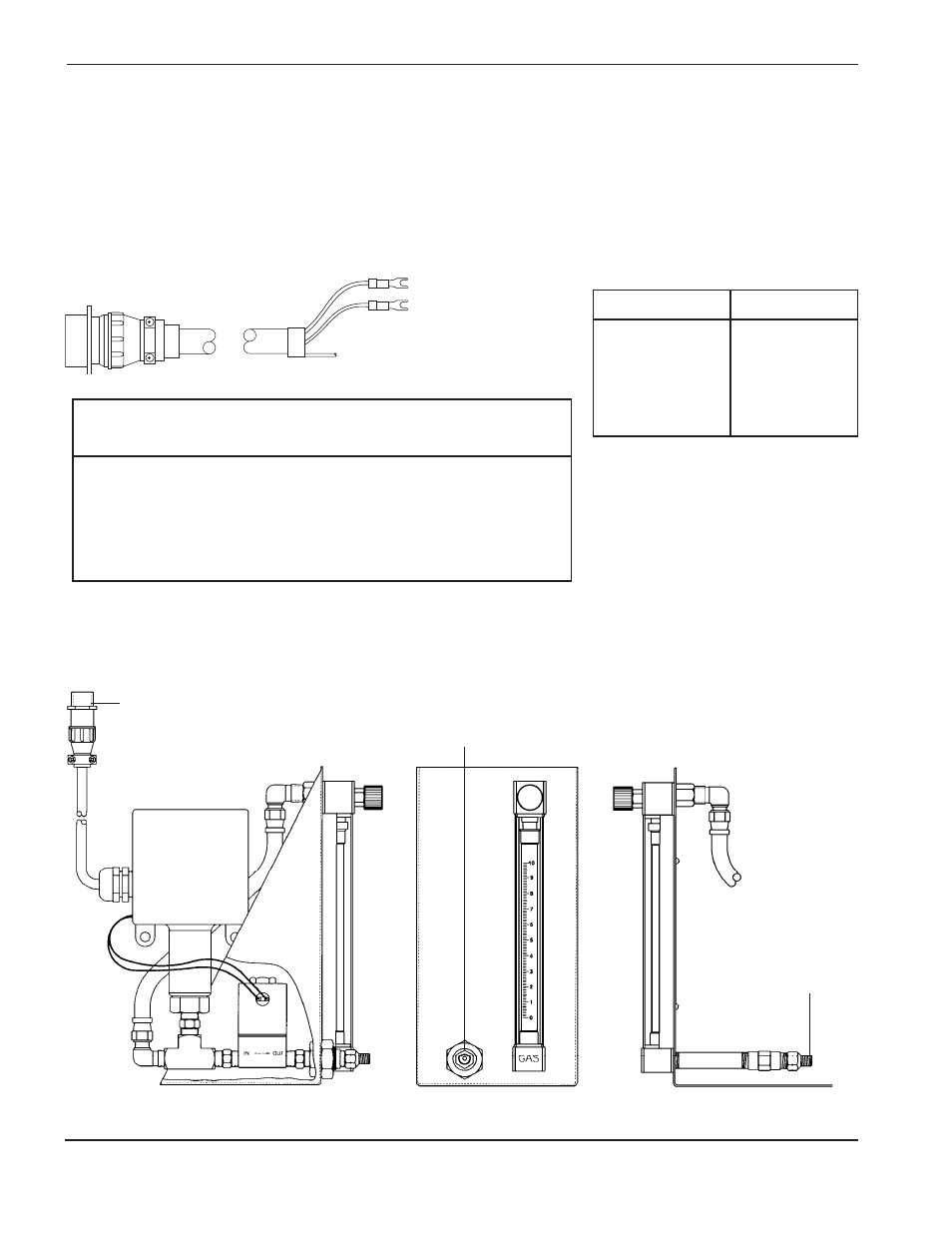

Figura a-2

Punti di raccordo del collettore all’argon-idrogeno

14X1

13

14

etc.
