FUNZIONAMENTO

3/27/98

HySpeed HT2000

Manuale dell’operatore

2-3

Modulo tensione/corrente (V/C) remoto digitale (DR)

LED della TENSIONE
Visualizzano la tensione di taglio.

Potenziometro di regolazione TENSIONE
Regola la tensione dell’arco di taglio da 100 a
200 volt. I valori vengono scelti dalle Tabelle
di Taglio
e dipendono dal tipo di metallo da
tagliare e dallo spessore di quest’ultimo.

LED della CORRENTE
Visualizzano la corrente di taglio.

LED di
SOLLEVAMENTO/ABBASSAMENTO
Indicano che è in corso la
regolazione della torcia verso
l’alto o verso il basso.

Potenziometro di
regolazione CORRENTE
Regola la corrente dell’arco
di taglio da 40 a 200 amp. I
valori vengono scelti dalle
Tabelle di Taglio e
dipendono dal tipo di metallo
da tagliare e dallo spessore
di quest’ultimo.

Modulo tensione/corrente (V/C) remoto programmabile (PR)

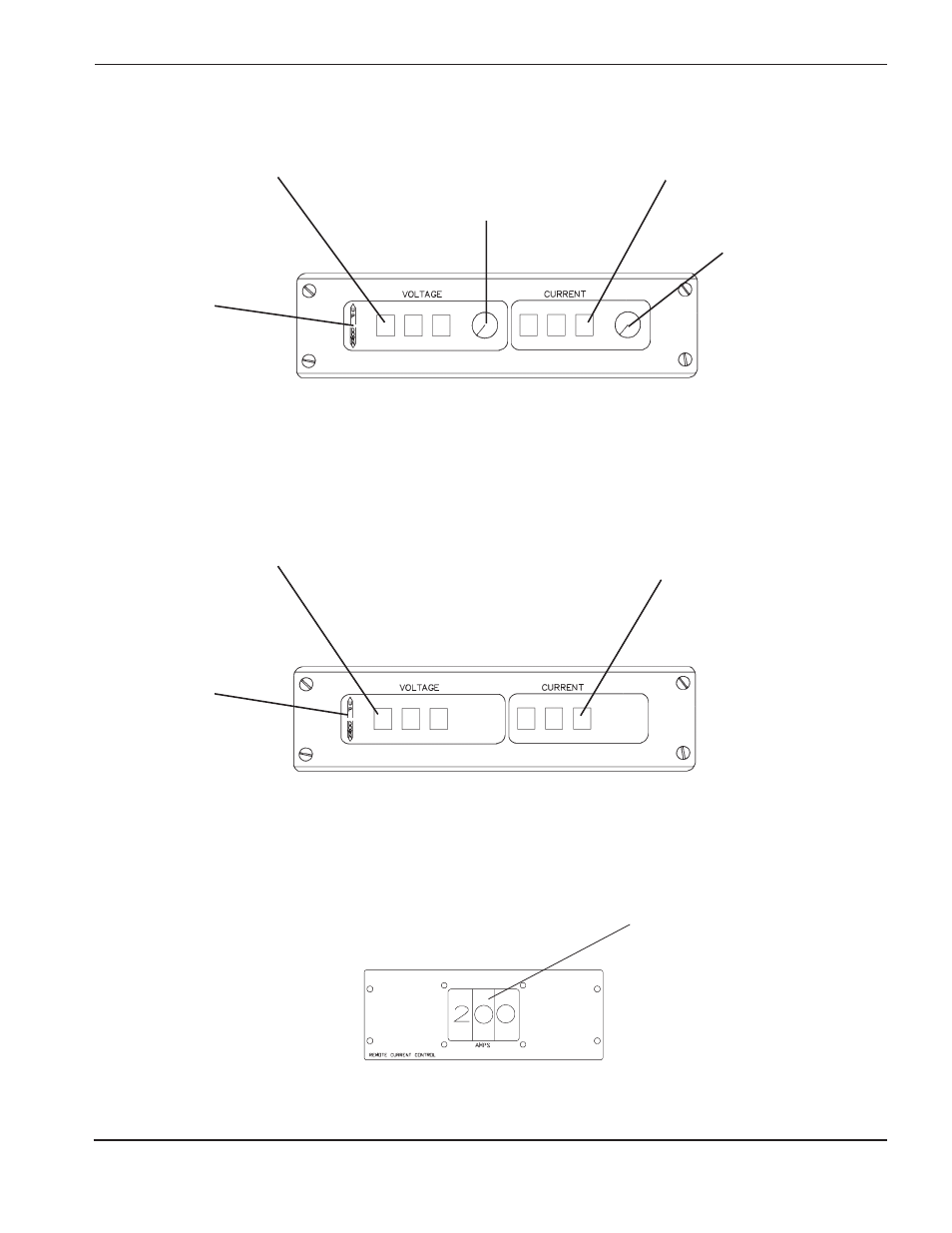

Figura 2-3

Indicatori e comandi del quadro anteriore tensione/corrente (VC) remoto digitale (DR)

Figure 2-4

Modulo tensione/corrente (V/C) remoto programmabile (PR)

Figura 2-5

Comandi del pannello frontale della consolle di controllo corrente a distanza

LED di
SOLLEVAMENTO/ABBASSAMENTO
Indicano che è in corso la
regolazione della torcia verso
l’alto o verso il basso.

LED della TENSIONE
Visualizzano la tensione di taglio
durante la sequenza di taglio.

LED della CORRENTE
Visualizzano la corrente di taglio durante
la sequenza di taglio.

Consolle di controllo corrente a distanza

Selettore numerico A
Regola la corrente dell’arco di taglio da 40 a
200 A.I valori vengono scelti dalle Tabelle di
taglio
e dipendono dallo spessore e dal tipo di
metallo da tagliare.
