FUNZIONAMENTO

3/27/98

2-4

HySpeed HT2000

Manuale dell’operatore

Temporizzatore/Contatore

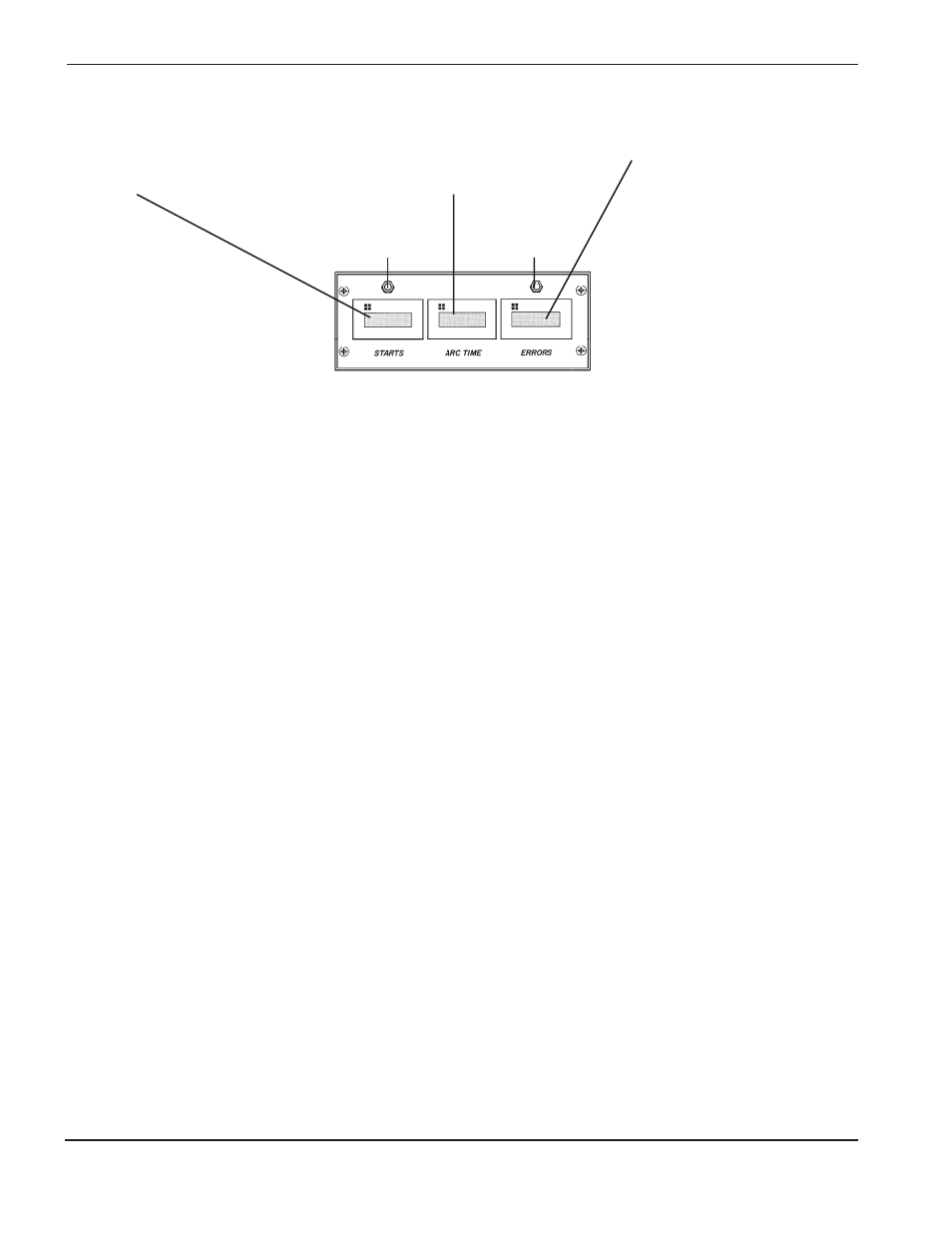

Figure 2-6

Temporizzatore/Contatore

Contatore a LEDdegli AVVIAMENTI
(con azzeramento)
Indica il numero di avviamenti dell’arco.

Contatore a LED del TEMPO DELL’ARCO
Indica il tempo cumulativo, espresso in ore, di
azionamento dell’arco.

Contatore a LED degli ERRORI (con
azzeramento)
Indica il numero di volte in cui il ciclo di
taglio dell’arco è terminato prima che sia
trascorso il tempo di disinserimento
graduale programmato della corrente.

Azzeramento

Azzeramento

Controllo generale del sistema

La seguente procedura presuppone che il sistema HT2000LHF comprenda un dispositivo di rilevamento
dell’altezza iniziale della torcia (IHS), una consolle digitale per il controllo a distanza della tensione e della corrente
(DR) ed il controllo di altezza torcia (THC) opzionale interno.

Impostazione degli interruttori e controllo della torcia

1. Assicurarsi che gli interruttori elencati di seguito siano posizionati come indicato:

L’interruttore principale di linea dell’alimentatore deve essere posizionato su Off.

Il commutatore S2 sulla consolle del gas deve essere posizionato su Funzionamento.

2. Assicurarsi che sulla torcia siano installati i consumabili appropriati. Fare riferimento alle Tabelle di taglio per

scegliere i consumabili adatti alle specifiche esigenze di taglio. Consultare anche Sostituzione dei consumabili
alla fine di questa sezione.

3. Assicurarsi che la torcia sia perpendicolare al materiale.

Apertura della mandata dei gas

4. Impostare il commutatore S1 sulla consolle del gas su N

2

/Aria o O

2

.

5. Aprire la mandata dei gas di alimentazione richiesti.

Quando si usano ossigeno o azoto come gas di plasma, impostare il regolatore della mandata in modo che

indichi 8,2 bar +/- 0,7 bar.

Quando si usa l’aria come gas di plasma, impostare il regolatore della mandata in modo che indichi 6,2 bar

+/- 0,7 bar.

Impostare il regolatore della mandata del gas di protezione in modo che indichi 6,2 bar +/- 0,7 bar.
