Numero di

lampeggi

Spiegazione

1

Indica che il segnale “IHS Completo” non è stato restituito
entro 30 secondi dopo che è stato dato il segnale di INIZIO
TAGLIO del plasma.

2

Indica che si è verificato un errore di “blocco di sicurezza”.

3

Indica che il segnale di MANTENIMENTO in ingresso (per
sistemi multi-torcia) non è stato rilasciato entro 30 secondi
dopo la fine del preflow.

4

Indica che non si è verificato trasferimento d’arco entro 300
ms.

5

Indica che l’arco di corrente trasferito è stato perso durante
l’apertura graduale.

6

Indica che è stata persa la corrente dal chopper N° 1 (CH1).

7

Indica che è stata persa la corrente dal chopper N° 2 (CH2).

8

Indica che l’arco di corrente trasferito è stato perso durante
la chiusura graduale.

9

Indica che il software ha un errore.

10

Indica che la tensione in ingresso è scesa di più del 15%
rispetto al valore nominale; questo si verifica, per esempio,
se la tensione di ingresso di un alimentatore a 480 V
scende al di sotto di 408 V.

MANUTENZIONE ORDINARIA

8

3-14

HySpeed HT2000

Manuale dell’operatore

Codici di errore

Il microcontroller sulla scheda di controllo PCB2 avverte l’utente quando si verificano certi errori nel sistema
HT2000, facendo lampeggiare la spia codice de errore sul scheda di controllo. Il coperchio anteriore
dell’alimentatore deve essere rimosso per osservare la scheda di controllo PCB2 e la spia codice de errore (vedere
la Figura 6-1 (Solo in inglese) per la posizione della scheda PCB2 e la Figura 3-5 per la posizione della spia codice
de errore sulla scheda PCB2).

La spia codice de errore inizia a lampeggiare nel modo seguente: si accende per mezzo secondo e poi si spegne
per mezzo secondo un certo numero di volte; tra le sequenze di lampeggio intercorre una pausa di 2 secondi. Il
numero di lampeggi tra le pause di 2 secondi segnala uno dei 10 errori, la cui descrizione viene riportata di seguito.

Durante il lampeggio del codice di errore, tutte le uscite dalla scheda di controllo vengono spente e l’alimentatore
passa nel modo di attesa. Dopo che l’errore è stato corretto, è possibile riprendere il funzionamento normale del
sistema.

Nota:

Durante il funzionamento normale si verificano 8 o 9 lampeggi.
Se la spia codice de errore rimane accesa senza lampeggiare, si è verificato un errore interno di
autodiagnostica della RAM o ROM del microcontroller (l’alimentatore si spegne).

Per l’individuazione dei guasti, viene anche visualizzata la spia di avvio plasma nella Figura 3-5. Quando è accesa,
questa spia indica che il segnale di INIZIO TAGLIO del plasma è stato ricevuto sulla scheda di controllo.

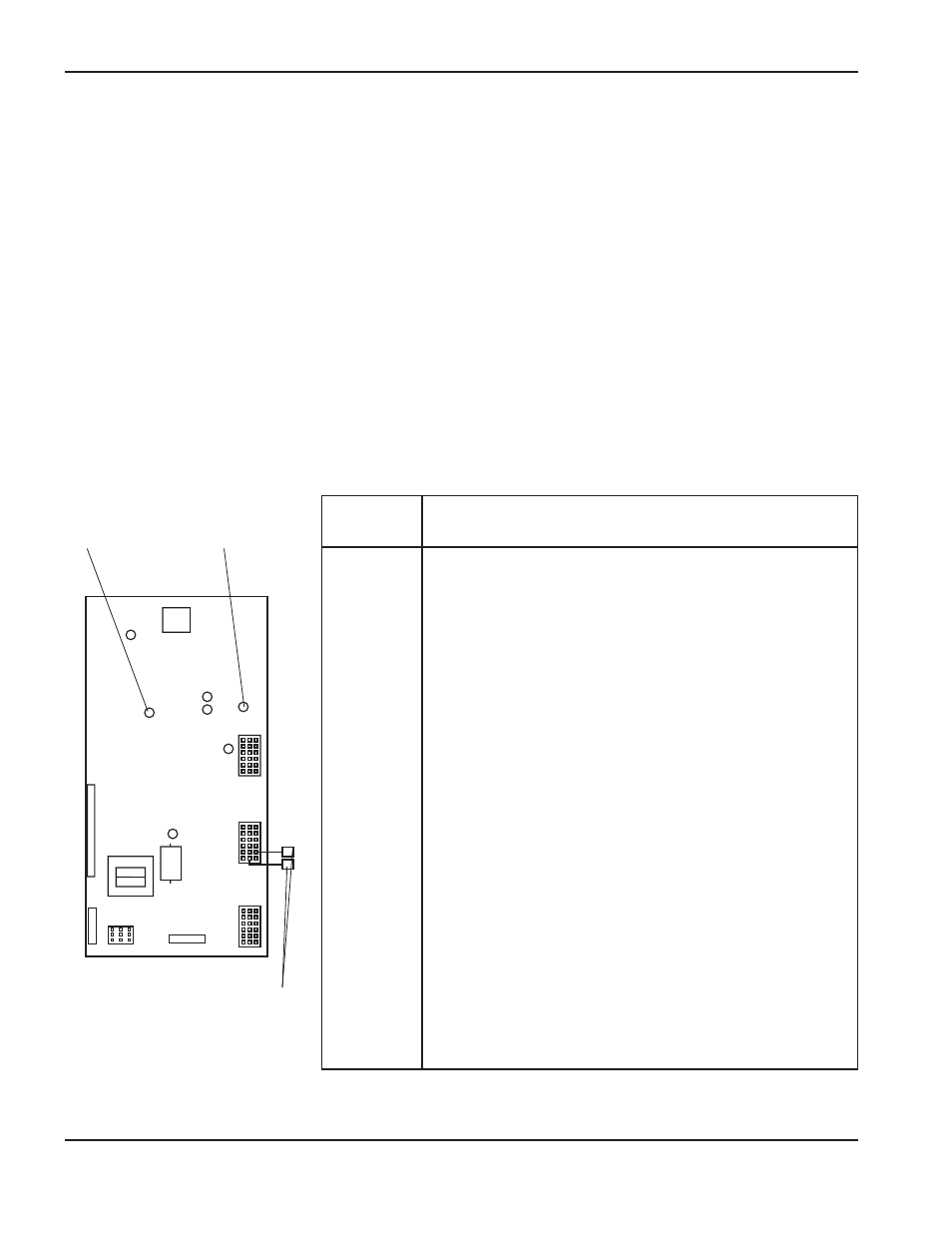

Figura 3-5

Posizione dei LED sulla scheda di controllo e spiegazione dei codici di errore

I terminali sono
normalmente scollegati.

LED DEL CODICE
DI ERRORE

LED DI AVVIO
PLASMA
