Portare l’interruttore
di linea in posizione ON
(acceso)
Premere e mantenere
premuto il pulsante ON (PB1)
Rilasciare il pulsante di
accensione - ON - (PB1)
L’inizializzazione del
sistema è completa
12 VCC ai seguenti blocchi di sicurezza:
1. TSW1, TSW2 (Termostati chopper)
2. TS1 (Termostati trasformatore dell’alimentatore)
3. LS1 (Interruttore di livello del refrigerante dell’alimentatore)
4. PS3 (Pressostato del gas di protezione nell’alimentatore)
5. PS1, PS2 (Pressostati del gas plasma sulla consolle del gas)
6. TS2 (Termostato temperatura del refrigerante sull’alimentatore)
7. FS1 (Flussostato refrigerante alimentatore – questo blocco di
sicurezza non viene soddisfatto fino a che non viene attivata la
pompa del refrigerante M1.)
CR1 (Relè 24V/120V) sulla scheda di
distribuzione (PCB1) si chiude.
24 VCA a:
LT1 (Spia di accensione dell’alimentatore)
PCB2 (Blocco di sicurezza scheda di controllo
24 VCA Alimentatore – Microprocessore)
120VAC a:
CH1, CH2 (Chopper alimentatore)
PCB3 (Scheda analogica alimentatore)
PCB4 (Scheda relè alimentatore)
PCB9 (Scheda di controllo altezza torcia THC
dell’alimentatore)
CR2 (Relè 120V) sulla scheda di
distribuzione (PCB1) si chiude.
120VAC a:
M2, M3, M4 (Ventole
alimentatore)
M5-M8 (Ventole scambiatrici di
calore dell’alimentatore)
PCB2 (Scheda di controllo
alimentatore – microprocessore)
CR3 (Relè 240V) sulla scheda di
distribuzione (PCB1) si chiude.
240VAC a:
M1 (Pompa del refrigerante
dell’alimentatore)
Tutte le spie di stato su
PCB5 (Scheda di
visualizzazione blocchi di
sicurezza) sono spente.
Correggere il
problema relativo al
blocco di sicurezza
Correggere il
problema relativo al
blocco di sicurezza
I primi 5 blocchi
di sicurezza sopra sono
stati soddisfatti?
Tutti i blocchi di
sicurezza sopraelencati
sono stati superati
?
No
No
Sì Sì
MANUTENZIONE ORDINARIA
8
HySpeed HT2000 Manuale dell’operatore 3-3
Consolle del gas
Ispezione
Ispezionare regolarmente la consolle del gas.
• Controllare che non vi siano danni all’esterno, sui manometri e sui cilindri di vetro dei flussometri.
• Controllare che i cavi di interconnessione, i tubi flessibili e i conduttori isolati non siano usurati o
danneggiati. Controllare che tutte le connessioni siano ben strette e che non ci siano perdite. Non serrare
eccessivamente i raccordi.
Pulizia
Mantenere i flussometri e i manometri puliti e liberi da corpi estranei.

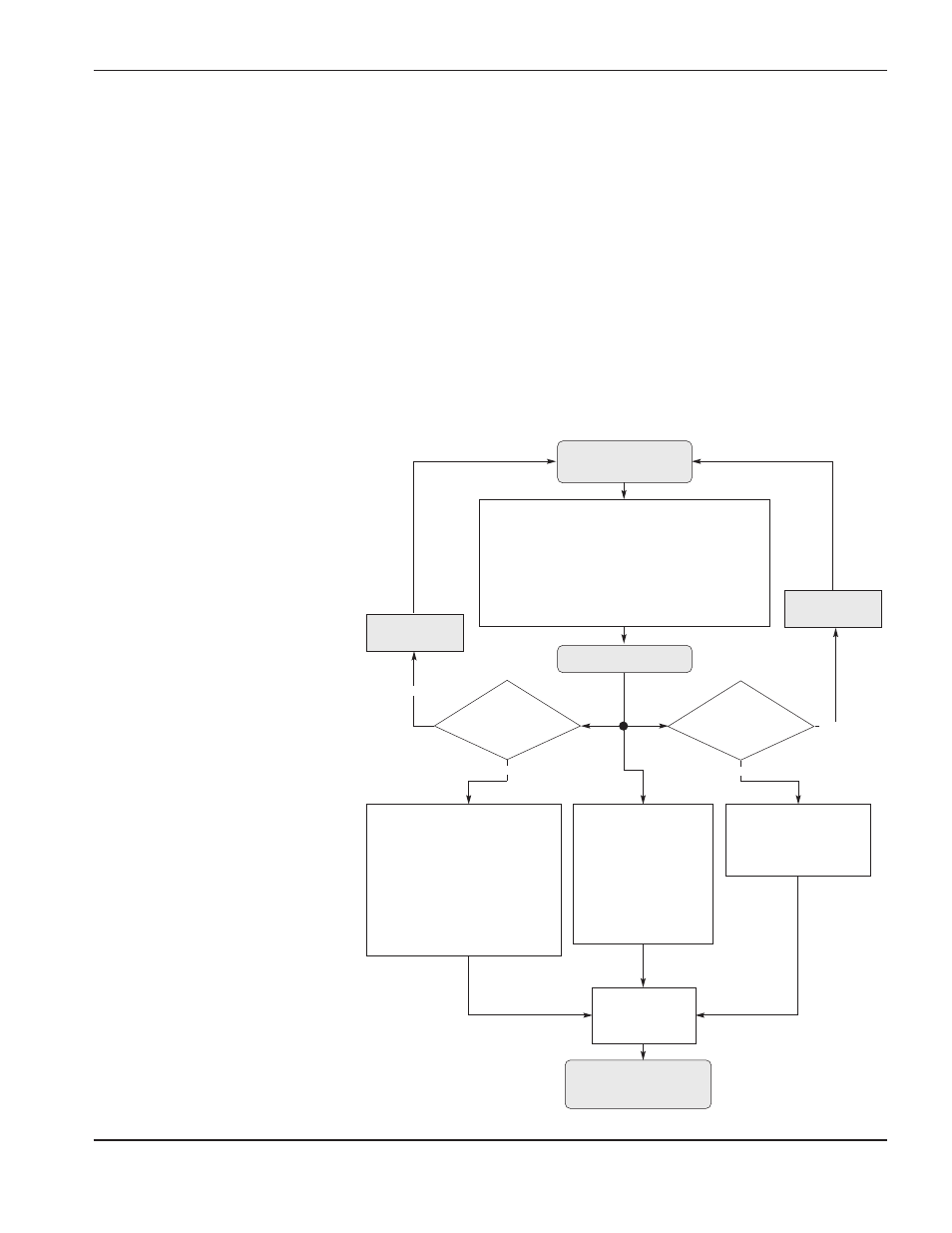

Sequenza di avvio
I riquadri ombreggiati
rappresentano le azioni eseguite
dall’operatore.
