MANUTENZIONE ORDINARIA

8

HySpeed HT2000

Manuale dell’operatore

3-5

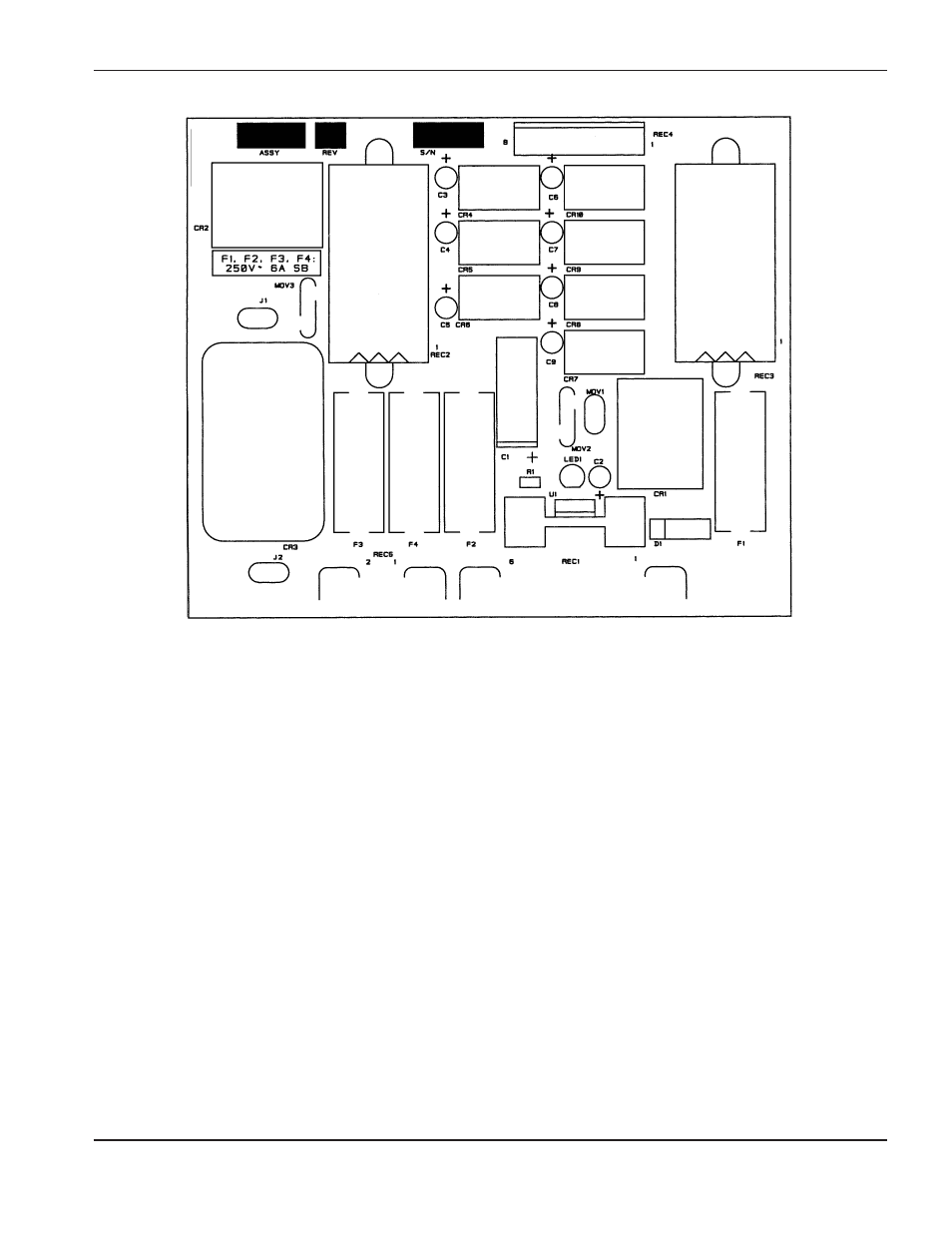

Figura 3-3

Scheda di distribuzione PCB1

6. Misurare le tensione sulla scheda di distribuzione PCB1. Vede Figura 3-3 per i dettagli su PCB1. Cercare i

fusibili F1- F4 sulla scheda. Le misurazioni tra ciascun fusibile e la massa del telaio devono essere eseguite
come segue:

F1:

24VCA

F2:

120VCA

F3:

240VCA

F4:

120VCA

Se non viene rilevata alcuna tensione, oppure se le tensioni rilevate non sono corrette in uno o più di questi punti,
scollegare l’alimentazione e seguire la procedura di individuazione dei guasti sui fusibili e sui relativi pin, connettori
e cablaggi della scheda PCB1, tra il connettore REC1 sulla scheda di distribuzione e il secondario del
trasformatore T1. Vedere la Sezione 6 (Solo in inglese) per la posizione di T1.

Inoltre, controllare il disgiuntore principale CB1, il relativo cablaggio e le connessioni tra T1 e i punti L1 e L2.

Sostituire tutti i componenti difettosi.

F2

F4

F3

F1
