Triggering sulle forme d'onda
Triggering sugli impulsi
4
77
Suggerimento
Lo strumento di misura registra tutte le
schermate con trigger presenti nella memoria
delle ripetizioni. Ad esempio, se si imposta il
triggering per i falsi segnali, è possibile catturare
100 falsi segnali con gli orari relativi. Utilizzare il
tasto
REPLAY (ripeti) per esaminare tutti i falsi
segnali registrati.

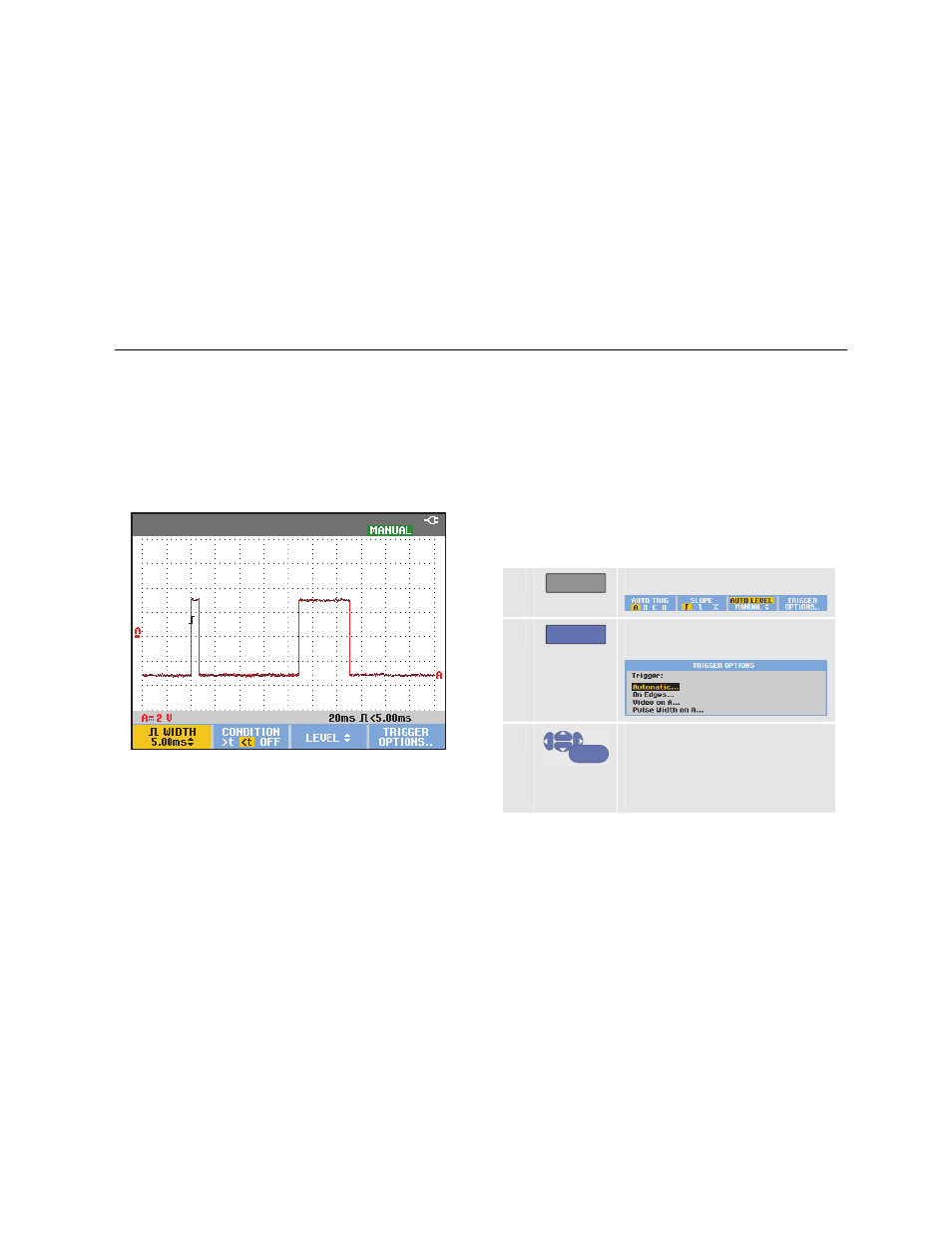

Figura 33. Triggering sui falsi segnali stretti
Rilevamento degli impulsi mancanti
L'esempio che segue indica la modalità secondo la quale
ritrovare gli impulsi mancanti in un treno di impulsi positivi.
In questo esempio, si parte dal presupposto che gli impulsi
abbiano una distanza tra i fronti di salita pari a 100 ms. Se
il tempo aumenta accidentalmente sino a 200 ms, significa
che vi è un impulso mancante. Per impostare lo strumento
di misura in modo che esegua il trigger su tale tipo di
impulsi mancanti, lasciarlo sincronizzare su distanze
maggiori di circa 110 ms.
Procedere come segue:
1
TRIGGER
Visualizzare le voci tasto TRIGGER .
2
F4
Aprire il menu TRIGGER OPTIONS
(opzioni di trigger).
3
ENTER
Selezionare Pulse Width on A...
(Ampiezza di impulso su A) per
aprire il menu
TRIGGER ON PULSE
WIDTH (trigger su ampiezza di
impulso).
