190M Series Medical ScopeMeter
Manuale d'Uso
22
Uso delle funzioni Average (Media),
Persistence (Persistenza) e Glitch
Capture (Cattura dei falsi segnali)
Uso della funzione di media per l'attenuazione
delle forme d'onda

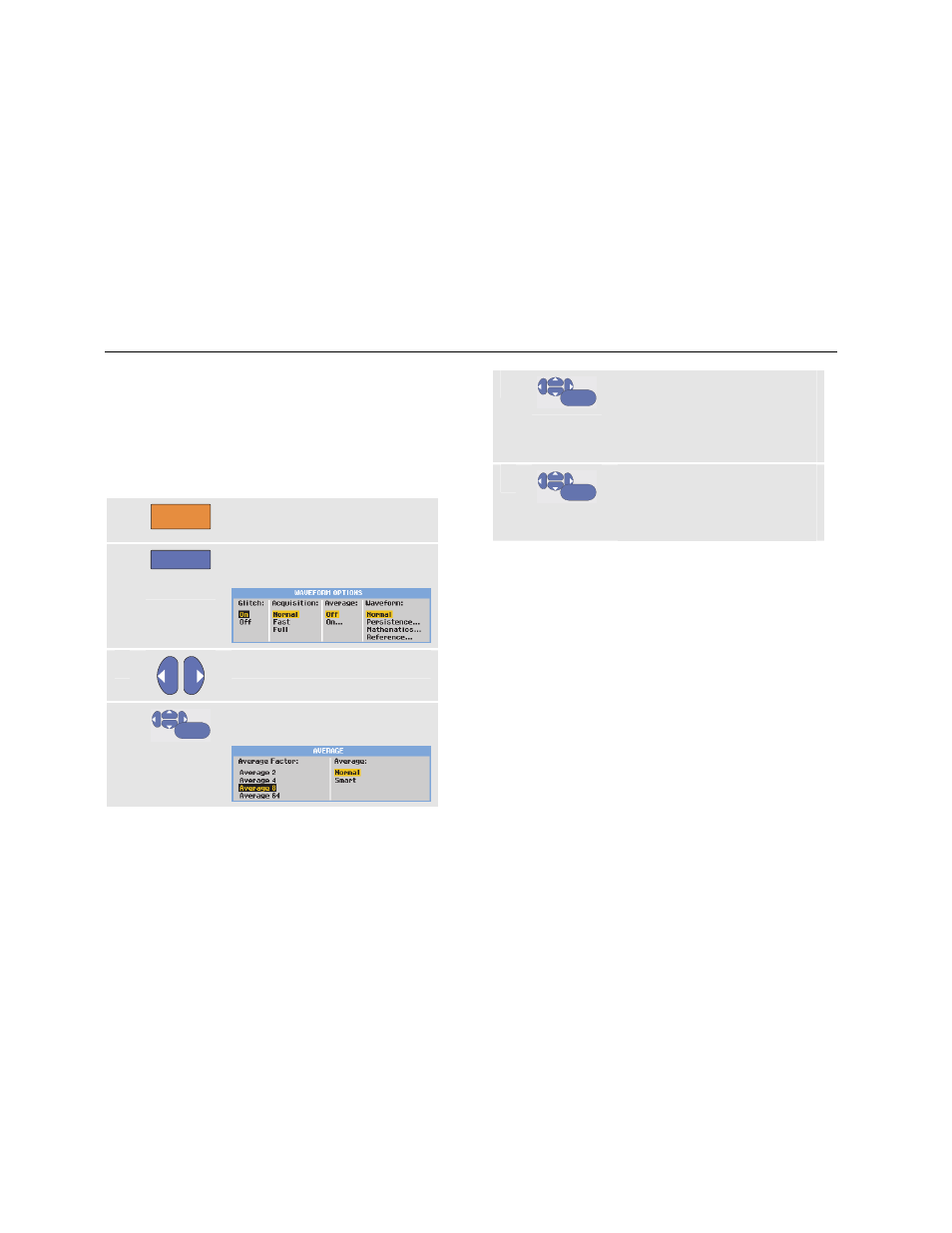

Per attenuare una forma d'onda, procedere come segue:
1
SCOPE
Visualizzare le voci tasto SCOPE
(oscilloscopio).
2 F4 Aprire il menu WAVEFORM OPTIONS
(opzioni forma d'onda).
3 Passare a Average (Media):
4
ENTER
Selezionare On... (Attiva) per
aprire il menu
AVERAGE (media).
5
ENTER
Selezionare Average factor:
Average 64 (Fattore media:
fattore 64). Questa funzione
effettua una media degli esiti di
64 acquisizioni.
6
ENTER
Selezionare Average: Normal
(Media: Normale) o Smart
(Media: Rapida), vedere di
seguito
E' possibile utilizzare le funzioni di media per eliminare
disturbi sporadici o non correlati della forma d'onda senza
perdita di ampiezza di banda. Esempi di forme d'onda con
e senza filtraggio sono illustrati nella Figura 9.
Media rapida
Nella modalità normale di determinazione del valore
medio, deviazioni occasionali in una forma d'onda
provocano solo la distorsione della forma d'onda media e
non sono visualizzate chiaramente sulla schermata.
Quando un segnale cambia realmente, ad esempio
quando si sposta la sonda in vari punti, occorre del tempo
prima che la nuova forma d'onda sia stabile. Con la
funzione di determinazione rapida del valore medio, è
possibile spostare rapidamente la sonda in vari punti e le
variazioni accidentali di una forma d'onda vengono
