Utilizzo delle funzioni di oscilloscopio e misuratore
Acquisizione di forme d'onda
1
29
Presenza di forme d'onda disturbate
Per sopprimere i disturbi ad alta frequenza sulle forme
d'onda, è possibile limitare l'ampiezza di banda attuale a
20 kHz o 20 MHz. Tale funzione attenua la forma d'onda
visualizzata. Per la stessa ragione, essa migliora il
triggering sulla forma d'onda.

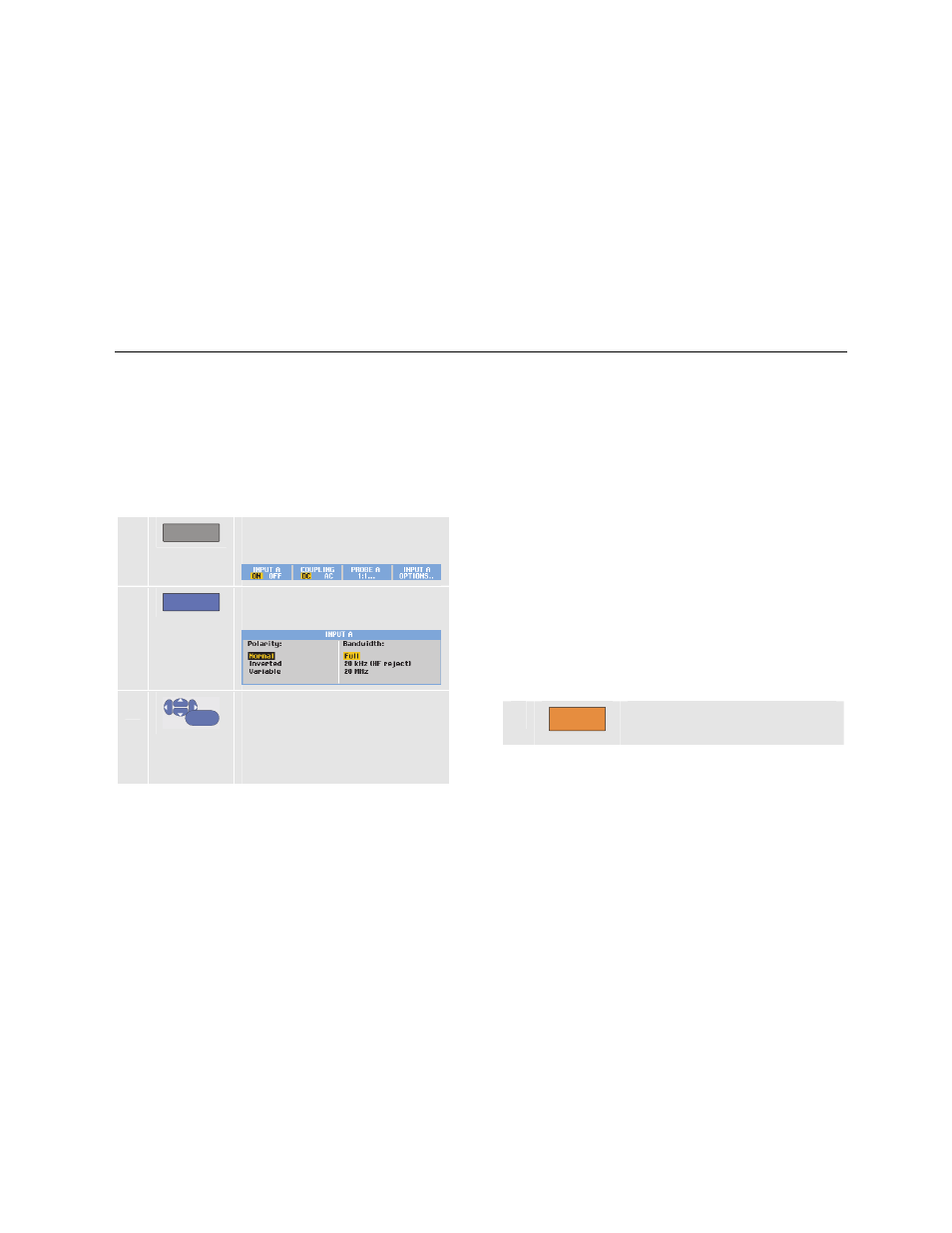

Per selezionare HF reject (Reiezione HF), ad esempio
sull'ingresso A, procedere come segue:
1 A Visualizzare le voci tasto INPUT A
(ingresso a).
2 F4 Aprire il menu INPUT A (ingresso
a).
3
ENTER
Passare a Bandwidth:
(Ampiezza di banda) e
selezionare 20 kHz (HF reject)
(Reiezione HF) per accettare la
limitazione di ampiezza di banda.
Suggerimento
Per sopprimere il disturbo senza perdere
ampiezza di banda, utilizzare la funzione di
media o disattivare al funzione Display Glitches
(Visualizzazione di falsi segnali).
Uso delle funzioni matematiche +, -, x, modalità
XY
È possibile sommare (+), sottrarre (-) o moltiplicare (x) due
forme d'onda. Lo strumento di misura visualizza il risultato
matematico della forma d'onda e le forme d'onda
sorgente.
La modalità XY fornisce un grafico con un ingresso
sull'asse verticale e con il secondo ingresso sull'asse
orizzontale.
Le funzioni matematiche eseguono un'operazione da
punto a punto sulle forme d'onda interessate.
Per utilizzare una funzione matematica, procedere come
segue:
1
SCOPE
Visualizzare le voci tasto SCOPE
(oscilloscopio).
