190M Series Medical ScopeMeter
Manuale d'Uso
32
6
ENTER
Selezionare Window: Auto
(Visualizzazione automatica),
Hanning, Hamming o None
(nessuna visualizzazione).

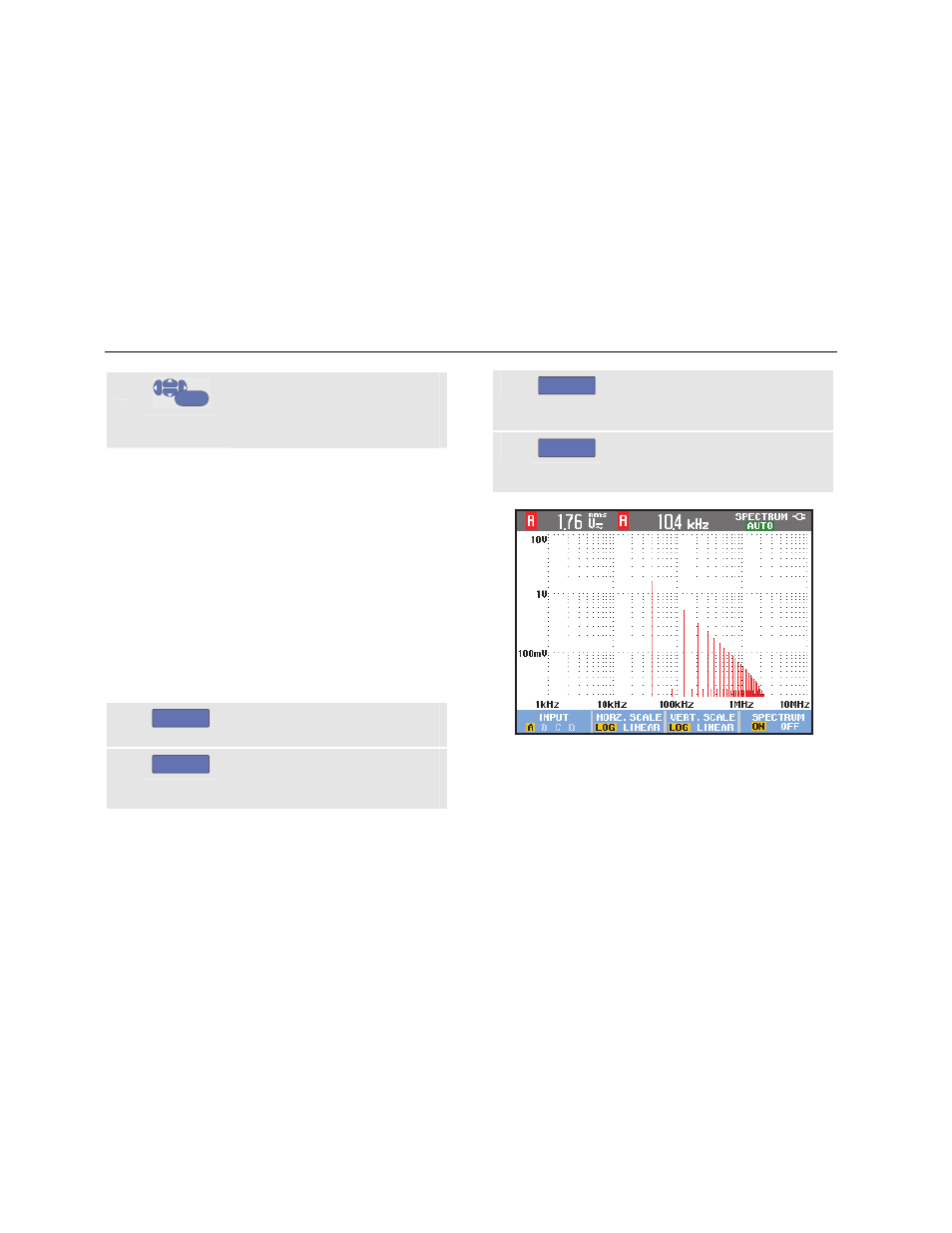

Viene visualizzata una schermata simile a quella illustrata
nella Figura 11.
Verificare che la parte superiore destra della schermata
visualizzi la scritta SPECTRUM (SPETTRO).
Se visualizza LOW AMPL (AMPIEZZA BASSA) non è
possibile eseguire una misura dello spettro poiché
l'ampiezza della forma d'onda è troppo bassa.
Se viene visualizzata la scritta WRONG TB (BASE DEI
TEMPI ERRATA), l'impostazione della base dei tempi non
consente allo strumento di misura di visualizzare un
risultato FFT. Il tempo potrebbe essere troppo lento, con
conseguente problema di aliasing (o ripiegamento);
oppure troppo veloce non consentendo la visualizzazione
completa di almeno un periodo completo del segnale.
7
F1
Eseguire un'analisi dello spettro
sulla traccia A, B, C o D.
8
F2
Impostare la scala di ampiezza
orizzontale su Linear (Lineare) o
Logarithmic (Logaritmica).
9
F3
Impostare la scala di ampiezza
verticale su Linear (Lineare) o
Logarithmic (Logaritmica).
10
F4
Attivare o disattivare la funzione di
spettro (funzione di
attivazione/disattivazione).
Figura 11. Misura dello spettro
