5 Selezionare l'ampiezza di un
inviluppo supplementare da
aggiungere alla forma d'onda
momentanea.
6
ENTER
Memorizzare la forma d'onda
momentanea e visualizzarla in
modo permanente come
riferimento. Il display visualizza
anche la forma d'onda effettiva.
Per richiamare dalla memoria una forma d'onda salvata e
utilizzarla come forma d'onda di riferimento, vedere anche
Capitolo 5 Richiamo delle schermate con impostazioni
associate.

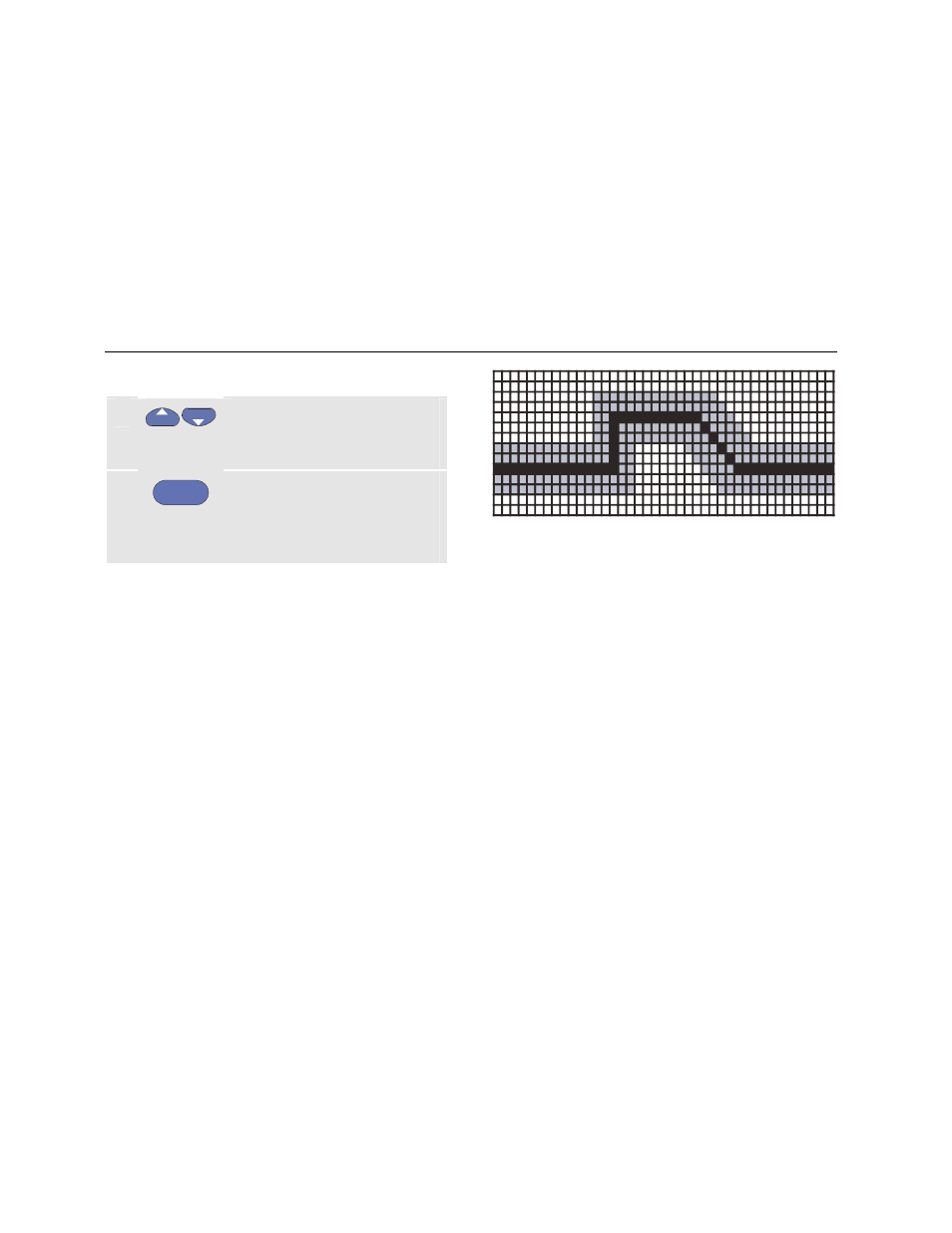

Esempio di forma d'onda di riferimento con un inviluppo
supplementare di
± 2 pixel:
pixel neri: forma d'onda di base
pixel grigi: inviluppo di ± 2 pixel
1 pixel verticale sul display è 0,04 x intervallo/div 1 pixel
orizzontale sul display è 0,0333 x intervallo/div.
Test passa/non passa
È possibile utilizzare una forma d'onda di riferimento come
modello di test per la forma d'onda effettiva. Se almeno un
campione di una forma d'onda non rientra nel modello di
test, verrà memorizzata la schermata dell'oscilloscopio
con l'esito del test (non riuscito o riuscito). È possibile
memorizzare fino a 100 schermate. Se la memoria è
piena, la prima schermata verrà eliminata per poter
memorizzare la schermata nuova.
La forma d'onda di riferimento più appropriata per il test
passa - non passa è l'inviluppo di una forma d'onda.
