190M Series Medical ScopeMeter
Manuale d'Uso
40
Il valore del resistore viene visualizzato in ohm.
Controllare inoltre che venga visualizzato l'istogramma
(vedere Figura 15).

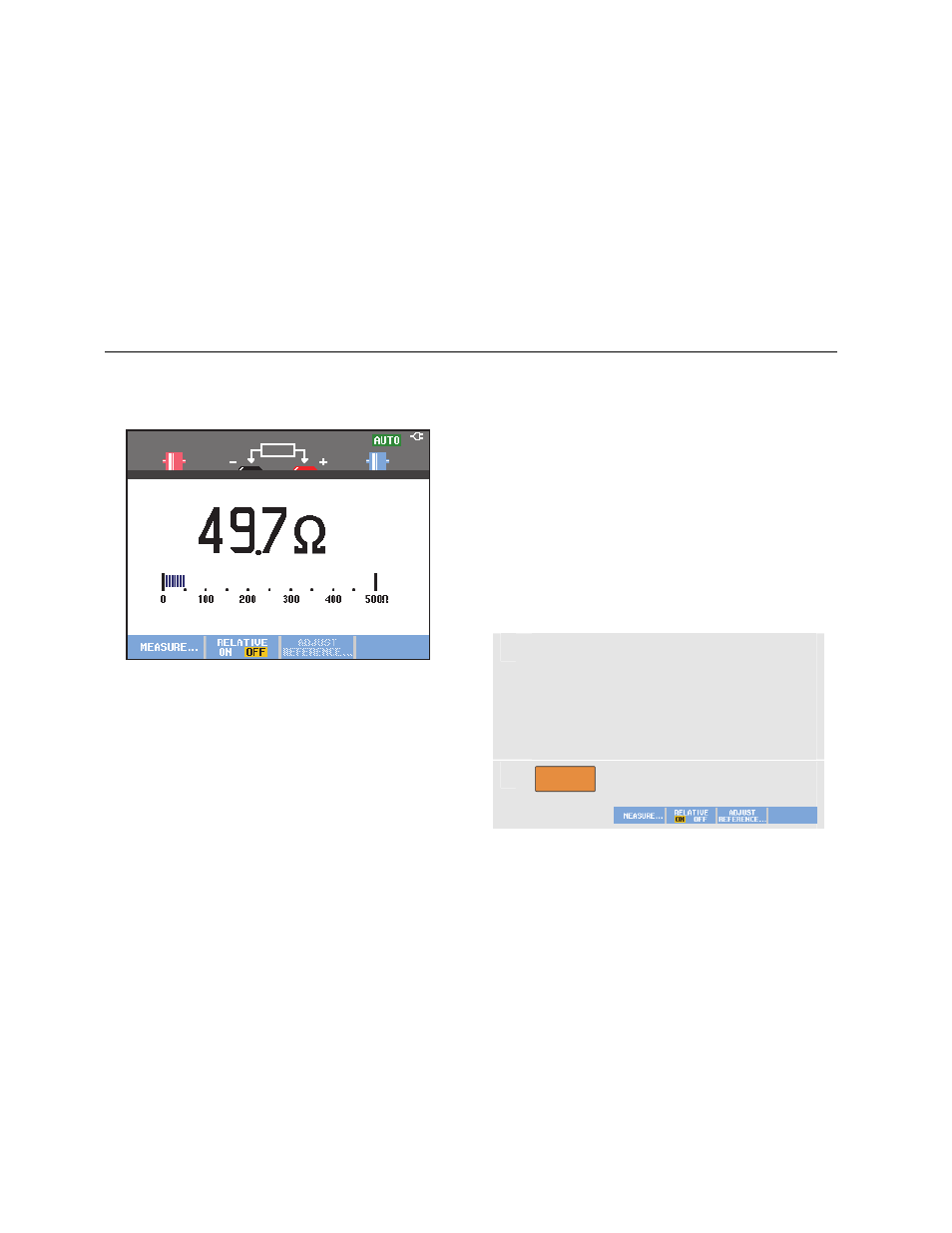

Figura 15. Dati valore del resistore
Esecuzione di una misura di corrente
La corrente può essere rilevata sia in modalità Scope
(Oscilloscopio) che Meter (Misuratore). La modalità Scope
(Oscilloscopio) ha il vantaggio di visualizzare forme d'onda
mentre si eseguono le misure. La modalità Meter
(Misuratore) ha il vantaggio di offrire un'alta risoluzione
della misura.
L'esempio che segue indica una misura di corrente tipica
in modalità Meter (Misuratore).
XW Avvertenza
Leggere attentamente le istruzioni sulla
sonda di corrente utilizzata.
Per impostare lo strumento di misura, procedere come
segue:
1 Collegare una sonda di corrente (ad esempio,
Fluke 024-74, opzionale) dalle uscite per
connettori a banana da 4 mm al conduttore da
misurare.
Accertarsi che i connettori rosso e nero della
sonda corrispondano agli ingressi rosso e nero
del connettore a banana (vedere Figura 16).
2
METER
Visualizzare le voci tasto METER
(misuratore).
