Utilizzo delle funzioni di oscilloscopio e misuratore
Acquisizione di forme d'onda
1
31
Uso dello spettro della funzione matematica
(FFT)
La funzione Spectrum (Spettro) mostra il contenuto dello
spettro della forma d'onda dell'ingresso A, B, C o D nel
colore della traccia dell'ingresso. Questa funzione esegue
una Fast Fourier Transform (FFT, trasformata veloce di
Fourier) per trasformare l'ampiezza della forma d'onda dal
dominio temporale al dominio della frequenza.
Per ridurre l'effetto di lobi laterali (dispersione) è
consigliabile utilizzare la funzione di visualizzazione
automatica. In questo modo, la parte di forma d'onda
analizzata viene adattata automaticamente a un numero
completo di cicli.
Selezionando Hanning, Hamming o nessuna
visualizzazione si ottiene un aggiornamento più rapido ma
anche una dispersione maggiore.
Accertarsi che l'intera ampiezza della forma d'onda sia
inclusa nello schermo.

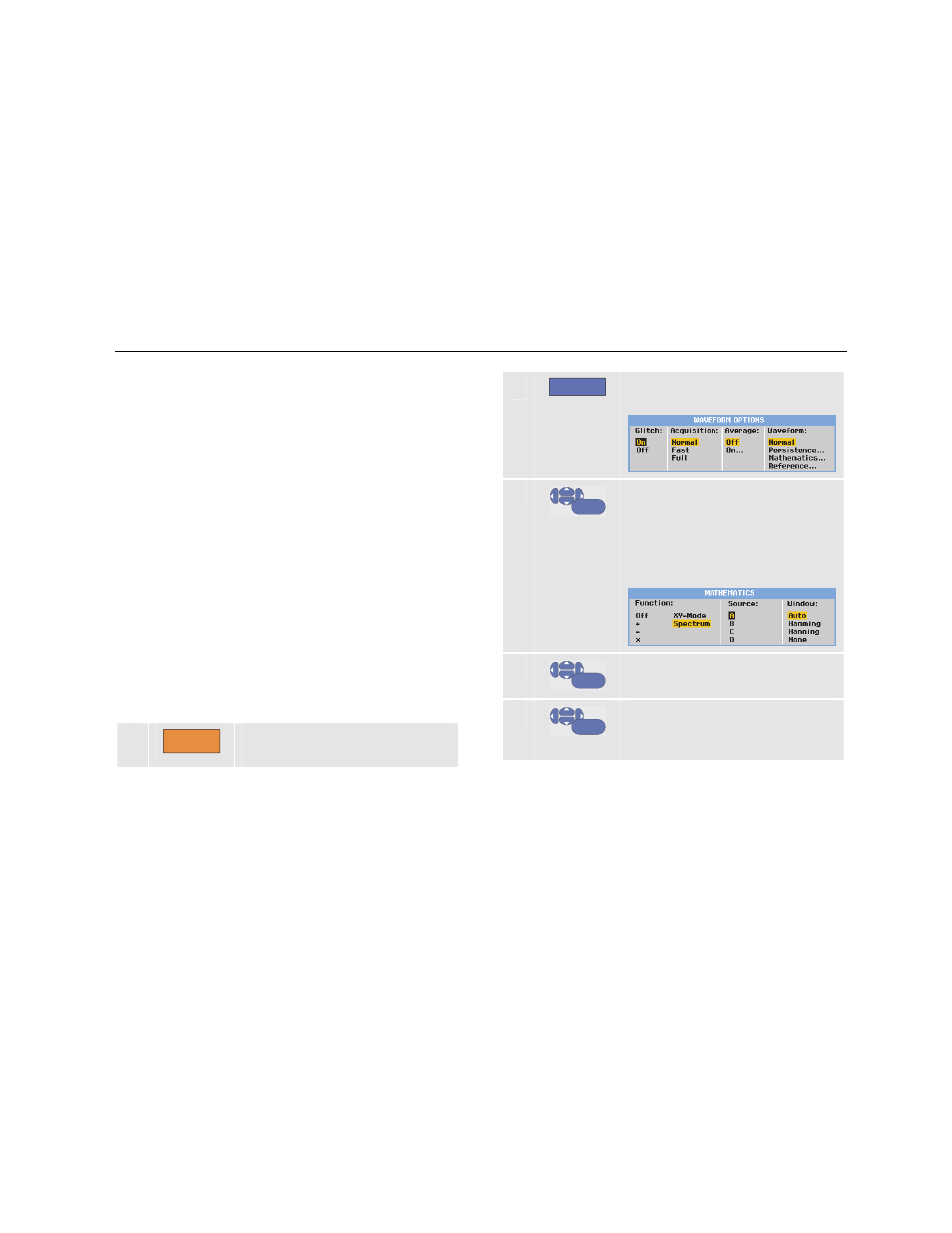

Per utilizzare la funzione Spectrum (Spettro), procedere
come segue:
1
SCOPE
Visualizzare le voci tasto SCOPE
(oscilloscopio).
2 F4 Aprire il menu Waveform Options
(Opzioni forma d’onda).
3
ENTER
Passare a Waveform: (Forma
d'onda) e selezionare
Mathematics... (Funzioni
matematiche) per aprire il menu
Mathematics (Funzioni
matematiche).
4
ENTER
Selezionare Function: Spectrum
(Funzione: Spettro).
5
ENTER
Selezionare la forma d'onda
sorgente per lo spettro: Source:
(Sorgente:) A, B, C o D
