MANUALE D'USO PER LE MARK 3 ITALIANO 71569109 08-06

Pagina 72 di 76

flowserve.com

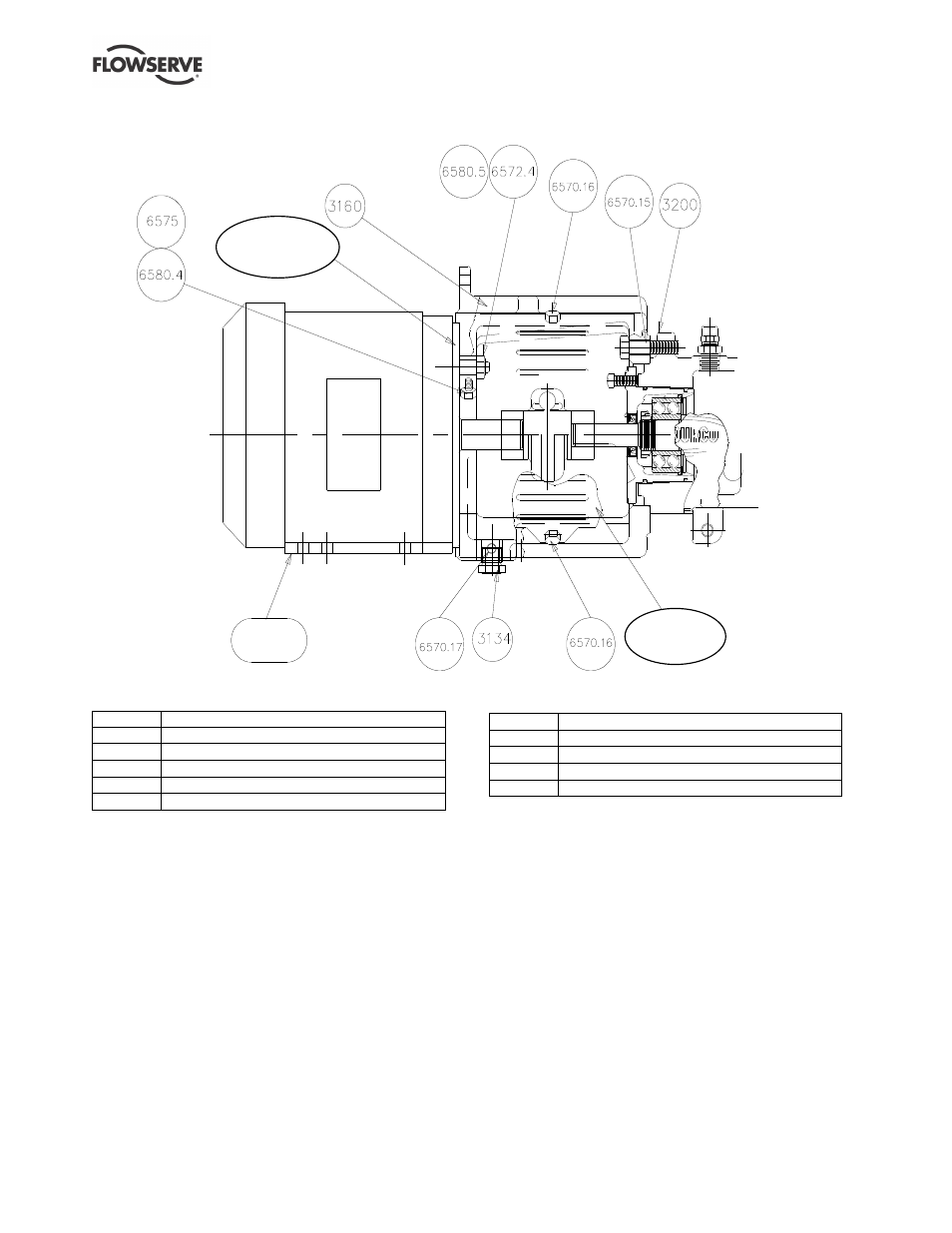

8.9 Adattatore misura C Mark 3, Gruppo 1 e Gruppo 2

Articolo

Descrizione

3134

Piedino di supporto

3160

Colonna motore - misura C

3200

Sede di supporto

6570.15

Vite – sede di supporto

6570.16

Vite – coprigiunto


8.10 Disegno di disposizione generale

Il disegno d'ingombro tipico e tutti gli altri disegni

specifici previsti dal Contratto verranno spediti

separatamente all'Acquirente a meno che il contratto

non richieda specificamente l'inclusione nel Manuale

d'uso. Se necessarie, le copie di altri disegni inviati

separatamente all'acquirente sono ottenibili presso

l'acquirente e conservate con queste istruzioni per

l'utente.

6570.17

Vite – vite di arresto piedino

6572.4

Perno – motore

6575

Vite di sollevamento

6580.4

Dado – controdado vite di sollevamento

6580.5

Dado – motore

Giunto di

protezione

Motore

Distanziatore
