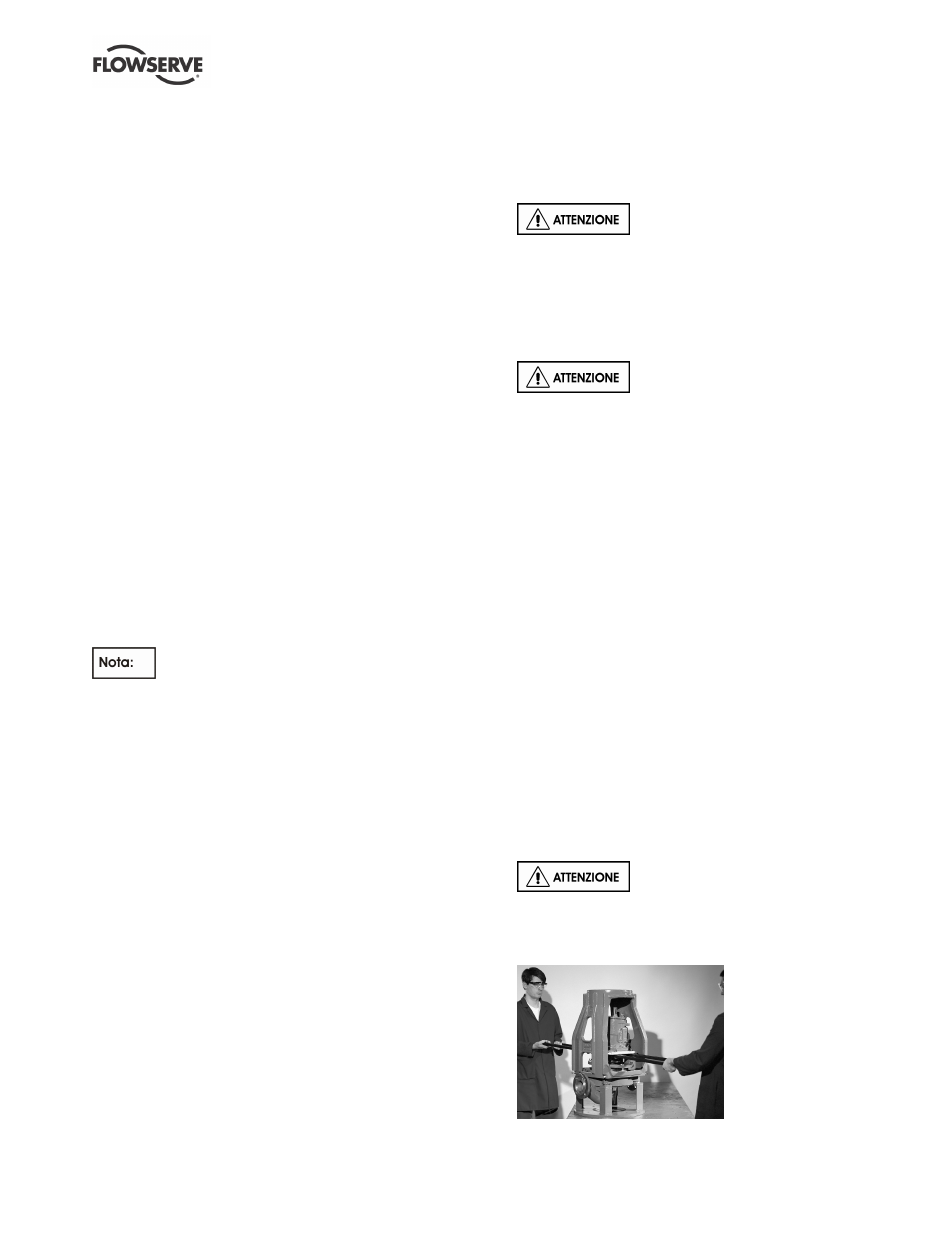

Flowserve Mark 3 Durco - Manuale (Pagina 48)

MANUALE D'USO PER LE MARK 3 ITALIANO 71569109 08-06
Pagina 48 di 76 flowserve.com
Far girare in senso antiorario il cuscinetto di supporto
finché il secondo contrassegno sul cuscinetto di
supporto non si allinea con il contrassegno iniziale
sulla sede di supporto. Infine per bloccare in sede il
cuscinetto di supporto, serrare in modo uniforme le
viti di fissaggio [6570.3] procedendo per passi
incrementali fino a raggiungere la coppia finale. A
questo punto il gioco registrato della girante dal corpo
è di 0.7 mm (0.028 in.).
La procedura descritta sopra è abbastanza semplice
quando si esegue la registrazione finale della girante.
Risulta tuttavia abbastanza complicata quando si esegue
la registrazione preliminare per determinare la posizione
della tenuta meccanica. A tal fine, è consigliata la
procedura riportata di seguito. Prima che la pompa
venga messa fuori servizio, regolare la girante finché non
tocca il corpo, quindi far ruotare il cuscinetto di supporto
fino ad ottenere il gioco desiderato della girante.
Contrassegnare questa posizione sul cuscinetto di
supporto, quindi far girare il cuscinetto di supporto finché
la girante non entra in contatto con la piastra di
protezione posteriore. Registrare la distanza dalla
registrazione desiderata del gioco della girante fino al
punto in cui la girante entra in contatto con la piastra di
protezione posteriore. A questo punto la pompa può
essere rimossa dal corpo e portata in officina per la
manutenzione. Al momento di registrare la tenuta, la
girante viene sistemata in base alla distanza dalla piastra
di protezione posteriore precedentemente registrata.
La tecnica sopra indicata è valida solo se
vengono reinstallati tutti i componenti originali della
pompa. Se viene sostituito il corpo, la copertura, la
girante o l'albero, questa procedura non deve essere
utilizzata.
6.6.3 Installazione e registrazione del gioco per le
pompe Sealmatic
Installare il propulsatore [2000.1] e le coperture [1220 e
1220.1] conformemente a quanto descritto nella
sezione 6.9.3. Installare una guida per tenuta
disponibile nel kit di utensili Mark 3 per mantenere in
sede il propulsatore. Registrare il propulsatore a 0.38 -
0.51 mm (0.015 - 0.020 in.) dalla protezione, seguendo
le istruzioni della sezione 6.6.1. Infine per bloccare il
cuscinetto di supporto in sede, serrare in modo
uniforme le viti di fissaggio [6570.3] procedendo per
passi incrementali fino a raggiungere la coppia finale.
Rimuovere la guida per tenuta e installare la girante.
Controllare la registrazione della girante con un calibro
a spessori. Il gioco deve essere compreso tra 0.38 e
0.51 mm (0.015 - 0.020 in.). Se il gioco non rientra nei
valori indicati, deve essere registrato nuovamente per
ottenere gioco in corrispondenza del propulsatore e
della girante.
6.7 Smontaggio
6.7.1 Rimozione del lato alimentazione
a) Prima di eseguire qualsiasi intervento, scollegare il
motore dall'alimentazione e bloccarlo fuori linea.
Per evitare lesioni alle persone,
isolare l'alimentazione del motore.
b) Chiudere le valvole di scarico e di aspirazione,
quindi scaricare tutto il liquido dalla pompa.
c) Chiudere tutte le valvole sulle apparecchiature
ausiliarie e sulle tubazioni, quindi scollegare le
tubazioni ausiliarie.
d) Se necessario, decontaminare la pompa.
Se le pompe Mark 3 devono
contenere sostanze pericolose, è importante
seguire le indicazioni di sicurezza dell'impianto
onde evitare lesioni alle persone o morte.
e) Rimuovere il coprigiunto. (Vedere la sezione 5.5.)
f) Rimuovere il distanziatore dal giunto. Le pompe
in presa diretta richiedono la rimozione del
motore dall'assieme pompa. Prima della
rimozione, il motore deve essere completamente
sostenuto e i bulloni di sollevamento [6575]
devono essere allentati.
g) Rimuovere i dispositivi di fissaggio del corpo
[6580.1]. Per le pompe in-line del Gruppo 1 In-
Line, i perni [6572.1] devono essere rimossi.
h) Rimuovere i dispositivi di fissaggio che bloccano
la base della sede di supporto al basamento.
(Non applicabile per le pompe in-line).
i) Staccare l'assieme lato alimentazione, coperchio
posteriore e camera di tenuta dal corpo. Per le
pompe in-line, il modo più semplice per
rimuovere il lato alimentazione consiste nel
rimuovere prima il motore e l'adattatore del
motore con una gru. Tuttavia questo metodo non
è spesso pratico e il lato alimentazione va
rimosso manualmente. Questa operazione è
illustrata nelle figura 6-7, 6-8 e 6-9. Eliminare
guarnizione corpo/copertura [4590.1].
L'assieme lato alimentazione e
copertura posteriore è pesante. È importante
seguire le indicazioni per la sicurezza
dell'impianto quando la si solleva.
j) Trasportare l'assieme in officina.
Figura 6-7
