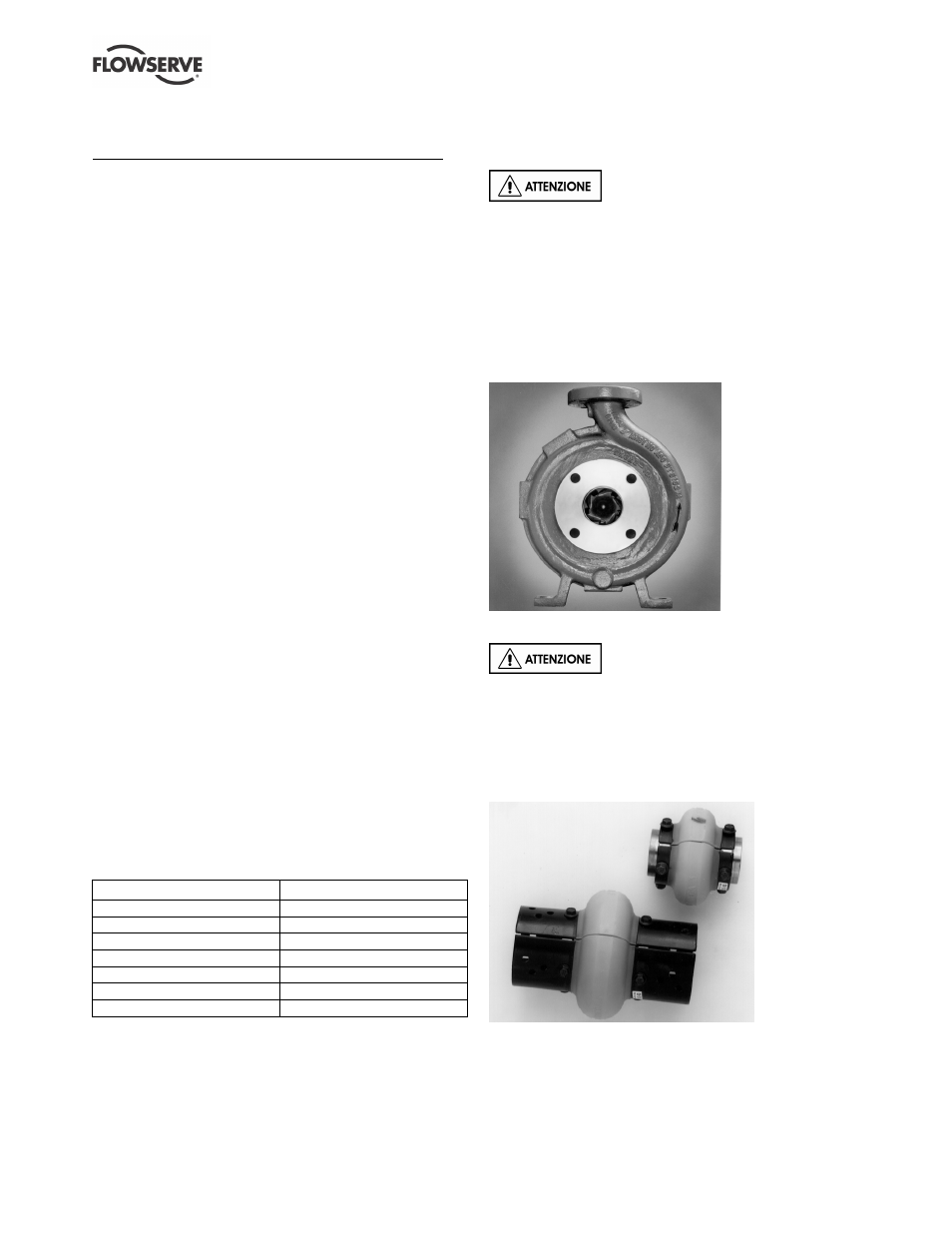

5.2.2.1 Grasso perenne

Cuscinetti con doppia protezione o a tenuta doppia

Questi cuscinetti vengono riempiti con grasso dal

produttore e non vanno rilubrificati. L'intervallo di

sostituzione per questi cuscinetti è subordinato alla

loro temperatura di esercizio e velocità. I cuscinetti

protetti funzionano perlopiù a temperature basse.

5.2.3 Nebbia d'olio

La porta d'entrata per tutte le pompe orizzontali è la

bocca chiusa NPT ½ in. che si trova in

corrispondenza della sede di supporto. Sul

cuscinetto di supporto è stato previsto un raccordo di

sfiato, oltre ad uno spurgo inferiore chiuso NPT ¼ in.

sulla sede di supporto. Vedere la sezione 4.6.6.7,

Sistema di lubrificazione a nebbia d'olio. Per i sistemi

(installazione sommersa) con spurgo della nebbia

d'olio, non consentire che il livello d'olio resti sopra la

metà del vetro spia della sede di supporto.

Non utilizzare l'anello centrifugatore per olio

opzionale per i sistemi a nebbia d'olio.

Esistono due porte d'ingresso per le pompe in-line.

Oltre al collegamento sopraindicato, la seconda bocca

d'ingresso si trova in corrispondenza della porta chiusa

NPT in. sul cuscinetto di supporto [3240]. Sul

cuscinetto di supporto è presente un raccordo filettato,

oltre ad uno scarico inferiore chiuso NPT in. sulla

sede di supporto per le pompe del Gruppo 1 e

sull'adattatore [1340] per le pompe del Gruppo 2.

5.3 Gioco della girante

Il gioco della girante è stato registrato in fabbrica in

base alla temperatura dell'applicazione al momento

dell'acquisto della pompa. (Vedere la Figura 5-12.)

Per le giranti reversibili, il gioco viene registrato sul

coperchio, mentre il gioco delle giranti aperte viene

registrato sul corpo. Se la temperatura del processo

cambia, è necessario registrare nuovamente il gioco

della girante. (Vedere la sezione 6.6.)

Figura 5-12: Registrazione del gioco della girante

Temperatura °C (°F)

Gioco mm (in.)

< 93 (200)

0.46 ± 0.08 (0.018 ± 0.003)

93 - 121 (200 - 250)

0.53 (0.021)

122 - 149 (251 - 300)

0.61 (0.024)

150 - 176 (301 - 350)

0.69 (0.027)

177 - 204 (351 - 400)

0.76 (0.030)

205 - 232 (401 - 450)

0.84 (0.033)

>232 (450)

0.91 (0.036)

Note:

1. Per 3x1.5-13 e 3x2-13 a 3 500 rpm, aggiungere 0.08 mm (0.003 in.).

2. La rotazione del cuscinetto di supporto dal centro di una

sporgenza fino al centro di quella successiva comporta uno

spostamento assiale dell'albero di 0.1 mm (0.004 in.).

3. La girante reversibile viene registrata sul coperchio, la girante

aperta sul corpo.

5.4 Senso di rotazione

5.4.1 Controllo della rotazione

È assolutamente indispensabile

controllare la rotazione del motore prima di collegare il

giunto di accoppiamento. La rotazione sbagliata della

pompa, anche per un tempo breve, può staccare e

danneggiare la girante, il corpo, l'albero e il premistoppa

sull'albero. Tutte le pompe Mark 3 girano in senso

orario quando osservate dal lato motore.

Sulla parte frontale del corpo è incisa una freccia

direzionale (come mostrato nella figura 5-13).

Assicurarsi che il motore giri nello stesso senso.

Figura 5-13

5.4.2 Installazione del giunto

Il giunto (figura 5-14) deve essere

montato seguendo le istruzioni fornite dal produttore

del giunto. Le pompe vengono spedite senza il

distanziatore installato. Se è stato installato il

distanziatore per facilitare l'allineamento, questo deve

essere rimosso prima del controllo del senso di

rotazione. Prima di installare il giunto, rimuovere il

materiale di protezione dal giunto e dall'albero.

Figura 5-14
