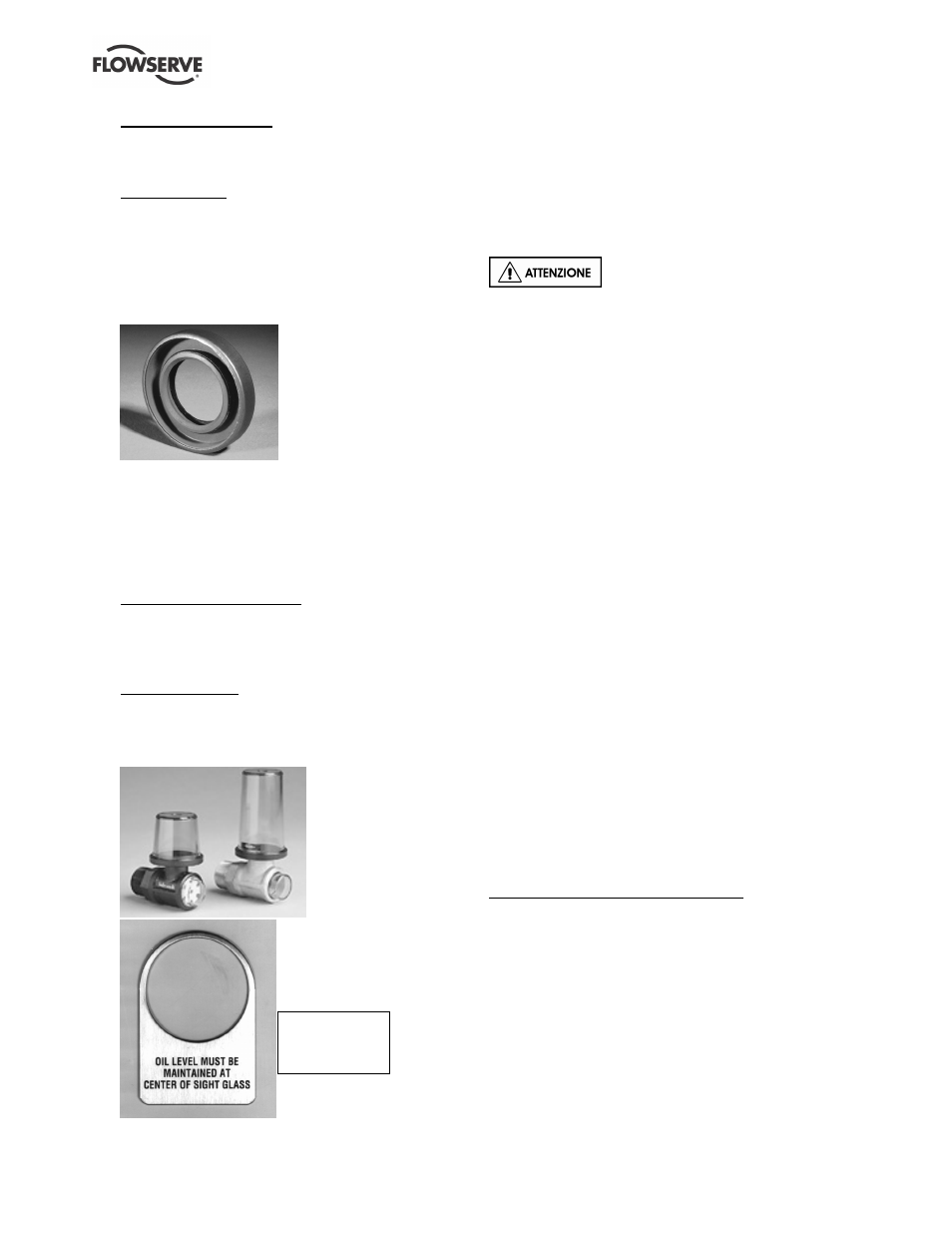

MANUALE D'USO PER LE MARK 3 ITALIANO 71569109 08-06

Pagina 51 di 76

flowserve.com

Modello in-line Mark 3

Non è presente alcun o-ring dell'adattatore

[4610.1] quando è presente un tappo di scarico

olio nell'adattatore.

Modello Mark 3

Lo smontaggio viene effettuato rimuovendo i sei

dadi esagonali [6580.8] e i bulloni senza dado

[6570.5].

cc) Se vengono usate guarnizioni a labbro [4310.1 e

4310.2] (vedere la figura 6-16), queste vanno

rimosse dal cuscinetto di supporto e

dall'adattatore, quindi vanno eliminate.

Figura 6-16

dd) Se gli isolatori per cuscinetti vengono rimossi dal

cuscinetto di supporto o dall'adattatore, non è

possibile riutilizzarli, occorre eliminarli in modo

opportuno.

ee) Se vengono utilizzate tenute magnetiche,

eseguire la manutenzione delle tenute seguendo

le istruzioni fornite dal produttore.

Modello Mark 3 e Mark 3A

Rimuovere l'oliatore/indicatore a livello visivo

Trico [3855]

(figura 6-17) e l'etichetta del livello dell'olio (figura

6-18) dalla sede di supporto.

Modello ANSI 3A

Rimuovere l'indicatore a livello visivo [3856]

(figura 5-1) e l'etichetta del livello dell'olio (figura

6-18) dalla sede di supporto.

Conservare queste parti che verranno riutilizzate.

Figura 6-17

Figura 6-18

6.8 Esame delle parti

6.8.1 Pulizia/ispezione

Tutte le parti devono essere pulite e ispezionate con

estrema cura. Si devono usare cuscinetti, O-ring,

guarnizioni e guarnizioni a labbro nuovi. Le parti che

sembrano consumate o corrose devono essere

sostituite con parti originali Flowserve.

È importante che vengano utilizzati

esclusivamente liquidi di pulizia non infiammabili e non

contaminati. Tali liquidi devono essere conformi alle

indicazioni in materia di sicurezza e ambiente

dell'impianto.

6.8.2 Misure e tolleranze critiche

Per massimizzare l'affidabilità delle pompe, è

importante che determinati parametri e dimensioni

vengano misurati e mantenuti entro le tolleranze

specificate. È importante che vengano controllate tutte

le parti. Le parti che non sono conformi alle specifiche,

devono essere sostituite con nuove parti Flowserve.

6.8.3 Parametri che devono essere controllati

dagli utenti

Flowserve esorta l'utente a verificare le misure e le

tolleranze della figura 6-19 quando viene eseguita la

manutenzione. Ciascuna misurazione è descritta in

modo dettagliato nelle pagine successive.

6.8.4 Altri parametri controllati da Flowserve

I parametri elencati sotto sono più complicati da

misurare e/o è possibile che richiedano l'uso di

apparecchiature speciali. Per questo motivo, in

genere non sono controllati dai clienti. Vengono

tuttavia monitorati da Flowserve durante il processo

di produzione e/o progettazione.

6.8.4.1 Albero e manicotto (se installato)

Sostituire se scanalati, vaiolati o consumati. Prima di

montare i cuscinetti o installare l'albero nella sede di

supporto, controllare i seguenti parametri:

Diametro/tolleranza, sotto i cuscinetti

Per garantire un aggiustaggio appropriato tra l'albero

e i cuscinetti, verificare che il diametro dell'albero

entrobordo (IB) e fuoribordo (OB) rientri sempre nei

valori minimo/massimo riportati nella figura 6-20.

Utilizzare un micrometro per controllare le dimensioni

del diametro esterno (OD) sull'albero.

6.8.4.2 Cuscinetti

Si consiglia di non riutilizzare i cuscinetti dopo la

rimozione dall'albero. Prima di montare i cuscinetti,

controllare i seguenti parametri:

Il livello dell'olio

deve essere

mantenuto a metà

del vetro spia
