MANUALE D'USO PER LE MARK 3 ITALIANO 71569109 08-06
Pagina 56 di 76 flowserve.com

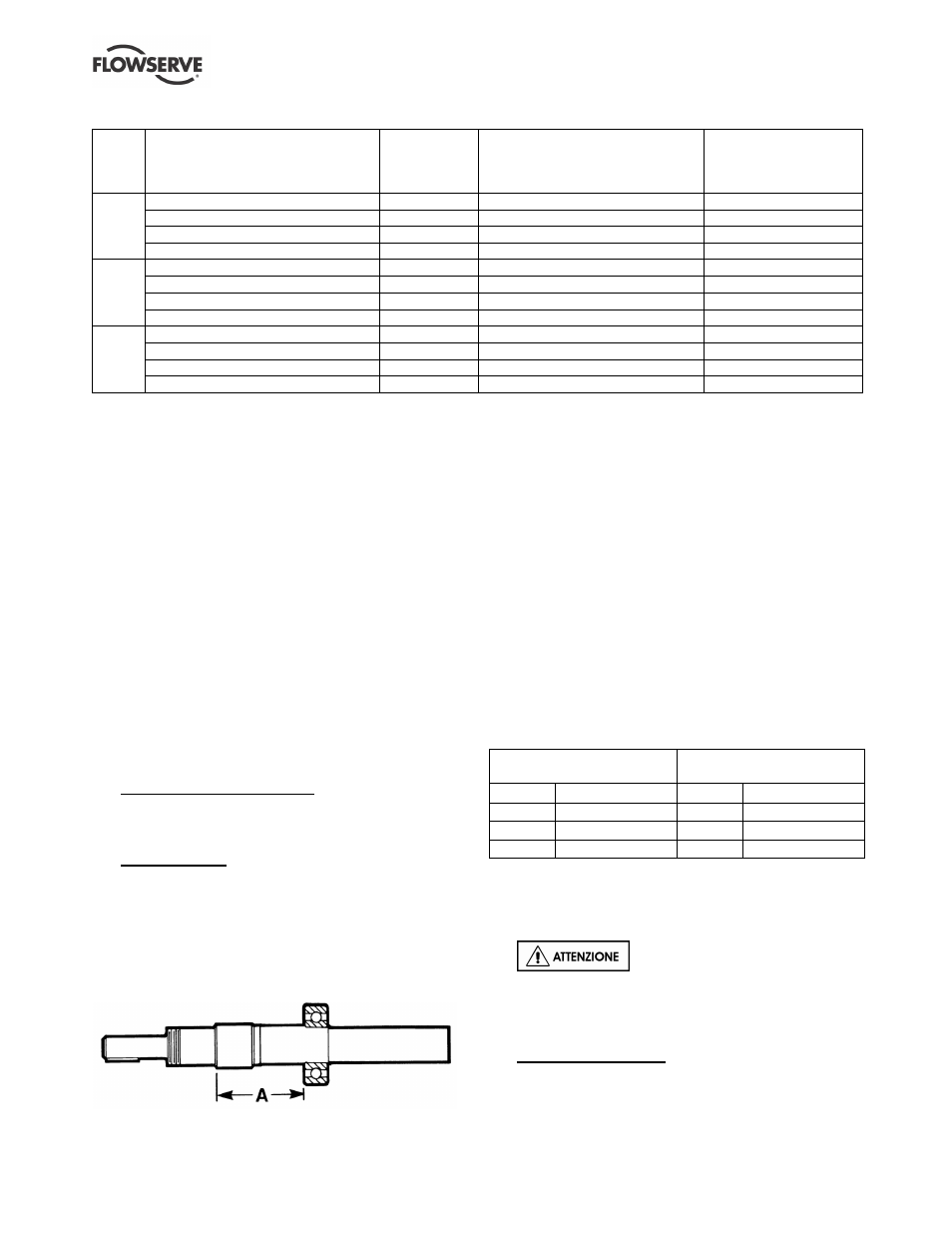

Figura 6-23: Cuscinetti Flowserve Mark 3
Gruppo Tipo di cuscinetto
Entrobordo a
fila singola,
scanalatura
profonda 5
Fuoribordo a fila doppia, contatto
angolare, scanalatura profonda 5 & 9
Fuoribordo opzionale a
contatto angolare
doppio 5
Bagno d'olio/nebbia d'olio - aperto 1 6207-C3 5306-AC3 o 3306-AC3 7306-BECBY
Lubrificabile – protezione singola 2 6207-ZC3 5306-AZC3 o 3306-AZC3 NA 6
Lubrificato a vita – a protezione doppia 3 6207-2ZC3 5306-A2ZC3 o 3306-A2ZC3 NA 7
1
Tenuta perenne – doppia tenuta 4 6207-2RS1C3 5306-A2RSC3 o 3306-A2RS1C3 NA 7
Bagno d'olio/nebbia d'olio – aperto 1 6310-C3 5310-AC3 (AHC3) o 3310-AC3 7310-BECBY
Lubrificabile – protezione singola 2 6310-ZC3 5310-AZC3 o 3310-AZC3 NA 6
Lubrificato a vita – protezione doppia 3 6310-2ZC3 5310-A2ZC3 o 3310-A2ZC3 NA 7
2
Tenuta perenne – doppia sigillatura 4 6310-2RS1C3 5310-A2RSC3 o 3310-A2RS1C3 NA 7
Bagno d'olio/nebbia d'olio – aperto 1 6314-C3 5314-AC3 o 3314-AC3 7314-BECBY
Lubrificabile – protezione singola 2 6314-ZC3 5314-AZC3 o 3314-AZC3 NA 6
Lubrificato a vita – protezione doppia 3 6314-2ZC3 5314-A2ZC3 o 3314-A2ZC3 NA 7
3
Tenuta perenne – doppia tenuta 4 6314-2RS1C3 5314-A2RSC3 o 3314-A2RS1C3 NA 7
Note:
1. Questi cuscinetti sono aperti su entrambi i lati. Sono lubrificati con bagno d'olio o nebbia d'olio.
2. Questi cuscinetti sono pre-lubrificati da Flowserve. I cuscinetti sostitutivi non sono generalmente pre-lubrificati, pertanto è necessario
che l'utente provveda ad applicarvi del grasso. Presentano una protezione singola, collocata sul lato più vicino al tampone di grasso o
al serbatoio. I cuscinetti prelevano il grasso dal serbatoio, secondo necessità. La protezione impedisce che il cuscinetto prelevi una
quantità di grasso eccessiva, che genererebbe calore. Il serbatoio del grasso è inizialmente riempito con grasso da Flowserve. Sono
forniti in dotazione i raccordi per il lubrificante, per permettere al cliente di rifornire periodicamente il grasso, come consigliato dal
produttore dei cuscinetti e/o del grasso.
3. Questi cuscinetti presentano una protezione su entrambi i lati. Sono pre-lubrificati dal produttore dei cuscinetti. Non è necessario che
l'utilizzatore provveda a lubrificare questi cuscinetti. Le protezioni non entrano in contatto con le ralle dei cuscinetti, pertanto non viene
generato calore.
4. Questi cuscinetti sono a tenuta su entrambi i lati. Sono pre-lubrificati dal produttore dei cuscinetti. Non è necessario che l'utilizzatore
provveda a lubrificare questi cuscinetti. Le tenute sono a contatto con la ralla del cuscinetto e si sfregano contro la ralla del cuscinetto,
che genera calore. Per questi cuscinetti non sono consigliate velocità superiori a 1750 r/min.
5. I codici che appaiono sono codici SKF. I cuscinetti entrobordo e fuoribordo hanno un gioco C3, superiore al "normale". Questi giochi
sono consigliati da SKF per ottimizzare la durata del cuscinetto.
6. I cuscinetti rilubrificabili a protezione singola non sono disponibili nella configurazione duplex; tuttavia è possibile utilizzare cuscinetti del
tipo aperto a bagno d'olio per la configurazione lubrificabile. Questi cuscinetti devono essere pre-lubrificati durante il montaggio. Sono
forniti in dotazione i raccordi per il lubrificante, per permettere al cliente di rifornire periodicamente il lubrificante, come consigliato dal
produttore dei cuscinetti e / o del grasso.
7. Non disponibile.
8. Tutte le configurazioni di cuscinetti sono fornite solo con intelaiatura di acciaio
9. SKF – le serie di cuscinetti 5300 e 3300 sono identiche, pertanto possono essere utilizzate in maniera intercambiabile.
a) Mettere il cuscinetto entrobordo [3011] sull'albero
[2100].
Modello Mark 3A e ANSI 3A
Il cuscinetto entrobordo deve essere sistemato
contro lo spallamento come mostrato nella figura
6-22.
Modello Mark 3
Sugli alberi del Gruppo 1 e del Gruppo 2, il
cuscinetto entrobordo come mostrato nella figura
6-24. Sugli alberi delle pompe del Gruppo 3
posizionare il cuscinetto entrobordo contro lo
spallamento.
Figura 6-24: Posizione del cuscinetto – modello
Mark 3
Albero standard Mark 3 Albero con cuscinetto
duplex Mark 3
Gruppo A Gruppo A
1 68 mm (2 11 /
16
in.) 1 61 mm (2 3 /
8
in.)
2 139 mm (5 15 /
32
in.) 2 129 mm (5 3 /
32
in.)
3 * 3 *
* Cuscinetto entrobordo posizionato contro lo spallamento.
Se il lato alimentazione è dotato di cuscinetti
lubrificati con protezione singola, vedere le figura 5-
7 e 5-8 per il corretto orientamento delle protezioni.
L'orientamento delle protezioni del
cuscinetto è diversa per le pompe orizzontali (figura
5-7) e le pompe In-Line (figura 5-8).
b) Installare il dispositivo di ritenuta del cuscinetto
sull'albero.
Cuscinetti a doppia fila
Mettere l'anello elastico [2530] sul lato fuoribordo
dell'albero e farlo scorrere nel cuscinetto
entrobordo.
