ProSYS – Manuale di Installazione e Programmazione

3-3

4. Predisposizione dell’interruttore Tamper: Prima di montare la tastiera sul muro,

controllare l’alloggiamento della molla dell’interruttore tamper verificando che sia
posizionato verticalmente affinché un tentativo di asportazione della tastiera dalla parete
generi un allarme di manomissione.

5. Chiusura del contenitore

Y Riposizionare il circuito stampato della tastiera nel contenitore verificando

che la molla dell’interruttore di manomissione vada nel suo alloggiamento.

Y Richiudere il coperchio della tastiera agganciandolo prima dalla parte

superiore e successivamente bloccandolo tramite le apposite clip ad
innesto nella parte inferiore. Ricordarsi di stringere la vite di blocco del
contenitore fornita con il prodotto.

Fase 4: Cablaggio dei Moduli al sistema ProSYS

Questo paragrafo spiega come aggiungere i vari moduli accessori al sistema ProSYS:

)

Cablaggio dei Moduli di Espansione Zone

, questa pagina

)

Cablaggio dei Moduli di Espansione Uscite

, pagina 3-4

)

Cablaggio dei Moduli di Espansione Alimentazione

, pagina 3-6

)

Cablaggio di Moduli Aggiuntivi

, pagina 3-8

Cablaggio dei Moduli di Espansione Zone

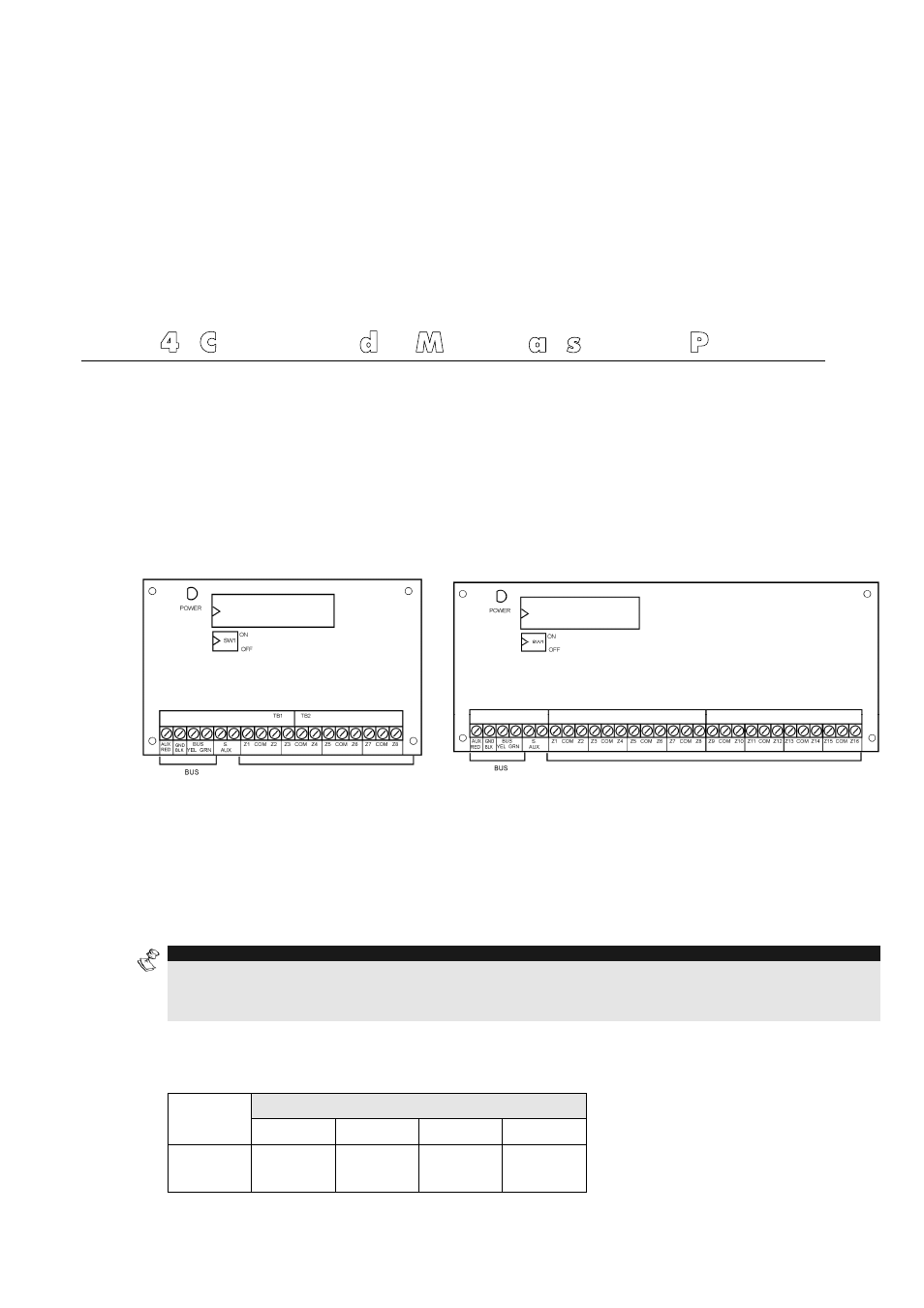

Fig. 3-3: Modulo di Espansione 8 Zone ZE8 Fig. 3-4: Modulo di Espansione 16 zone ZE16

¾

Per cablare i moduli di Espansione Zone:
1. Predisporre il banco dei microinterruttori:
Assegnare un numero di indirizzo ID

ad ognuno dei moduli di espansione zone predisponendo il banco di
microinterruttori presente sul modulo Figura 3-1 alla pagina 3-1.

NOTE:

Il primo indirizzo ID del modulo di espansione zone è 01, il secondo è 02, e via di seguito.

La prima zona del modulo di espansione zone (configurato con indirizzo ID 01) sarà sempre la zona n. 09 poiché
le prime 8 zone sono integrate nella scheda principale della centrale.

2. Cablare i morsetti di connessione al bus: Connettere i primi quattro morsetti partendo

da sinistra de modulo ai morsetti bus della scheda principale ProSys come di seguito
illustrato:

MORSETTI ESPANSIONE BUS

AUX

COM

BUS

BUS

Colore

RED

(Rosso)

BLK

(Nero)

YEL

(Giallo)

GRN

(Verde)
