ProSYS – Manuale di Installazione e Programmazione 2-5
Il secondo set di 4 morsetti alla sinistra della centrale vengono utilizzati per la connessione del BUS.
Questi morsetti vanno collegati alle tastiere e a tutti gli altri moduli di espansione del sistema.
Le connessioni sono da morsetto a morsetto con codici colore di seguito elencati:
Morsetti BUS Descrizione
AUX RED (Rosso) Alimentazione +12V dei moduli di espansione su BUS
COM BLK (Nero) Alimentazione 0V (negativo) dei moduli di espansione su BUS
BUS YEL (Giallo) Connessione segnale Dati dei moduli di espansione su BUS
BUS GRN (Verde) Connessione segnale Dati dei moduli di espansione su BUS
Per evitare possibili cadute di tensione causate dalla lunghezza dei cavi e da molti moduli collegati al
BUS, utilizzare un cavo a 4 fili di qualità e di sezione appropriata (fare riferimento alle tabelle dei cavi
riportate nel Capitolo 1, Introduzione al Sistema ProSYS).
Il BUS del sistema ProSYS supporta connessioni in parallelo da qualsiasi punto (fare riferimento alla
Figura 2-3 qui sotto). La lunghezza massima standard del BUS calcolata sommando tutte le diramazioni
è di 300 metri (vedere nota in fondo al paragrafo Note sui cavi da utilizzare del Capitolo 1).

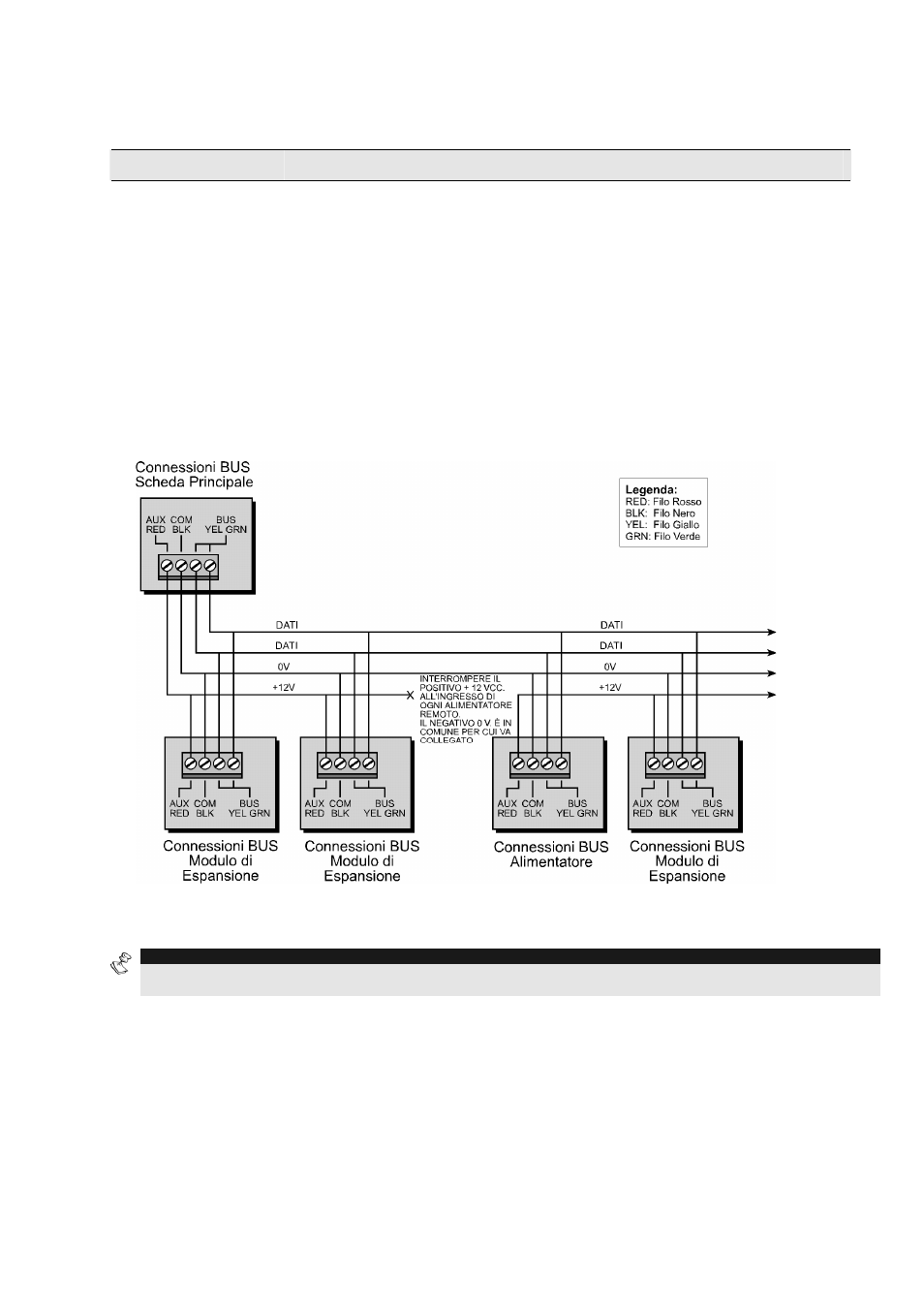

Figura 2-3: Espansione BUS a 4 fili
NOTA:
La ProSYS ha 2 interfacce BUS. Se un BUS è in corto o c’è qualsiasi tipo di problema che interrompe la
comunicazione dati, l’altro BUS continuerà a funzionare correttamente.
