2-10 ProSYS – Manuale di Installazione e Programmazione
NOTA:
La corrente massima disponibile per l’uscita UO1 è di 900mA. Collegare sempre le sirene autoalimentate che
superando i 900 mA di assorbimento con comando d’allarme e ricarica batteria rimossi in allarme. In questo modo
la sirena suonerà con la propria batteria interna senza sovraccaricare l’uscita della centrale.

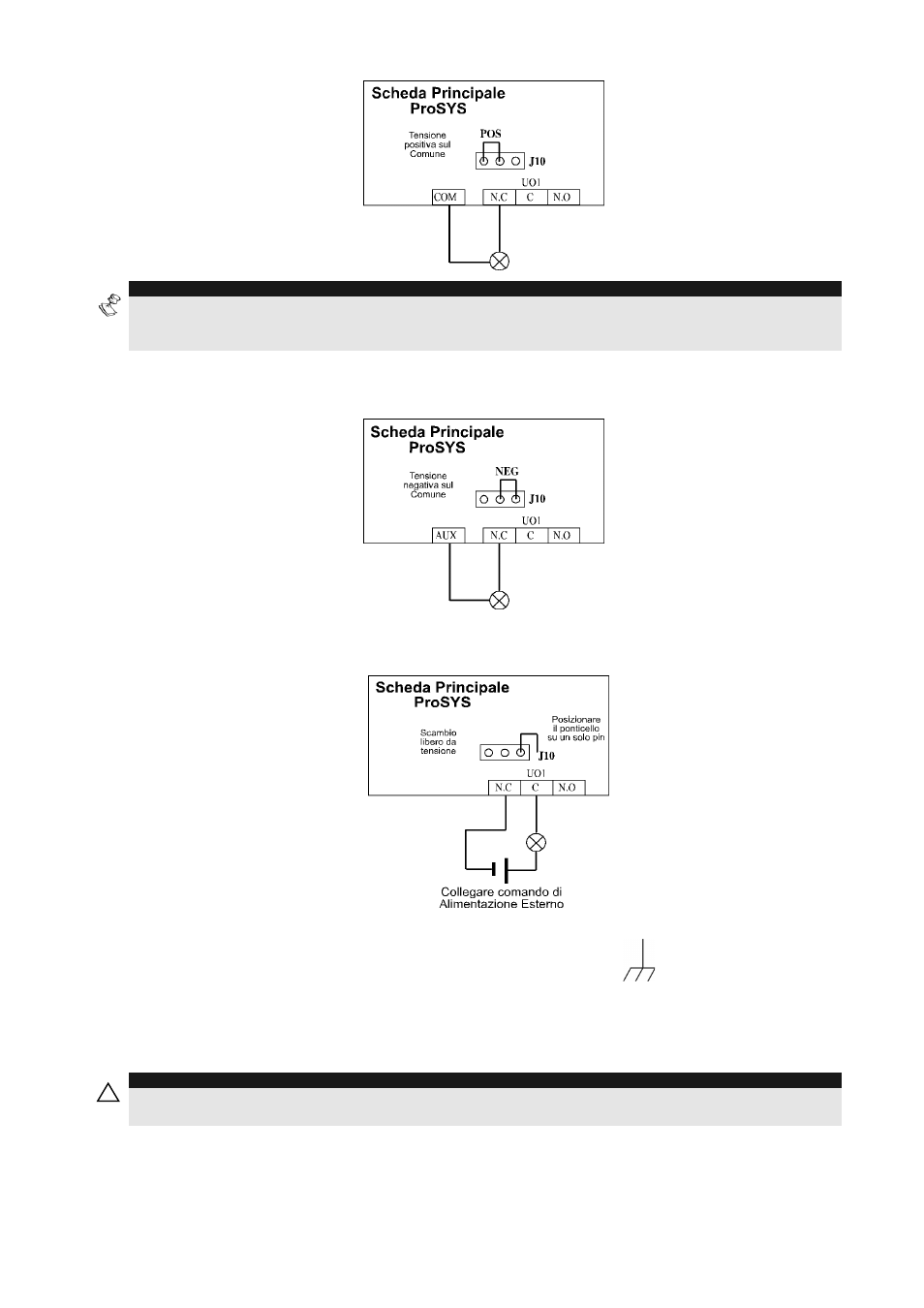

Tensione Negativa (NEG): Quando il ponticello è inserito in posizione NEG, al morsetto C (Com.
relè) è presente un riferimento negativo di alimentazione COM.
Se il ponticello J10 e inserito su di un solo pin (estratto) l’uscita UO1 non eroga alcuna tensione e
lavora con i contatti in scambio liberi da tensione.
Collegamento del morsetto di Terra (Earth)
¾
Per mettere a terra l’impianto:
Connettere il contenitore e il suo coperchio alla terra della rete elettrica così come illustrato
nello schema che segue.
!
IMPORTANTE:
La connessione della terra dell’impianto va effettuata seguendo le regole riportate negli articoli della legge 46/90
citata nelle pagine iniziali di questo capitolo.
