ProSYS – Manuale di Installazione e Programmazione 2-9
Cablaggio dell’Ingresso Tamper del Contenitore metallico
¾
Per cablare l’ingresso tamper del contenitore della centrale:
Collegare l’interruttore antimanomissione del contenitore all’ingresso tamper presente ai
morsetti BOX TMP e COM della scheda principale così come viene illustrato nella Figura 2-2
della pagina 2-4. Fare riferimento anche allo schema di seguito riportato.

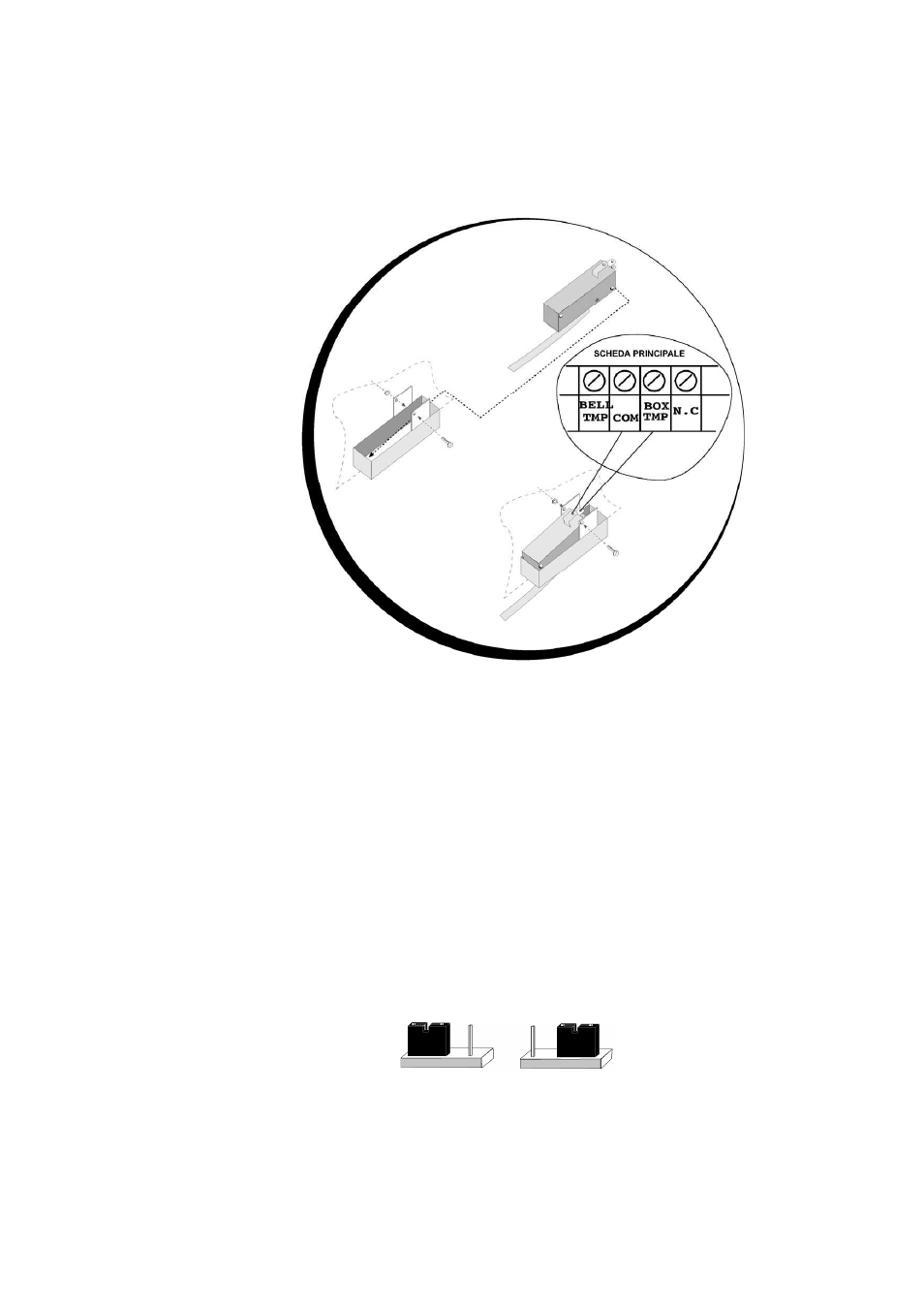

Figura 2-5: Cablaggio del Tamper del Contenitore metallico
Cablaggio delle Uscite con dispositivi Esterni
¾
Per cablare dispositivi esterni alle uscite programmabili della centrale:
Cablare i dispositivi esterni che si vogliono attivare tramite le uscite della centrale come di
seguito spiegato:
Y Uscite U01: Fare riferimento alle istruzioni del ponticello J10, descritte nella
sezione sucessiva. Per ulteriori dettagli, fare riferimento al Capitolo 3, Installazione
degli Accessori e dei Moduli di Espansione Aggiuntivi.
Y Uscite UO2-UO6: Connettere il riferimento positivo fisso di alimentazione al
morsetto AUX (+) e il negativo al morsetto dell’uscita desiderata. Le uscite da UO2
a UO6 erogano tensione negativa applicata o rimossa in funzione della
programmazione effettuata.
Predisposizione del ponticello J10
POS NEG
Figura 2-6: Predisposizione del ponticello J10
Il ponticello J10 determina il funzionamento dell’uscita UO1. L’uscita, normalmente collegata ad una
sirena esterna può funzionare nei tre modi seguenti:
Tensione Positiva (POS): Quando il ponticello è inserito in posizione POS, il morsetto C (Comune
del relè) dell’uscita eroga 13.8 Vcc.
