ProSYS – Manuale di Installazione e Programmazione 2-13
Connettori
Connettore Funzione
J1, J5 Connettore ad innesto rapido BUS 1.
J8 Connettore ad innesto rapido BUS 2.
J4
Il connettore J4 SIG IN permette il trasferimento di messaggi vocali
tra la Scheda Vocale RP200VC e la linea telefonica.
J6

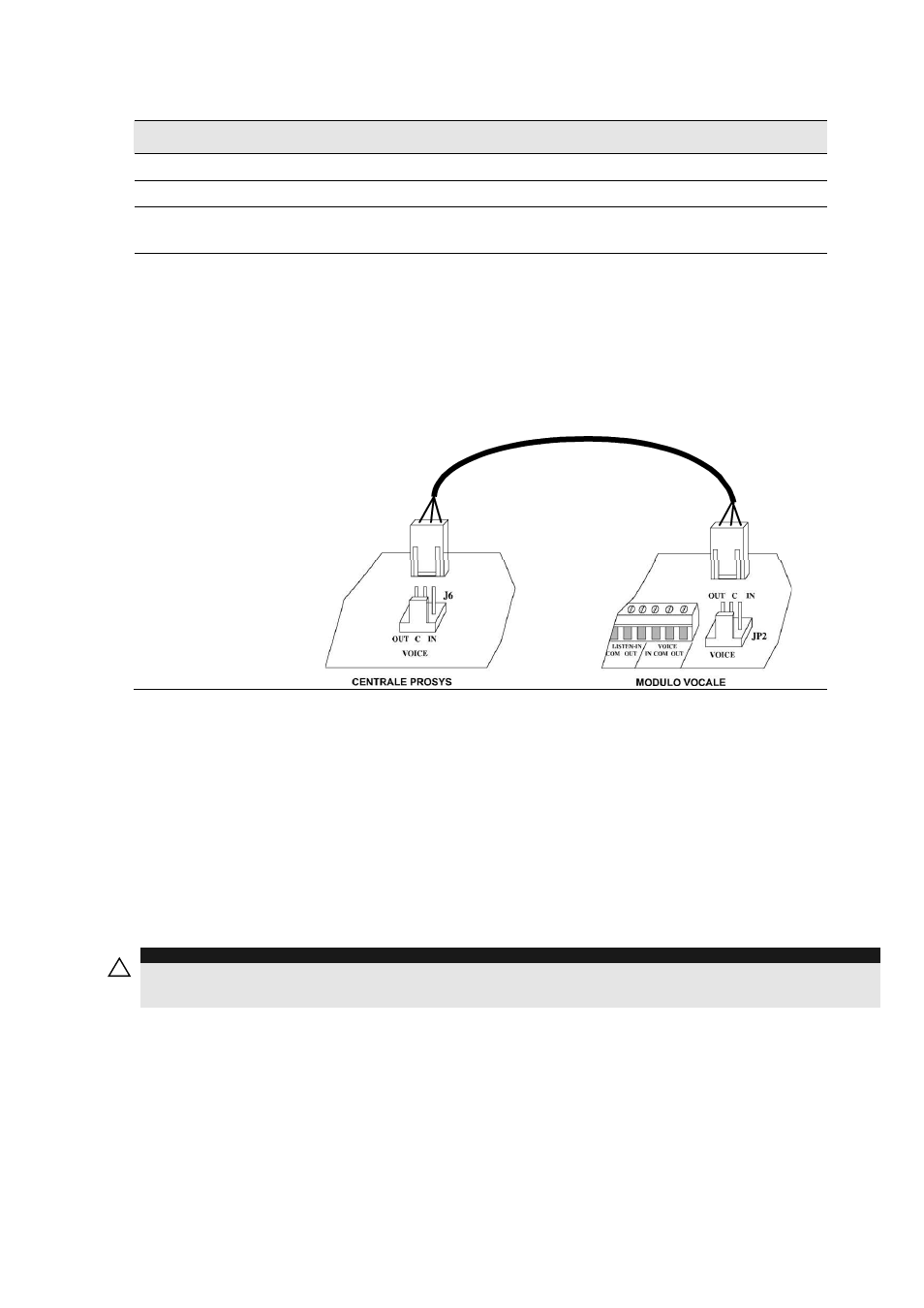

Il connettore J6 è usato per collegare i segnali audio del Modulo
Vocale Avanzato (RP128EV00ITA) alla scheda principale del
sistema ProSYS Collegare il connettore VOICE del Modulo Vocale
con il connettore VOICE (J6) della scheda principale ProSYS tramite
il cavo fornito. Questo connettore permette la comunicazione dei
segnali vocali tra il modulo vocale e la centrale durante le operazioni
di comunicazione e gestione remota. Questa connessione è
fondamentale per il corretto funzionamento del Modulo Vocale
Avanzato
Collegamento della rete elettrica 230 V ~
Effettuare la connessione alla rete elettrica dell’impianto cablando il cavo negli appositi morsetti integrati
nel blocchetto porta fusibile.
Utilizzare un cavo con guaina supplementare al fine di garantire un doppio isolamento all’interno
dell’apparecchiatura.
Il sistema deve essere collegato alla rete elettrica tramite un interruttore che deve interrompere entrambi
i poli e deve essere di tipo magnetotermico e differenziale per proteggere l’impianto da guasti verso terra
ed essere facilmente accessibile.
Utilizzare obbligatoriamente un passacavo o un raccordi di giunzione per tubo o per guaina di dimensioni
adeguate, nel caso in cui vengano utilizzati gli ingressi a sfondare del contenitore per il passaggio dei
cavi.
!
IMPORTANTE:
Non alimentare il sistema prima di aver terminato e verificato tutte le connessioni.
Lo spessore del cavo utilizzato per la connessione alla rete elettrica non deve essere inferiore a 1 mm
2
.
