Unit 251 Tasca rettangolare

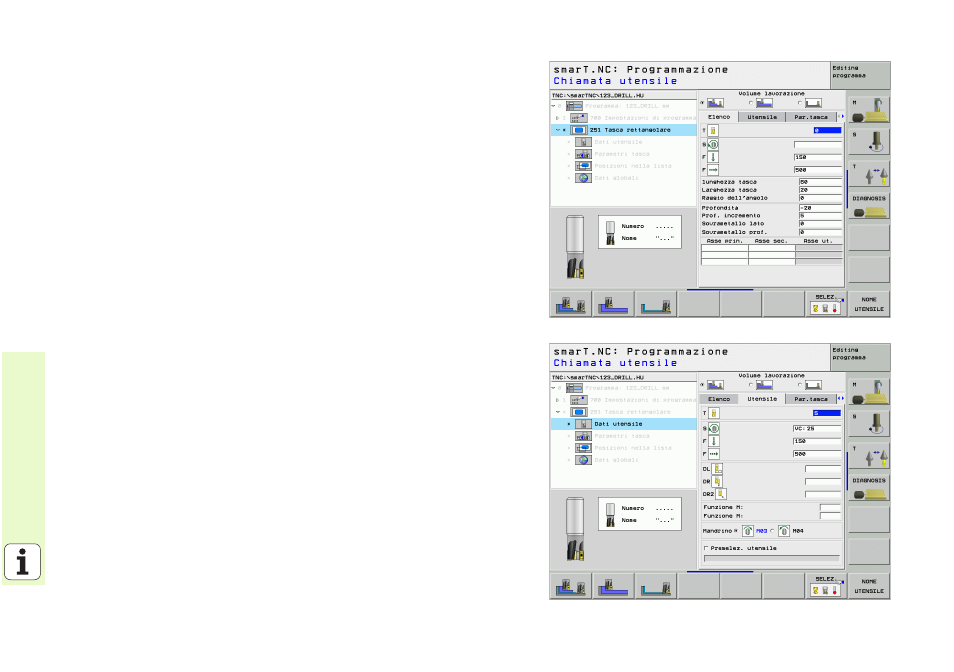

Parametri nel modulo Panoramica:

8

Tipo di lavorazione

: selezione tramite softkey di sgrossatura e

finitura, solo sgrossatura o solo finitura

8

T

: numero oppure nome utensile (commutabile tramite softkey)

8

S

: Numero di giri del mandrino [giri/min] o velocità di taglio [m/min]

8

F

: Avanzamento in accostamento in profondità [mm/min], FU [mm/giro]

o FZ [mm/dente]

8

F

: Avanzamento in fresatura [mm/min], FU [mm/giro] o FZ [mm/dente]

8

Lunghezza tasca

: lunghezza della tasca nell'asse principale

8

Larghezza tasca

: larghezza della tasca nell'asse secondario

8

Raggio dell’angolo

: se non è stato inserito, smarT.NC imposta il

raggio dell'angolo uguale a raggio utensile

8

Profondità

: profondità finale della tasca

8

Profondità di accostamento

: quota dei singoli accostamenti dell’utensile

8

Sovrametallo laterale

: sovrametallo per finitura laterale

8

Sovrametallo profondità

: sovrametallo per finitura profondità

8

Posizioni di lavorazione (vedere "Definizione delle posizioni di
lavorazione" a pagina 111.)

Parametri aggiuntivi nel modulo di dettaglio Tool:

8

DL

: valore delta lunghezza per utensile T

8

DR

: valore delta raggio per utensile T

8

DR2

: valore delta raggio 2 (raggio dell'angolo) per utensile T

8

Funzione M

: Funzioni ausiliarie M qualsiasi

8

Mandrino

: senso di rotazione del mandrino. smarT.NC imposta di serie M3

8

Preselezione utens.

: se necessario, numero dell'utensile successivo

per accelerare il cambio utensile (dipende dalla macchina)
