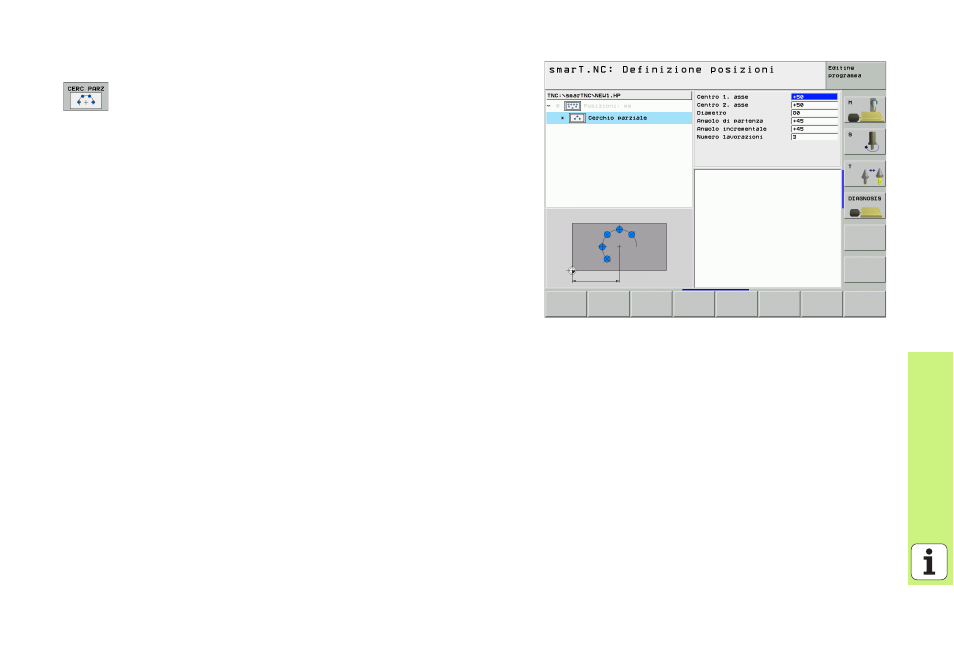

Cerchio parziale
8 Centro 1° asse : coordinata del centro del cerchio 1 nell’asse
principale del piano di lavoro
8 Centro 2° asse : coordinata del centro del cerchio 2 nell’asse
secondario del piano di lavoro
8 Diametro : diametro del cerchio
8 Angolo di partenza : angolo polare della prima posizione di
lavorazione. Asse di riferimento: asse principale del piano di
lavoro attivo (per es. X con asse utensile Z). Il valore può
essere inserito con segno positivo o negativo
8 Passo angolare : angolo polare incrementale tra due
posizioni di lavorazione. Il valore può essere inserito con
segno positivo o negativo
8 Numero di lavorazioni : numero totale di posizioni di
lavorazione sul cerchio
