HEIDENHAIN iTNC 530 (340 49x-02) Pilot - Manuale (Pagina 133)

133
G
e
nera
zi
one d
i p
ro
g
ra
mmi
di
pr
of
il
o
d
a
d
a
ti D
X
F
(o
pz
io
ne
so
ftw
a
re)

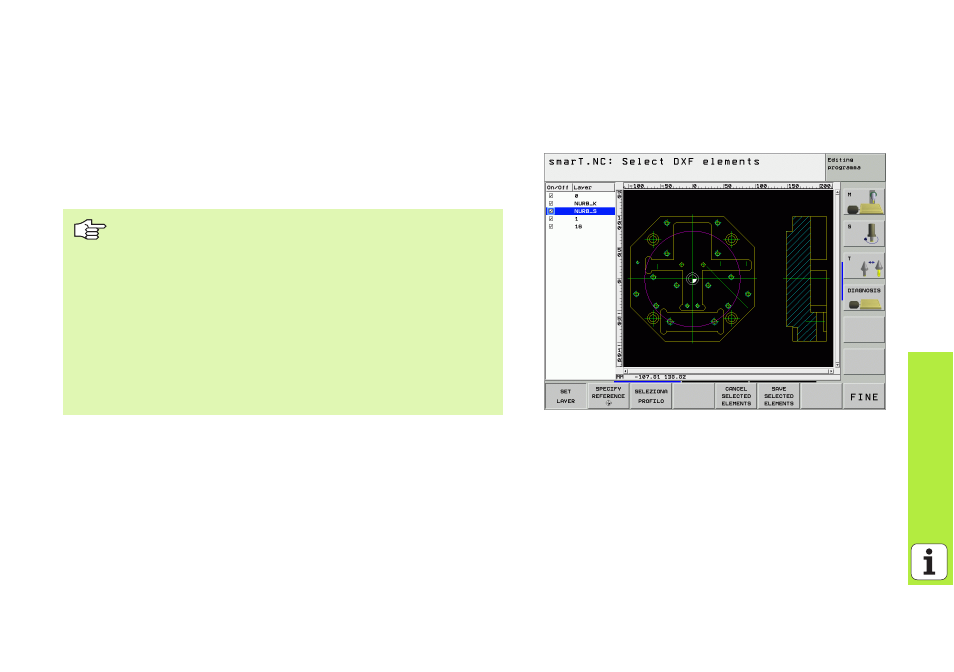

Generazione di programmi di profilo
da dati DXF (opzione software)
Impiego
I file DXF generati su un sistema CAD possono essere aperti
direttamente in smarT.NC, per estrarne profili e memorizzare questi
ultimi sotto forma di programmi di profilo (file dati .HC).
Il file DXF da elaborare deve essere memorizzato sul disco
fisso del TNC nella directory SMARTNC.
Il file DXF da aprire deve contenere almeno un layer.
Il TNC supporta il formato DXF più diffuso R12
(corrispondente a AC1009).
I seguenti elementi DXF sono selezionabili come profilo:
„ LINE (retta)
„
CIRCLE (cerchio completo)
„
ARC (cerchio parziale)
