Definizion

e d

e

lle po

sizio

n

i di

lavora

zione

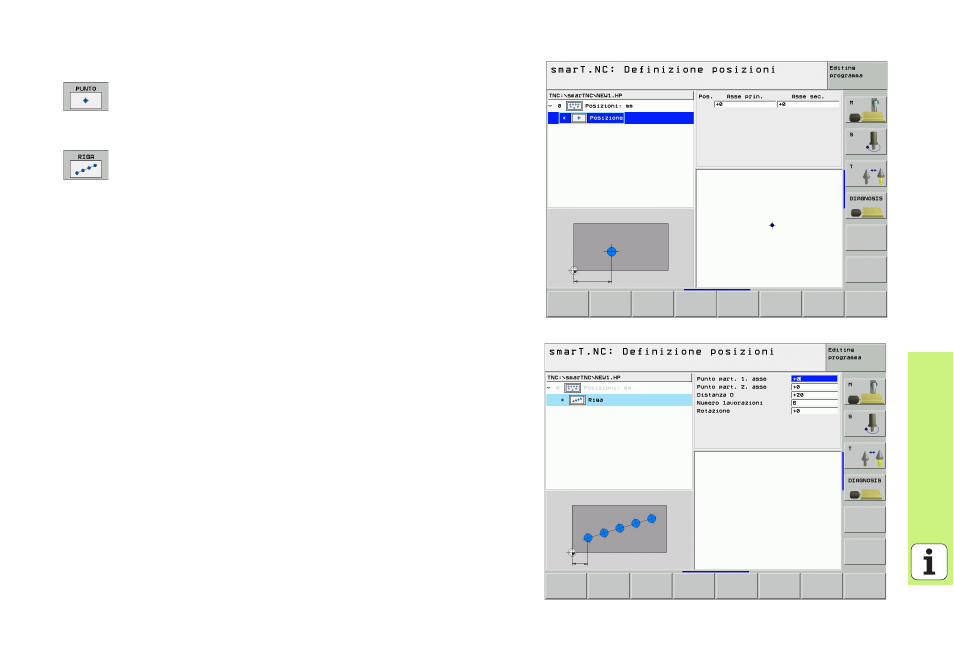

Punto singolo, cartesiano

8

X

: coordinata nell’asse principale del piano di lavoro

8

Y

: coordinata nell’asse secondario del piano di lavoro

Riga singola, diritta o ruotata

8

Punto di partenza 1° asse

: coordinata del punto di

partenza della riga nell’asse principale del piano di lavoro

8

Punto di partenza 2° asse

: coordinata del punto di

partenza della riga nell’asse secondario del piano di lavoro

8

Distanza

: distanza tra le posizioni di lavorazione. Il valore

può essere inserito con segno positivo o negativo

8

Numero di lavorazioni

: numero totale di posizioni di

lavorazione

8

ROTAZIONE

: angolo di rotazione intorno al punto di partenza

inserito. Asse di riferimento: asse principale del piano di
lavoro attivo (per es. X con asse utensile Z). Il valore può
essere inserito con segno positivo o negativo
