Definizion

e d

e

i p

rofili

Avvio della programmazione dei profili da un modulo

8

Selezionare il modo operativo smarT.NC

8

Selezionare un passo di lavorazione qualsiasi in cui siano
richiesti programmi di profilo (UNIT 122, UNIT 125)

8

Selezionare il campo di inserimento in cui si deve definire il

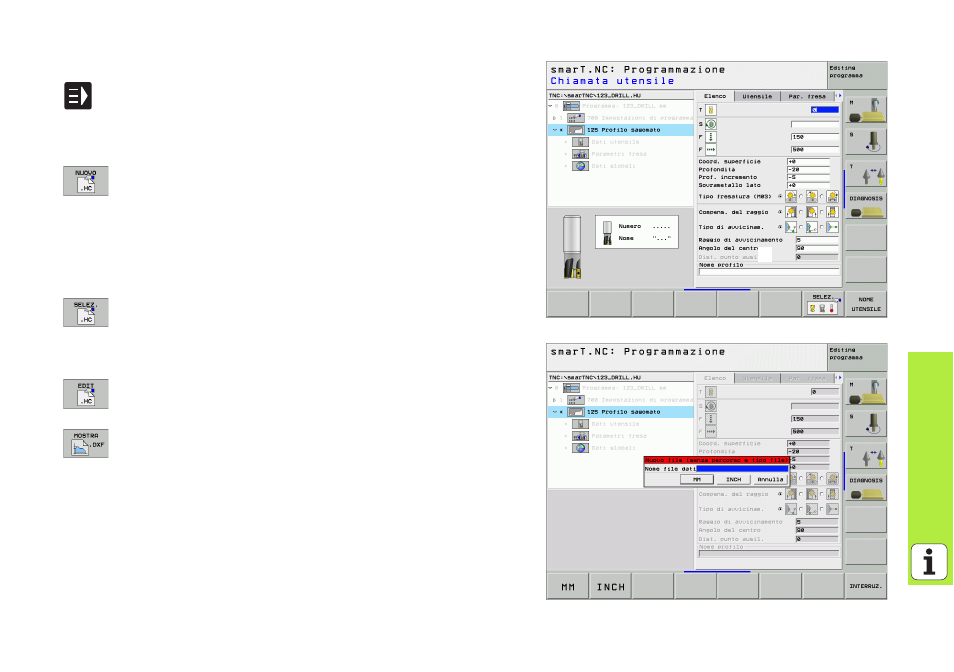

nome del programma di profilo (

1

, vedere figura)

8

Per creare un nuovo file dati: Inserire il nome di file (senza
il tipo), confermare con il softkey NUOVO

8

Confermare l'unità di misura del nuovo programma di profilo
nella finestra in primo piano con il tasto MM oppure INCH:
smarT.NC apre un programma di profilo nell'unità di misura
scelta, poi entra nella programmazione dei profili e avvia
automaticamente la definizione del pezzo grezzo definita nel
programma unit (definizione della superficie di disegno)

8

Per selezionare un file dati AC esistente: premere il
softkey SELEZIONA HC: smarT.NC visualizza una finestra in
primo piano con i programmi di profilo esistenti. Selezionare
uno dei programmi di profilo visualizzati e confermare con il
tasto ENT o con il pulsante OK nel modulo

8

Per modificare un file dati HC già selezionato: Premere il
softkey EDITING: smarT.NC avvia direttamente la
programmazione dei profili

8

Per creare un nuovo file dati HC con il converter DXF:
premere il softkey MOSTRA DXF smarT.NC visualizza una
finestra in primo piano con i file dati DXF esistenti.
Selezionare uno dei file DXF visualizzati e confermare con il
tasto ENT o con il pulsante OK. Il TNC avvia il converter DXF,
con cui si può selezionare il profilo desiderato e salvare
direttamente nel modulo il nome del profilo (vedere
"Generazione di programmi di profilo da dati DXF (opzione
software)" a pagina 133.)
