Definizione della sagoma
8
Selezionare tramite softkey la sagoma da definire
8
Definire nel modulo i parametri necessari: Selezionare il successivo
campo di inserimento con il tasto ENT o con il tasto "freccia verso il
basso"
8
Memorizzare i parametri: premere il tasto END

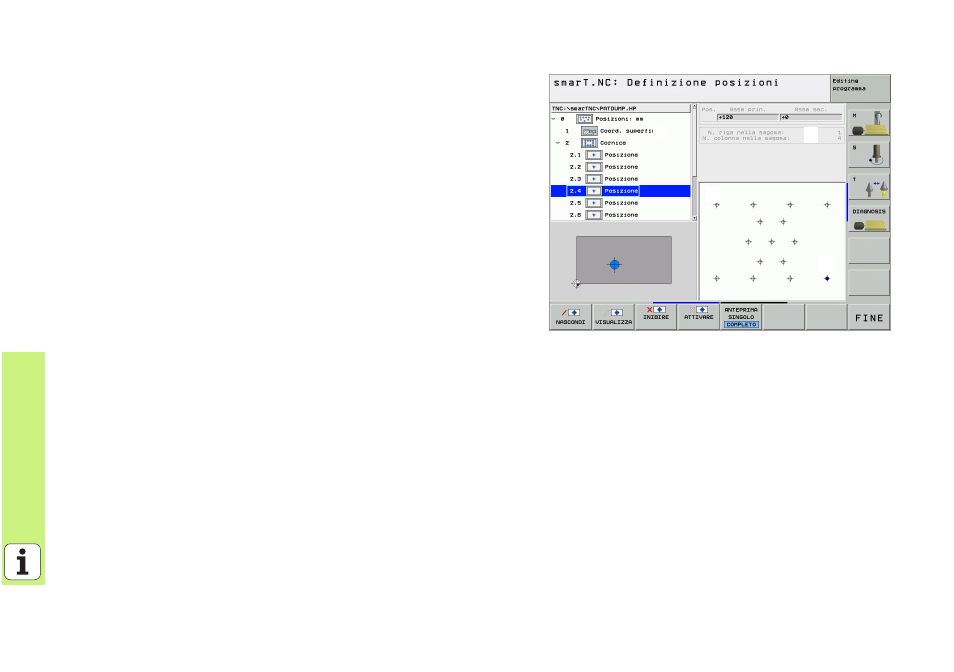

Dopo che una qualsiasi sagoma è stata inserita tramite modulo,
smarT.NC la rappresenta simbolicamente come icona sulla parte sinistra
dello schermo in Treeview
1
.
Nella parte inferiore destra dello schermo
2
la sagoma viene
rappresentata graficamente subito dopo la memorizzazione dei
parametri.
Aprendo il Treeview con il "tasto freccia a destra", tramite il "tasto freccia
in basso" è possibile selezionare ciascun punto all'interno della sagoma
precedentemente definita. smarT.NC visualizza il punto selezionato a
sinistra evidenziato in blu nella grafica a destra (
3
). A titolo informativo,
nella parte superiore destra dello schermo
4
vengono visualizzate anche
le coordinate cartesiane del punto selezionato.
