COLLEGAMENTO DIRETTO

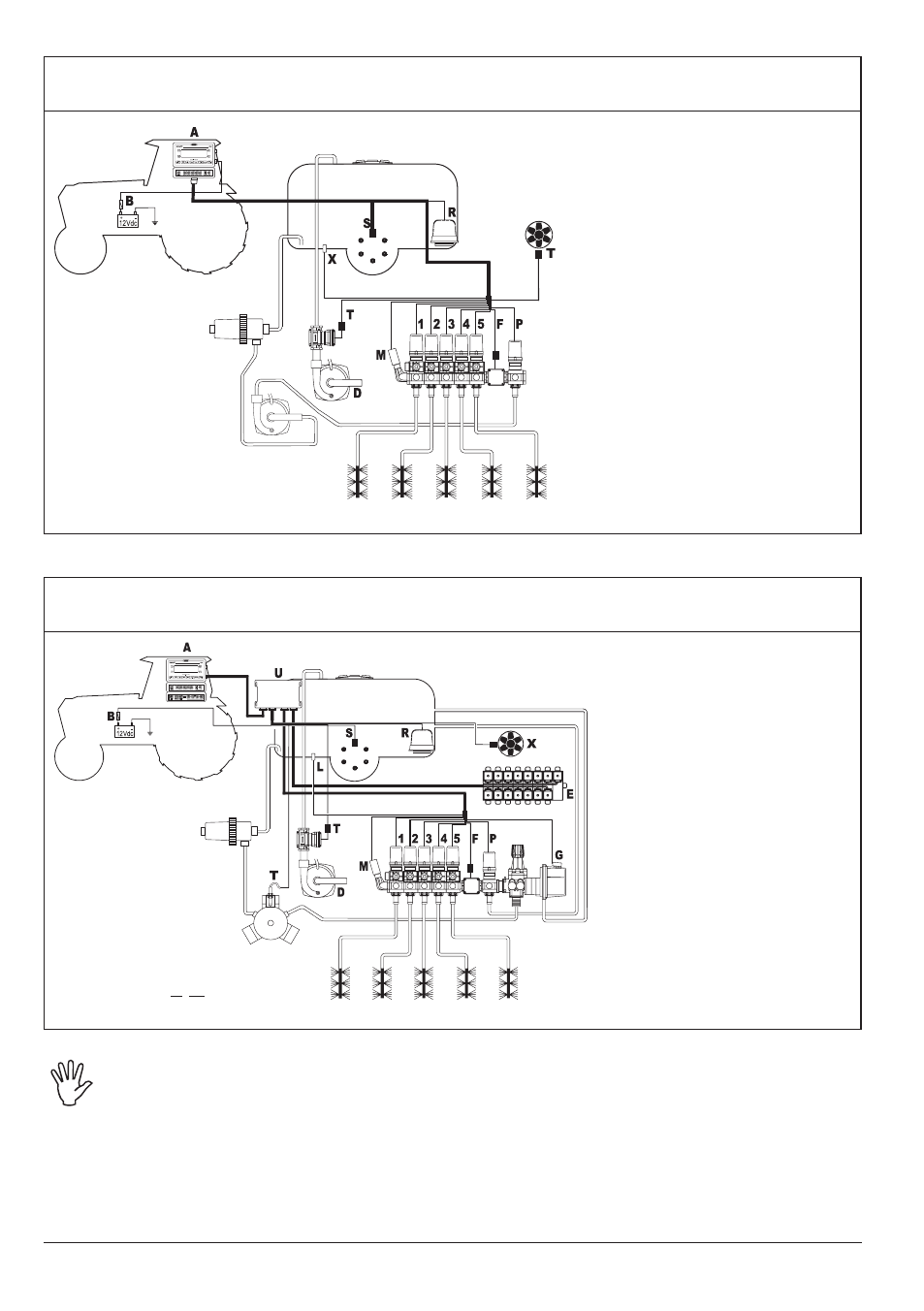

Schema di montaggio per multifilare con pompa centrifuga
Legenda:
a
Bravo 300S
b Batteria
d
Pompa di riempimento
f Flussometro
m Sensore di pressione
P
Valvola di regolazione
r Tracciafile
s
Sensore di velocità
t
Flussometro riempimento /
Sensore RPM
X
Sensore di livello
1÷5 Valvole di sezione
RCU
Schema di montaggio per multifilare con pompa a membrana - Impianto con valvola generale
Fig. 5
Legenda:
a
Bravo 300S
b Batteria
d
Pompa di riempimento
e
Gruppo idraulico
f Flussometro
g Valvola
generale
l
Sensore di livello
m Sensore di pressione
P
Valvola di regolazione
r Tracciafile
s
Sensore di velocità
t
Flussometro riempimento /
Pump Protector
u RCU
X
Sensore RPM
1÷5 Valvole di sezione
Il computer deve essere collegato direttamente alla batteria della macchina agricola.
*
Non collegate il computer sotto chiave (15/54).
Fig. 4
*
*
