11

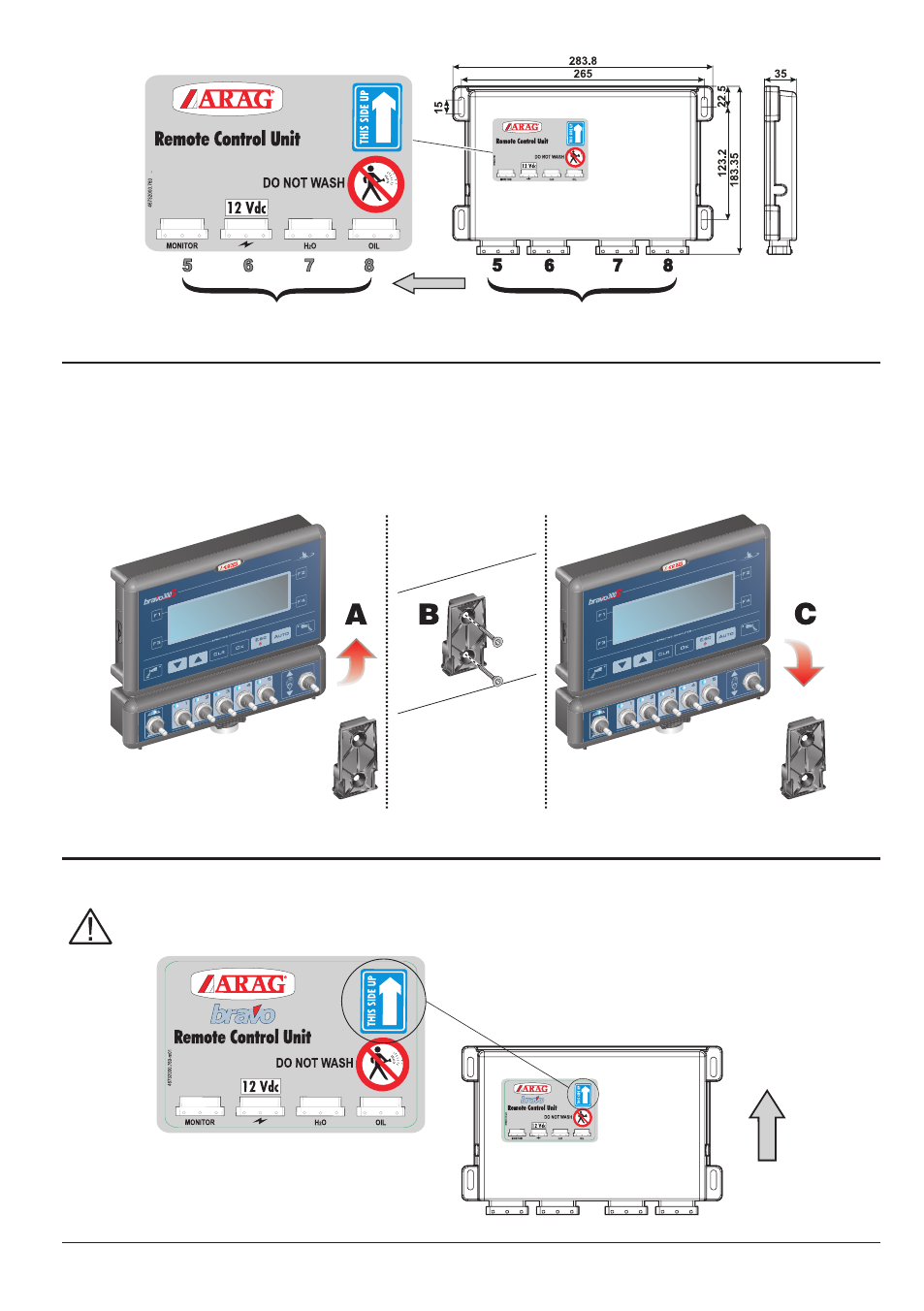

6.3 Fissaggio della staffa
Il monitor deve essere posizionato dopo aver fissato l’apposita staffa nel punto desiderato (nel
paragrafo precedente è indicata la dima di foratura della staffa).
La staffa deve essere sfilata dalla sede del monitor (
a , Fig. 5) e fissata utilizzando le viti fornite ( b ).
Dopo esservi assicurati del perfetto fissaggio della staffa, inserite il monitor su quest’ultima e pre-
mete fino al bloccaggio (
c ).
6.4 Fissaggio dell'unità di controllo (RCU)
Rispettate il senso di montaggio dell'unità di controllo, come indicato in Fig. 6 (connettori verso il
basso).
Nessun altro tipo di posizionamento è consentito.
Fig. 4c
Fig. 5
Fig. 6
