17
CABLAGGIO PER RCU
Item Collegamento primario Collegamento alternativo
f Flussometro -
g Valvola generale -
l Sensore di livello -
m Sensore di pressione -
P Valvola di regolazione -
r Tracciafile -
s Sensore di velocità -
t Flussometro riempimento Pump Protector
X Sensore RPM Pump Protector
Tab. 5
ATTENZIONE:
L’ingresso secondario "T" deve essere utilizzato solamente nel caso in cui l’ingresso
"X" sia già occupato da un altro sensore.
Non utilizzate l’ingresso secondario "T" se in quello primario "X" non è collegato
nessun altro sensore, poichè il computer non sarebbe in grado di rilevare il sensore
Pump Protector.
Le istruzioni per l'installazione dei sensori sono allegate ai prodotti.
I sensori di velocità elencati in seguito possono essere utilizzati anche come sensori RPM:
• sensore di velocità induttivo
(cod. 467100.086);
• sensore di velocità magnetico (cod. 467100.100).
- Collegamento di:
• flussometro;
• sensore di pressione;
• sensore di livello;
• Pump Protector;
• flussometro di riempimento;
• sensore RPM;
• tracciafile.

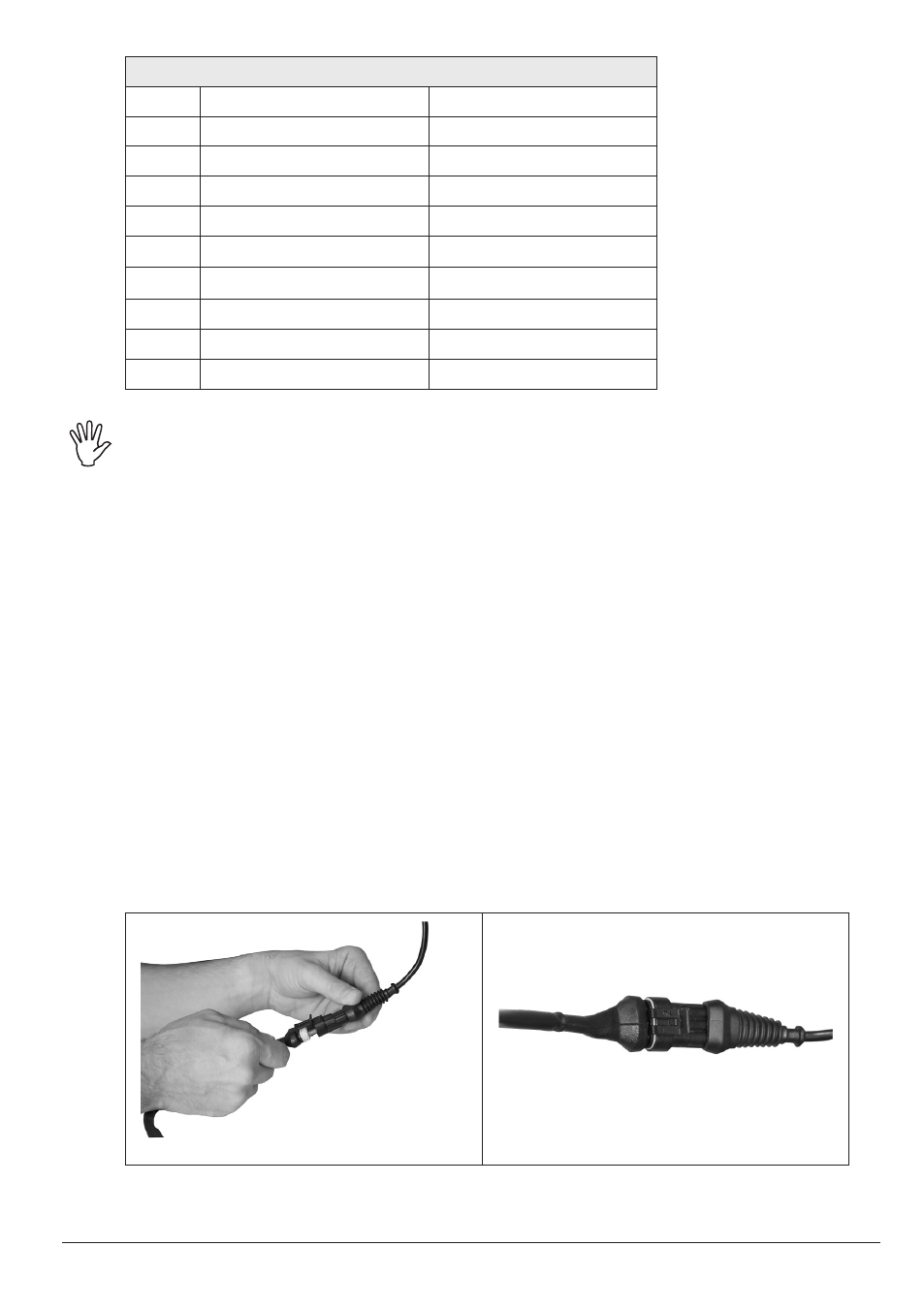

Tutti i sensori ARAG utilizzano lo stesso tipo di connettore. Collegate il connettore del sensore a quello
del cablaggio relativo; dopo esservi assicurati del corretto inserimento premete fino al bloccaggio.
Fig. 14a Fig. 14b
