14
8 collegamento del cablaggio al gruPPo di comando,
al gruPPo idraulico e alle funzioni disPonibili
• Utilizzate solamente i cablaggi forniti con i computer ARAG.
• Ponete la massima attenzione a non rompere, tirare, strappare o tagliare i cavi.
• Nel caso di danni provocati dall’utilizzo di cablaggi non idonei o comunque non di
produzione ARAG si intende automaticamente risolta ogni forma di garanzia.
• ARAG non risponde per danni alle apparecchiature, a persone, animali o cose cau-
sati dal mancato rispetto di quanto descritto in precedenza.
8.1 Collegamento del connettore multipolare (solo per versione con collegamento diretto)
Collegate il connettore multipolare al monitor (connessione 1, Pag. 10); dopo esservi assicurati del
corretto inserimento ruotate la ghiera in senso orario fino al bloccaggio.
8.2 Collegamento dell'unità decentrata (RCU)

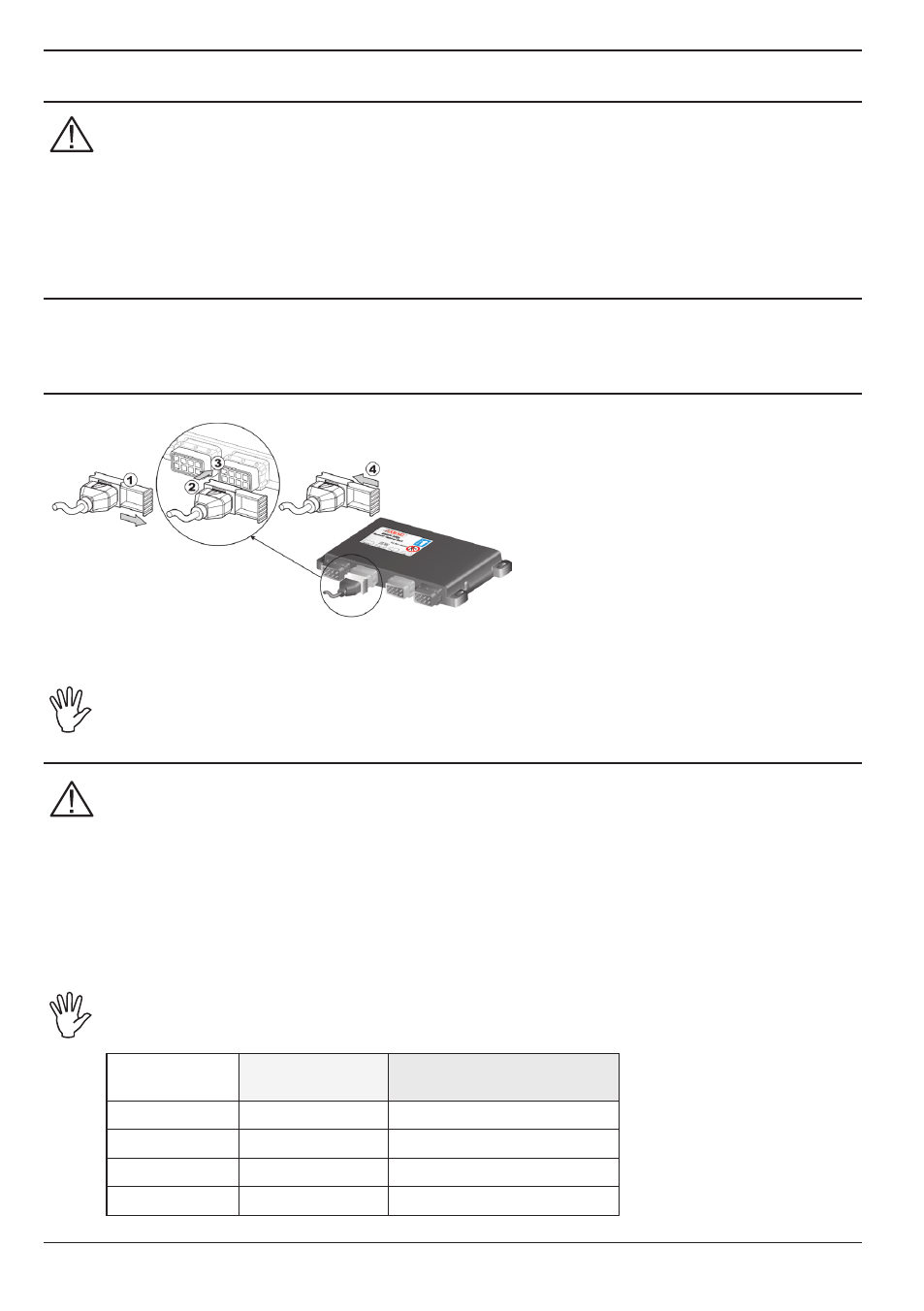

Fig. 10
• Aprite la slitta del connettore ( 1, Fig. 10).
• Posizionate il connettore ( 2) inserendolo
sulla presa ( 3) quindi premete: fate at-
tenzione, durante l’inserimento, a non
piegare i contatti elettrici.
• Chiudete la slitta (
4) fino al completo
serraggio.
Collegate i cablaggi come indicato al Par. 6.2; ognuno deve essere collegato alla
rispettiva presa sull'unità decentrata.
Se l'inserimento risulta difficoltoso, non forzate e verificate la posizione indicata.
8.3 Collegamento delle valvole del gruppo di comando
• Utilizzate valvole ARAG: nel caso di danni provocati dall’utilizzo di valvole non
idonee o comunque non di produzione ARAG si intende automaticamente risolta
ogni forma di garanzia.
ARAG non risponde per danni alle apparecchiature, a persone, animali o cose causa-
ti da quanto descritto in precedenza.
• Tutti i connettori di collegamento alle valvole devono essere forniti della guarnizio-
ne di tenuta prima di procedere al collegamento (Fig. 12 e 13).
• Verificate il corretto posizionamento della guarnizione di tenuta per evitare infiltra-
zioni di acqua durante l’utilizzo del gruppo di comando.
Nel caso in cui il numero di deviatori del monitor sia superiore al numero di valvole
di sezione, collegate i cavi come riportato in Tab. 2B.
NR. VALVOLE
DI SEZIONE
DEVIATORI
DA UTILIZZARE
CAVI DA COLLEGARE
ALLE VALVOLE DI SEZIONE
2 2 - 4 2 - 4
3 2 - 3 - 4 2 - 3 - 4
4 1 - 2 - 4 - 5 1 - 2 - 4 - 5
6 1 - 2 - 3 - 4 - 5 - 6 1 - 2 - 3 - 4 - 5 - 6
Tab. 2B
