15
SeGue
Sezione
di barra 2
Sezione
di barra 3
Sezione
di barra 4
Sezione
di barra 1
Valvola 1 Valvola 3 Valvola 2 Valvola 4
Sezione
di barra 5
Valvola 5

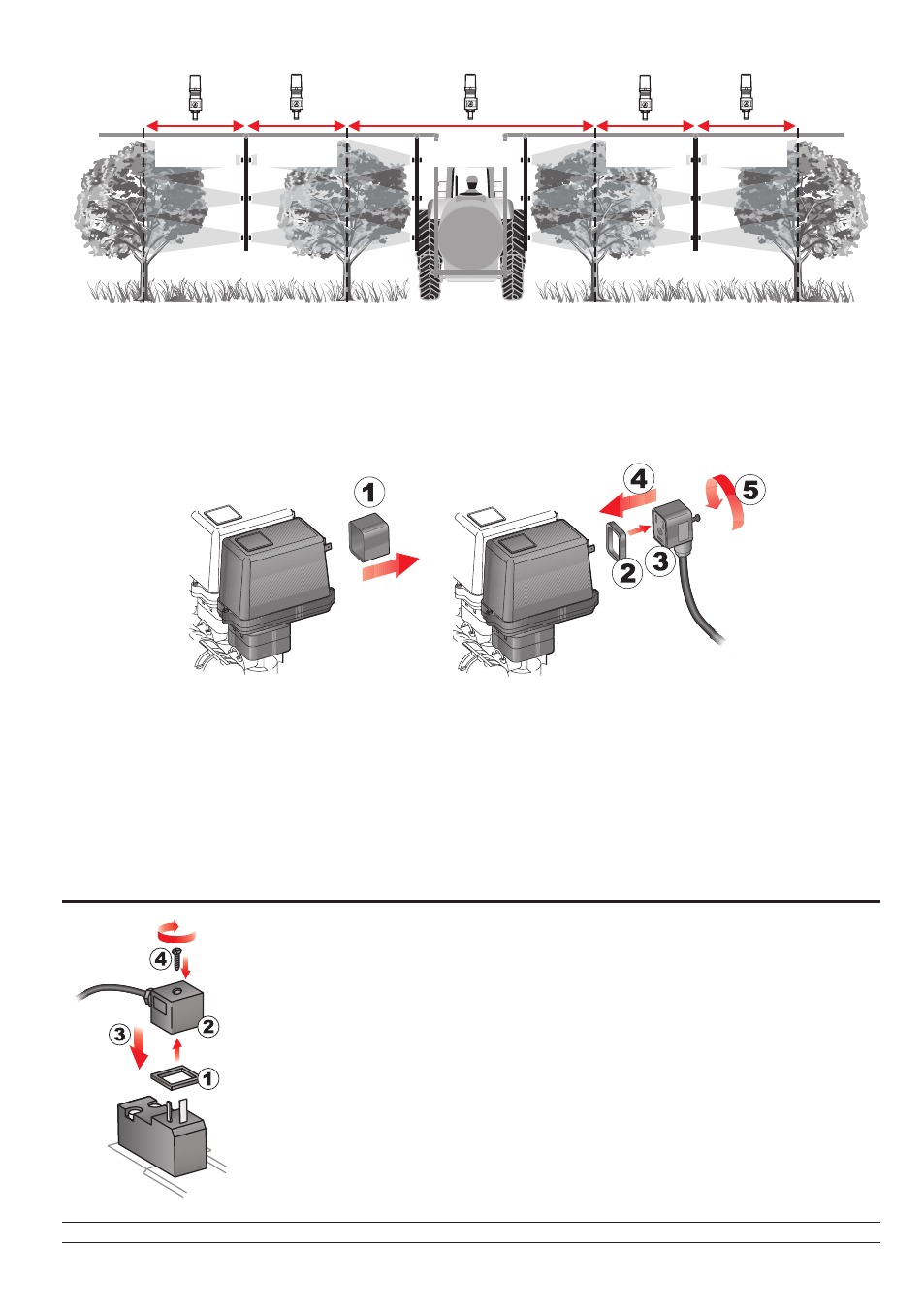

Fig. 11
Il connettore 1 deve pilotare la valvola che a sua volta è collegata alla sezione di barra 1; di seguito
tutte le altre.
Collegate il
"connettore 1" alla "valvola 1", e di seguito gli altri connettori, con i numeri crescenti
da sinistra verso destra: la sezione di barra 1 è quella più a sinistra guardando la macchina
da dietro (Fig. 11).
Fig. 12
Fissate i connettori alle rispettive valvole secondo le sigle riportate nello schema generale di mon-
taggio dell’impianto in vostro possesso (Par. 6.1 - Composizione consigliata dell'impianto).
• Togliete il cappuccio di protezione (
1, Fig. 12) dalla valvola elettrica.
• Posizionate la guarnizione ( 2) imboccandola sul connettore (3) quindi collegate il connettore pre-
mendolo a fondo ( 4): fate attenzione, durante l’inserimento, a non piegare i contatti elettrici
sulla valvola.
• Avvitate la vite (
5) fino al completo serraggio.
8.4 Collegamento delle valvole idrauliche
Fig. 13
Bravo 300S è in grado di pilotare fino a 9 funzioni idrauliche per mezzo di valvole
a doppio effetto.
Fissate i connettori alle rispettive valvole secondo le sigle riportate nello schema
generale di montaggio dell’impianto in vostro possesso (Par. 6.1 - Composizione
consigliata dell'impianto).
• Posizionate la guarnizione (1) imboccandola sul connettore (2) quindi collegate
il connettore premendolo a fondo (
3): fate attenzione, durante l’inserimento, a
non piegare i contatti elettrici sulla valvola.
• Inserite la vite nel connettore ed avvitatela (4) fino al completo serraggio.
Di seguito viene riportata la funzione di utilizzo dei deviatori posti sul pannello di
comando delle funzioni idrauliche.
