• Inserimento dei cavi sui punti di connessione:
- Non forzate l'inserimento dei connettori con pressioni eccessive o flessioni: i contatti si possono
danneggiare e compromettere il corretto funzionamento del computer.
Utilizzate SOLAMENTE i cavi e gli accessori indicati a catalogo, con caratteristiche
tecniche adeguate al tipo di uso che deve essere fatto.
7.2 Collegamento dell’alimentazione
All’interno della confezione trovate il connettore di alimentazione (Fig. 1 e 2, Pag. 6) da collegare
alla batteria della macchina agricola; in Fig. 8c è riportata la dima di foratura del connettore di
alimentazione.
Collegate il connettore di alimentazione ai fili della batteria utilizzando due faston da 6 mm., come
indicato nelle Figg. 8a e 8b.
Utilizzate il cavo che trovate nella confezione (Fig. 1 e 2, Pag. 6) per collegare il computer all’ali-
mentazione.

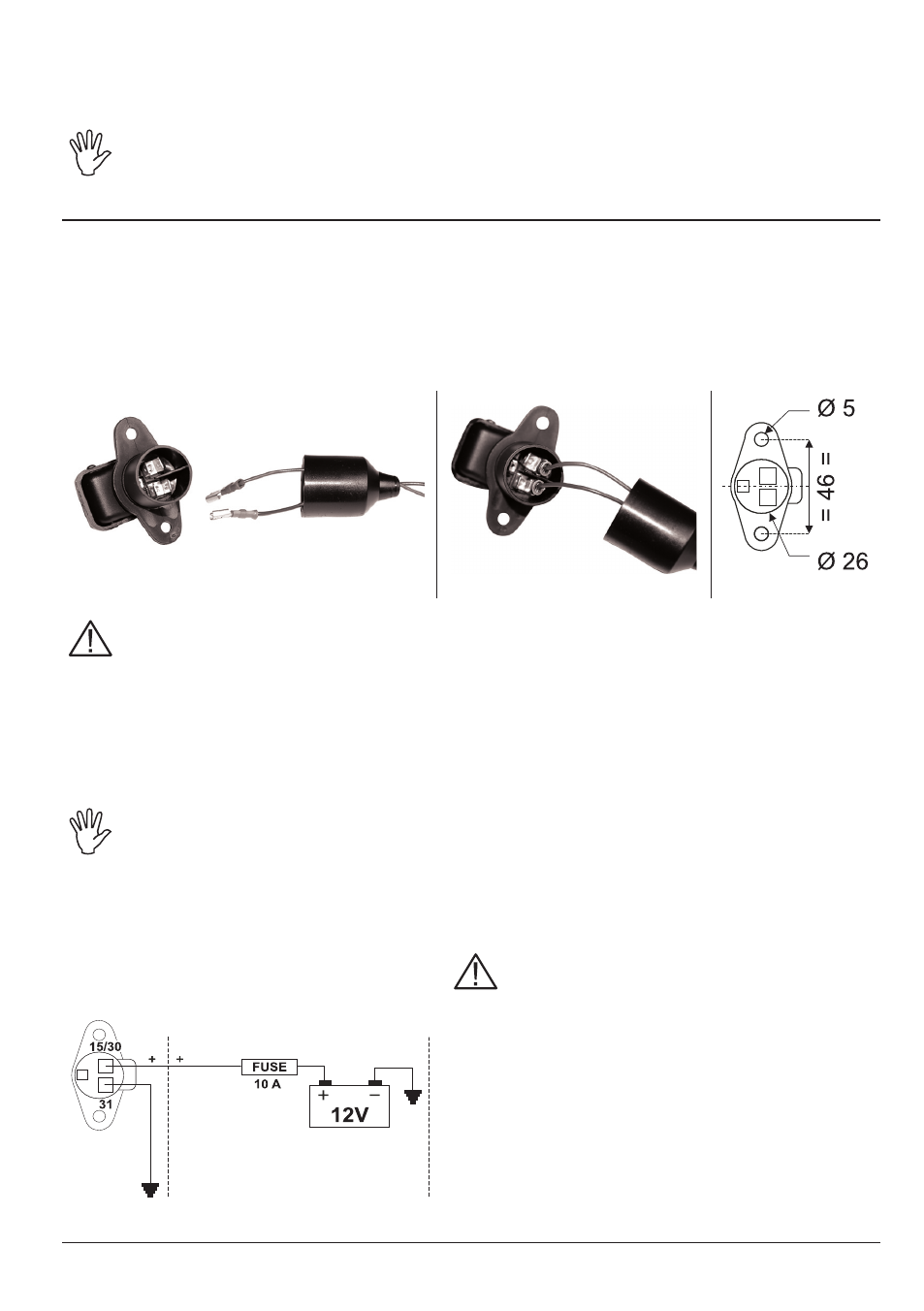

Fig. 8a Fig. 8b Fig. 8c
ATTENZIONE:
Per non incorrere nel rischio di cortocircuiti, non collegate i cavi di alimentazione alla
batteria prima di aver completato l’installazione.
Prima di alimentare il computer ed il gruppo di comando assicuratevi che la tensione di
batteria sia corretta (12 Vdc).
BRAVO 300S viene alimentato direttamente dalla batteria della macchina agricola (12 Vdc): l'ac-
censione deve essere eseguita SEMPRE dal monitor; in seguito ricordatevi di spegnerlo utilizzando
l'apposito tasto sul pannello di comando.
L'accensione prolungata del BRAVO 300S a macchina spenta può scaricare la batteria del
trattore: in caso di soste prolungate della macchina a motore spento, assicuratevi di avere
spento il computer.
La fonte di alimentazione deve essere collegata come indicato in Fig. 9:
il computer deve essere
collegato direttamente alla batteria della macchina agricola.
NON collegate il computer sotto chiave (15/54).
Fig. 9
ATTENZIONE:
• Il circuito di alimentazione deve SEMPRE essere
protetto tramite un fusibile da 10 Ampere di tipo
automobilistico.
• Tutti i collegamenti alla batteria devono essere fatti
utilizzando cavi di sezione minima pari a 2,5 mm
2 .
Per non incorrere nel rischio di cortocircuiti, non
collegate il connettore del cavo di alimentazione
prima di aver completato l’installazione.
• Utilizzate cavi intestati con capicorda adeguati
per garantire la corretta connessione di ogni sin-
golo filo.
