12
6.5 Posizionamento del gruppo di comando
Il gruppo di comando dovrà essere fissato utilizzando le staffe apposite già fornite e montate sul
gruppo stesso, posizionandolo secondo le indicazioni riportate sul manuale allegato al gruppo.
È IMPORTANTE SEGUIRE TUTTE LE REGOLE DI SICUREZZA RIPORTATE SUL
MANUALE DEL GRUPPO DI COMANDO.
6.6 Posizionamento del gruppo idraulico
Il gruppo idraulico dovrà essere fissato in un punto della macchina che risulti protetto dagli agenti
atmosferici e dal liquido irrorato dalla macchina.
ARAG NON RISPONDE PER DANNI DI QUALSIASI NATURA CAUSATI DA UN'INSTALLA-
ZIONE ESEGUITA DA PERSONALE INESPERTO. NEL CASO DI DANNI AL SISTEMA,
CAUSATI DA UN'ERRATA INSTALLAZIONE E/O COLLEGAMENTO, SI INTENDE RISOLTA
OGNI FORMA DI GARANZIA.
ATTENZIONE! NON COLLEGATE GRUPPI IDRAULICI DIFFERENTI DA QUELLI PREVISTI
(VEDI CATALOGO GENERALE ARAG). ARAG NON RISPONDE PER DANNI AL PRODOTTO,
ERRORI DA MALFUNZIONAMENTO E RISCHI DI QUALSIASI NATURA DA QUESTI CAUSATI
QUANDO IL MODULO VIENE COLLEGATO A GRUPPI NON ORIGINALI O NON FORNITI DA
ARAG.
7 collegamento del comPuter alla macchina agricola
7.1 Precauzioni generali per un corretto posizionamento dei cablaggi
• Fissaggio dei cavi:
- fissate il cablaggio in modo che non possa venire a contatto con organi in movimento;
- disponete i cablaggi in modo che la torsione o i movimenti della macchina non li rompano o ledano.
• Posizionamento dei cavi per evitare infiltrazioni di acqua:

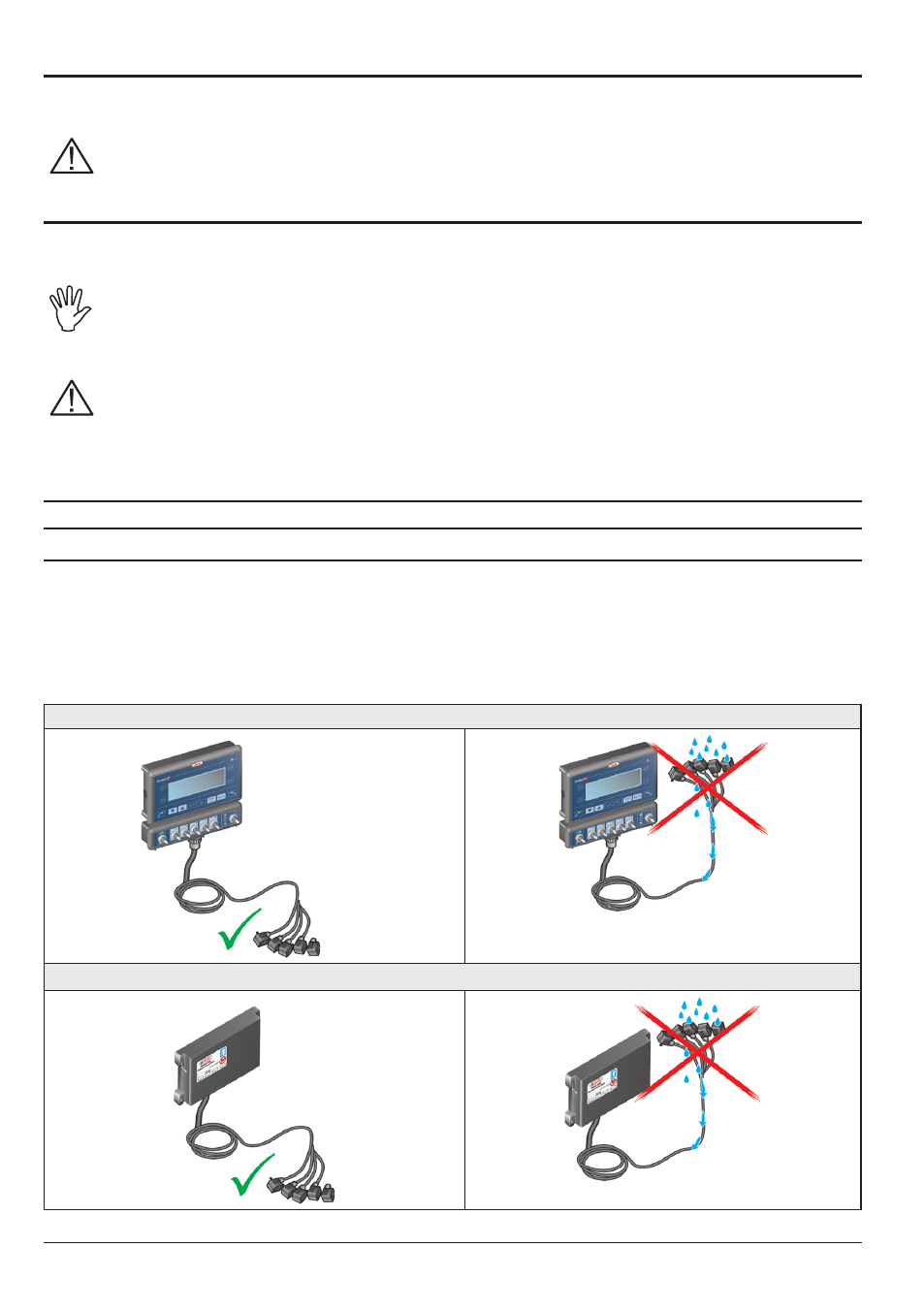

- le diramazioni dei cavi devono essere SEMPRE rivolte verso il basso (Fig. 7a e 8a).
COLLEGAMENTO DIRETTO
Fig. 7a Fig. 7b
IMPIANTO CON RCU
Fig. 8a Fig. 8b
SeGue
