4. FUNZIONI E CONTROLLI PANNELLO POSTERIORE

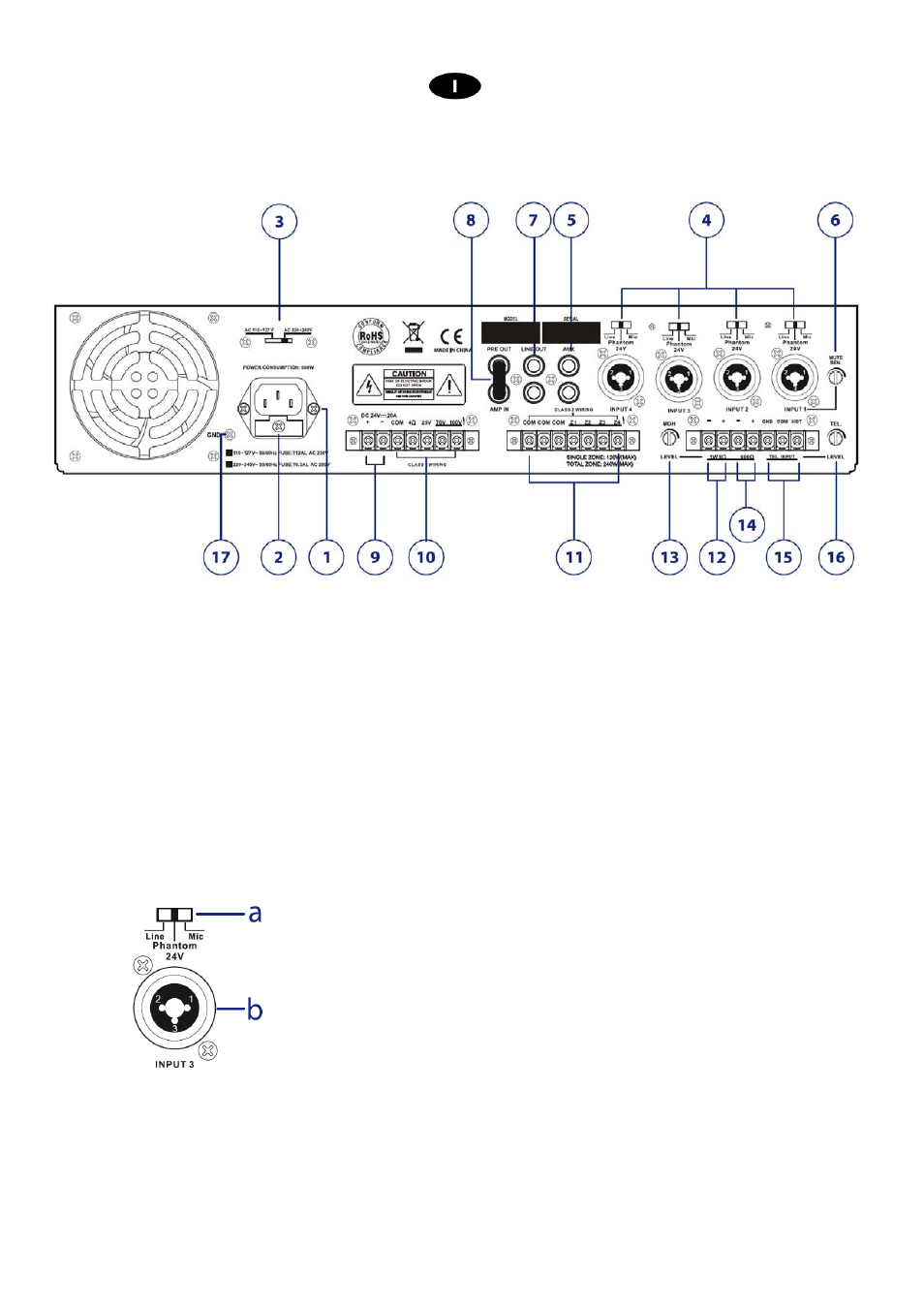

fig.2
1. INGRESSO ALIMENTAZIONE DI RETE
Collegare l’unità alla rete 230Vac 50/60Hz o 117Vac 50/60Hz
Nota: per l’utilizzo alla tensione di riferimento è 117Vac 50/60Hz spostare il selettore di rete nella posizione
117Vdc
2. FUSIBILE
Alloggio per fusibile.
110÷127 V~ 50/60Hz Fusibile: T 12 AL AC 250V
220÷240 V~ 50/60Hz Fusibile: T 6.3 AL AC 250V
3. Selettore per alimentazione di rete 230/117V CA 50/60Hz
4. INPUT 1 ÷ INPUT 4
a) Selettore sensibilità d’ingresso
b) Ingresso Mic/Line tipo COMBO (XLR female + Jack 6,3) bilanciato
fig.3
Gli ingressi INPUT1, INPUT2, INPUT3 e INPUT4 sono di tipo bilanciato/sbilanciato, utilizzabili per il
collegamento sia di microfoni dinamici a bassa impedenza (30-600
Ω), sia di microfoni a condensatore con
alimentazione phantom a 24V, sia di sorgenti audio con uscita del segnale livello “linea” (es. sintonizzatore
AM/FM, lettore di cassette, lettore CD, ecc.).
