11
5. INSTALLAZIONE
1. Connessioni d’ingresso
• CONNESSIONE MICROFONO/BASE MICROFONICA:
Qualunque tipo di microfono volete impiegare, utilizzate sempre un cavo schermato.
Riferendosi alla (fig.1 rif.4) Regolare opportunamente il livello dell’ingresso. Nel caso di microfoni che
necessitino di alimentazione Phantom posizionare il selettore PHANTOM a ON.(fig.2 rif.4)
• CONNESSIONE D’INGRESSO LINE (CD, TUNE, ecc)
In caso di lunghe tratte utilizzare il cavo schermato.
Riferendosi alla (fig.1 rif.4)
Regolare opportunamente il livello dell’Ingresso e posizionare il selettore PHANTOM a OFF.

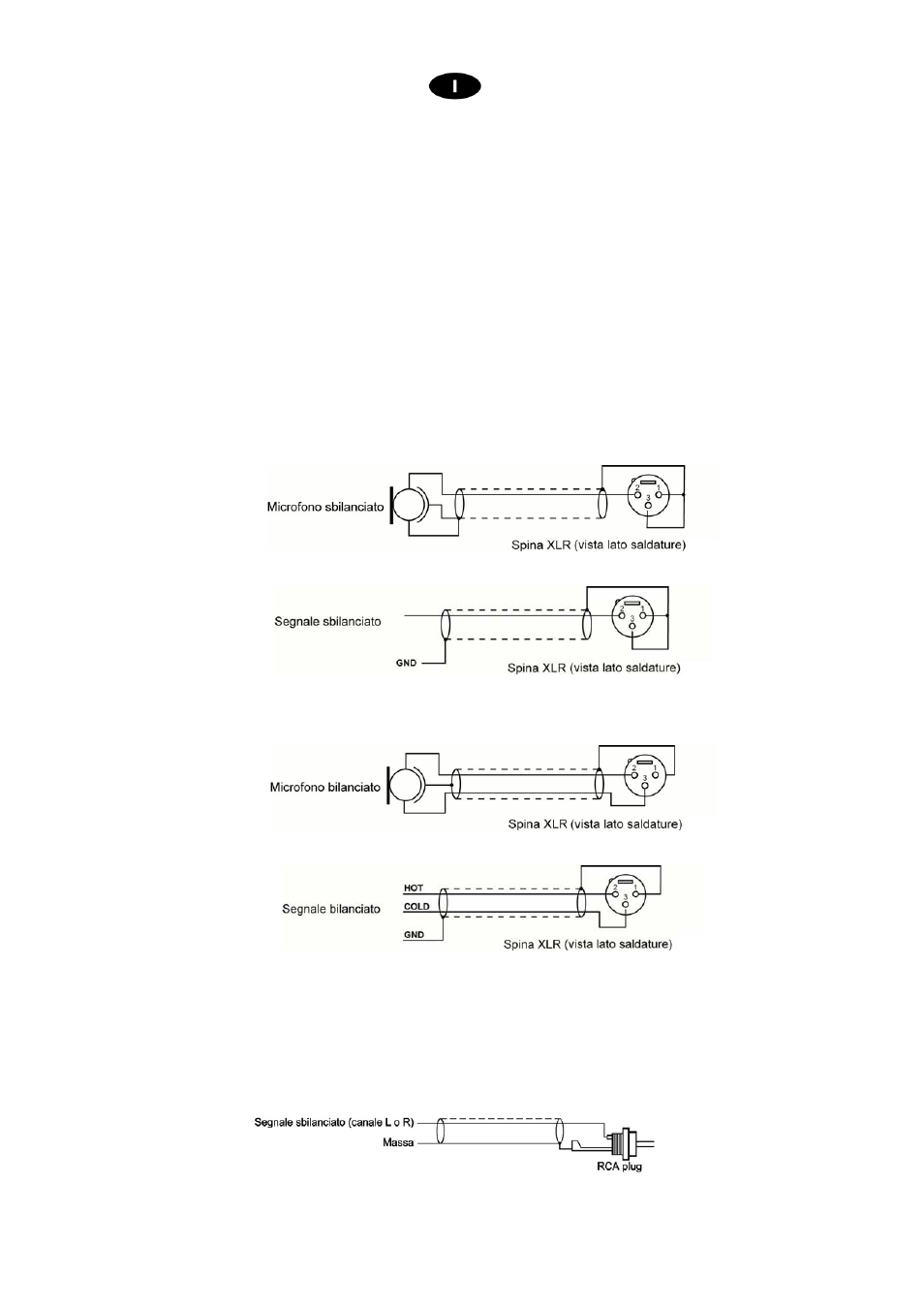

Per realizzare le possibili tipologie di collegamento riferirsi ai seguenti schemi:
Connessione di tipo sbilanciata:
Connessione di tipo bilanciata:
• CONNESSIONE INGRESSO AUX (CD, TUNE, ecc.)
In caso di lunghe tratte utilizzare il cavo schermato.
Riferendosi alla (fig.2 rif.5)
Connessione RCA
