10

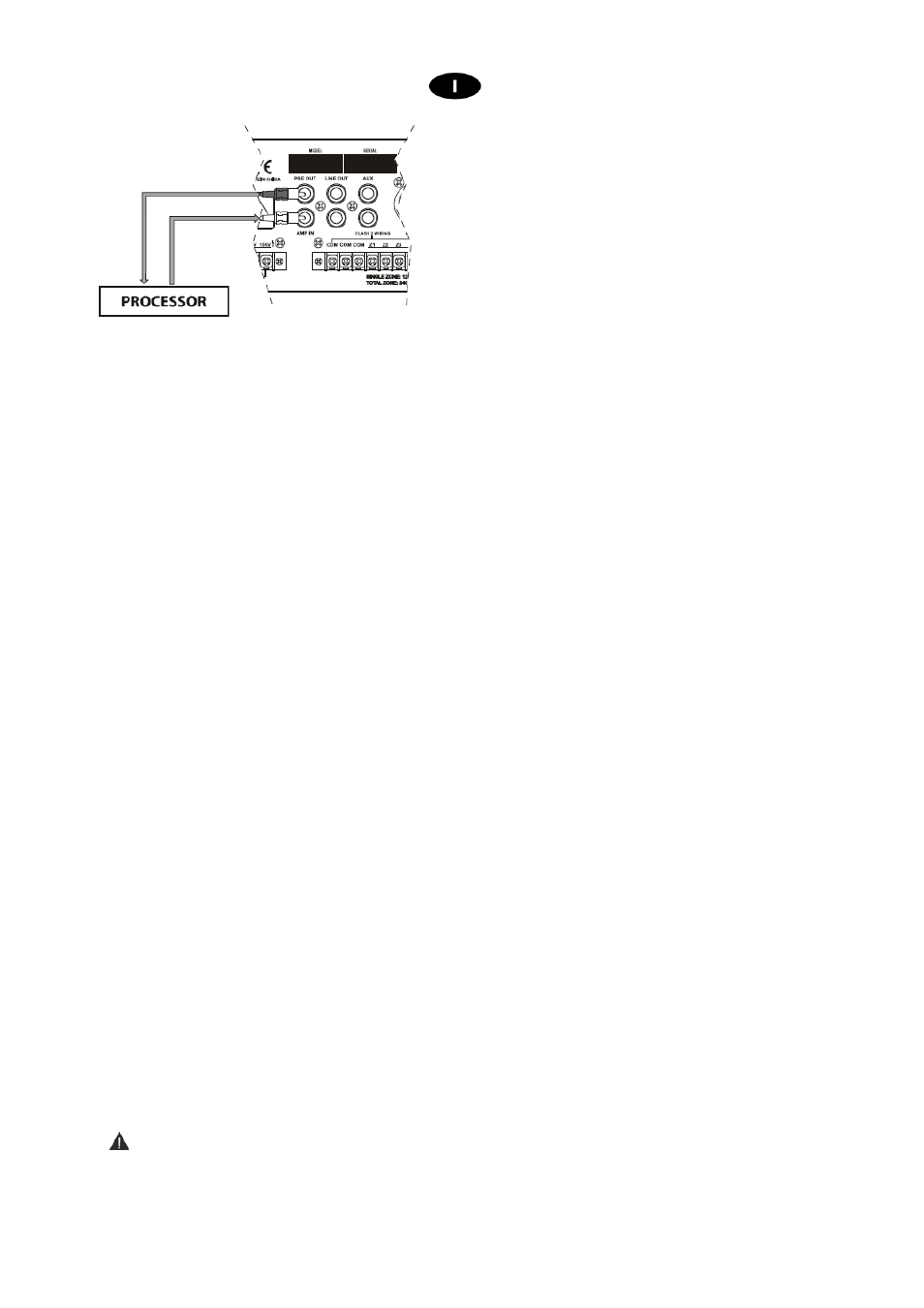

E’ possibile ottenere un’ottimizzazione del segnale da
amplificare interponendo tra i due terminali un’unità
esterna (es. equalizzatore, processore ecc.). Per il
collegamento riferirsi alla figura
9. MORSETTI ALIMENTAZIONE DC 24V
I due morsetti permettono all’unità di essere alimentata in corrente continua attraverso una sorgente esterna
es. generatore o batteria a 24V DC.
Nel caso di utilizzo in corrente continua inserire nella linea d’alimentazione V DC un fusibile da 20A.
Nota
Se l’alimentazione in continua è fornita mediante l’utilizzo di una batteria, informiamo l’utente che il
dispositivo non è in grado di provvedere all’eventuale ricarica della stessa
10. Morsettiera di uscita linea altoparlanti
Questi morsetti sono utilizzati per il collegamento dei diffusori a 4 Ω, 25V, 70V e 100V
Collegare i diffusori tra COM e la tensione/Impedenza desiderata (25V, 70V, 100V / 4 Ω). Vedi paragrafo 5.2
11. Morsettiera di uscita a ZONE linea altoparlanti
Morsetti d’uscita zone 1, 2, 3 e 4 (uscite a 100V)
Collegare i diffusori tra COM e 100V nella zona desiderata
12. MOH OUTPUT 1W 8
Ω
Music On Hold Output. Uscita monitor del segnale presente in INPUT 5
Consente il collegamento di un altoparlante (monitor), pilotato dall’unità tramite un amplificatore interno della
potenza di 1 W, che riproduce solo il segnale presente sull’ ingresso AUX IN. Il segnale d’uscita viene
regolato dal controllo di volume dell’ingresso INPUT 5 (fig.1 rif.4) oppure tramite il trimmer (MOH LEVEL)
situato sul retro dell’unità (fig.2 rif.13).
13. MOH LEVEL
Trimmer di controllo del volume di MOH OUTPUT
14. MOH OUTPUT 600
Ω
Music On Hold Output. Uscita Monitor 0dB del segnale presente in INPUT 5
15. Ingresso TEL INPUT
Consente di collegare un segnale audio (bilanciato o sbilanciato) ad alto livello (600 Ω ) proveniente dalla
centrale telefonica con priorità su tutti gli altri segnali. Il livello del segnale può essere regolato tramite il
trimmer TEL. Per regolare la priorità leggere il MUTE SEN (punto 6).
16. TEL LEVEL
Trimmer di controllo volume tel.-Input
17. Vite GND
Permette la messa a terra delle parti meccaniche dell’unità qualora ì la presa di corrente non sia provvista del
“polo di terra”
Attenzione
La connessione deve essere effettuata da personale qualificato.
